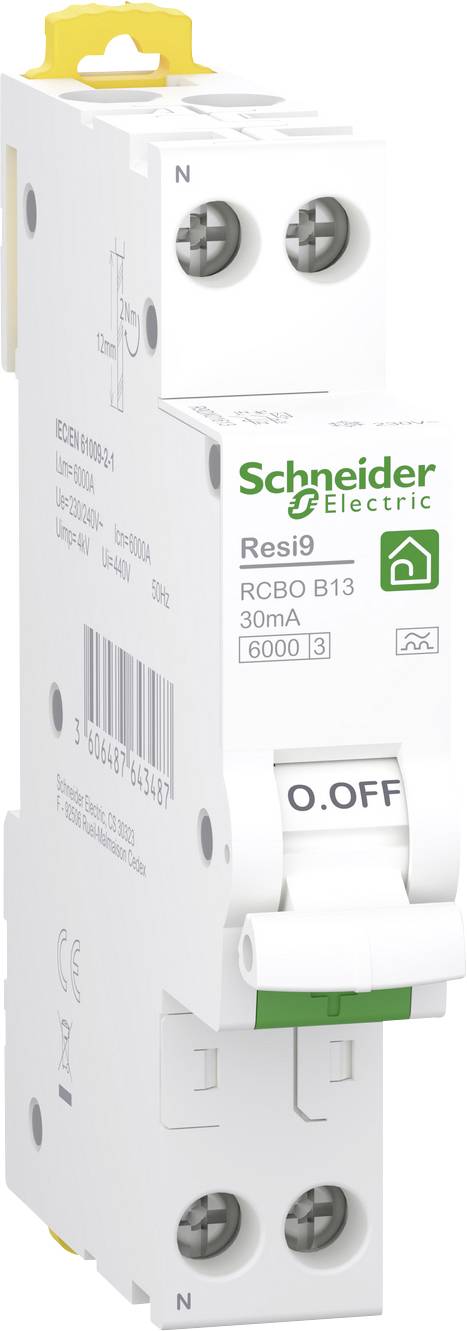

Schneider Electric R9DX01613 kvar struje-sigurnosni prekidač 13 A 0.03 A 230 V
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
kvar struje-sigurnosni prekidač
Broj polova
1
Karakteristike okidanja
B
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
13 A
Tehnički list (PDF)
Tehnički podaci
- Sustav uzemljenja: TN-S TT TN-CS TN
- Vrsta proizvoda ili komponente: Zaštitna sklopka s preopterećenjem (RCBO)
- Priključci - terminali:
- Tunelske stezaljke (gornje ili donje) - 1 - 16 mm² - fiksne
- Stezaljke za tunele (gornje ili donje) - 1 - 10 mm² - fleksibilne
- Tunelske stezaljke (gornje ili donje) - 1 - 10 mm² - fleksibilne s ferulom
- Vrsta proizvoda
kvar struje-sigurnosni prekidač
- Broj polova
1
- Karakteristike okidanja
B
- Nazivna diferencijalna struja
0.03 A
- Boja
bijela
- dim.
(Š x V x D) 18 x 91 x 69 mm
- Sadržaj
1 St.
- Nazivna struja
13 A
- Nazivna struja - zaokružena
13 A
- Broj prekidne snage
6000 A
- Nazivni napon
230 V
- Širina
18 mm
- Visina
91 mm
- Dubina
69 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3754306 Schneider Electric R9DX01613 kvar struje-sigurnosni prekidač 13 A 0.03 A 230 V
Upute za rad i sigurnost
Upute za rad i sigurnost 3754306 Schneider Electric R9DX01613 kvar struje-sigurnosni prekidač 13 A 0.03 A 230 V
Informacije
Informacije 3754306 Schneider Electric R9DX01613 kvar struje-sigurnosni prekidač 13 A 0.03 A 230 V
Informacije 3754306 Schneider Electric R9DX01613 kvar struje-sigurnosni prekidač 13 A 0.03 A 230 V
Opis
Zaštitite i obnovite svoje stambene građevinske projekte
Kao dodatak Resi9 sustavu, Resi9 FI/LS prekidač "Compact" u 1 TE doprinosi
Za zaštitu i veću sigurnost vaših uređaja i električnih instalacija.
Njegov kompaktni dizajn optimizira iskorištenost prostora, što ga čini savršenim izborom za
Projekti obnove i izgradnje stambenih objekata.
Resi9 FI/LS sklopka »Kompaktna« / Tip A – 6000 A
Zaštitna sklopka za diferencijalnu struju s integriranim minijaturnim prekidačem
Zaštitna sklopka tipa A (RCCB) – 6000 A
Resi9 FI/LS prekidač, kompaktan u 1 TE:
FI/LS prekidači Resi9 osiguravaju sveobuhvatno
Zaštita krajnjih strujnih krugova (kratki spoj, preopterećenje,
i struje kvara):
• Testirano prema IEC/EN 61009-1, IEC/EN 61009-2-1
• Zaštita:
• od osoba pri izravnom kontaktu (≤ 30 mA),
• sustava protiv izolacijskih kvarova (≤ 300 mA),
• sustava protiv opasnosti od požara (≤ 300 mA),
• protiv preopterećenja i kratkog spoja,
• Preključivanje i isključivanje električnih krugova.
Tip A
Tip A detektira čisti sinusoidni signal kao i pulsirajući signal
Istosmjerne struje kvara:
• Dizajniran je za zaštitu električnih krugova ili pojedinačnih komponenti
propisano za kućanske aparate, kao što su...
Perilice rublja ili sušilice.
Optimalna zaštita od preostale struje za ljude i opremu s našim novim kompaktnim Resi9 tip A FI-LS 1P+N 10A tvrtke Schneider Electric. Ovaj kompaktni FILS 1TE (18 mm) koristi se na mrežnoj frekvenciji od 50 Hz i radnom naponu od 230 V AC. B, s kratkospojnom otpornošću od 6 kA pri 230 V AC prema normi EN/IEC 61009-2-1. Nazivna rezidualna struja 30 mA, tip A, isključuje se pri izmjeničnim strujama kvara i ne zasićuje se do 6 mA istosmjernih struja kvara. Pogodno za korištenje na radnim temperaturama od -25°C do 60°C. Mehanički crveni indikator za isključenje prekidača i zasebni mehanički crveni indikator za isključenje uređaja za preostalu struju na prednjoj strani uređaja. Gumb za testiranje označen je slovom "T". Pritiskom na ovu tipku možete testirati funkcionalnost zaštitnog uređaja. Serija Resi9 FILS nudi najbolju moguću zaštitu u stambenoj gradnji.
