Schneider Electric LMC802CAA10000 LMC802CAA10000 modul za proširenje 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (15.469,00 € / komad)
15.469,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj analognih izlaza: 2
- Broj analognih ulaza: 2
- Broj digitalnih izlaza: 16
- Broj digitalnih ulaza: 20
- Broj hardverskih sučelja industrijskog Etherneta: 1
- Broj paralelnih hardverskih sučelja: 0
- Broj serijskih RS-232 hardverskih sučelja: 1
- Broj serijskih RS-422 hardverskih sučelja: 1
- Broj serijskih hardverskih RS-485 sučelja: 1
- Broj ostalih hardverskih sučelja: 1
- Broj USB hardverskih sučelja: 1
- Broj bežičnih hardverskih sučelja: 0
- Broj relejnih izlaza: 0
- Broj PROFINET sučelja: 0
- Vrijeme obrade (1K, binarna instrukcija): 0,002 ms
- Kategorija zaštite od eksplozije za plin: nema
- Kategorija zaštite od eksplozije za prašinu: nema
- Moguća prednja montaža: ne
- Bežični standard Bluetooth: ne
- GPRS radio standard: ne
- GSM radio standard: ne
- UMTS bežični standard: ne
- Bežični standard WLAN 802.11: ne
- Prikladno za sigurnosne funkcije: ne
- IO-Link glavni uređaj: ne
- Maksimalni broj timera: 0
- S zaslonom: da
- S optičkim sučeljem: ne
- Razina performansi prema normi EN ISO 13849-1: nijedna
- Mogućnost proširenja programske memorije: ne
- Mogućnost montaže u rack: da
- Mogućnost redundantnosti: ne
- SIL prema IEC 61508: nema
- Vrsta napona napajanja: DC
- Vrsta memorije: NVRAM
- Veličina pohrane: 256 kB
- Komponenta sustava: ne
- Mogućnost montaže na DIN šine: ne
- Podržava protokol za AS-Interface sigurnost na radu: ne
- Podržava protokol za ASI: ne
- Podržava CAN protokol: da
- Podržani protokol za Data Highway: ne
- Podržani DeviceNet protokol: ne
- Podržani protokol DeviceNet Safety: ne
- Podržani protokol za DNP3: ne
- Podržava EtherCAT protokol: da
- Podržava protokol za EtherNet/IP: da
- Podržava Foundation Fieldbus protokol: ne
- Podržava protokol za IEC 60870: ne
- Podržava protokol za IEC 61850 Ethernet: ne
- Podržava INTERBUS protokol: ne
- Podržava INTERBUS-Safety protokol: ne
- Podržava KNX protokol: ne
- Podržava protokol za LON: ne
- Podržani Modbus protokol: ne
- Podržava PROFIBUS protokol: da
- Podržava protokol za PROFINET CBA: ne
- Podržava PROFINET IO protokol: da
- Podržani PROFIsafe protokol: ne
- Podržava SafetyBUS protokol p: ne
- Podržava SERCOS protokol: da
- Podržava protokol za druge sabirničke sustave: ne
- Podržani protokol za SUCONET: ne
- Podržava TCP/IP protokol: ne
- Napon napajanja istosmjernom strujom: 24-24 V
- Mogućnost montaže na zid/izravna montaža: da
- Certificirano za UL opasna područja, odjeljak 1: ne
- Certificirano za UL opasna područja, odjeljak 2: ne
- Certificirano za UL skupinu opasnosti A (acetilen): ne
- Certificirano za UL skupinu opasnih područja B (vodik): ne
- Certificirano za UL skupinu opasnosti C (etilen): ne
- Certificirano za UL skupinu opasnosti D (propan): ne
- Certificirano za UL skupinu opasnih područja E (metalna prašina): ne
- Certificirano za UL skupinu opasnog područja F (prašine koje sadrže ugljik): ne
- Certificirano za UL područje opasnosti skupine G (neprovodljive prašine): ne
- Certificirano za UL opasna područja klase I: ne
- Certificirano za UL opasna područja klase II: ne
- Certificirano za UL opasna područja klase III: ne
- Pripadajući radni resurs (Ex ia): ne
- Pridruženi operativni resurs (Ex ib): ne
- Vrsta proizvoda
modul za proširenje
- Broj analognih ulaza maks.
2
- Broj analognih izlaza maks.
2
- Broj digitalnih ulaza maks.
20
- Broj relejnih izlaza maks.
0
- Radni napon
24 V/DC
- Visina
310 mm
- Širina
100 mm
- Tip
LMC802CAA10000
- Proizvođač-br. dijela
LMC802CAA10000
- dim.
(Š x V x D) 100 x 310 x 243 mm
- Prikaz
da
- Izvedba
kompaktan
- Dubina
243 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 modul za proširenje 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 modul za proširenje 24 V/DC
Upute za rad i sigurnost 3755134 Schneider Electric LMC802CAA10000 LMC802CAA10000 modul za proširenje 24 V/DC
Opis

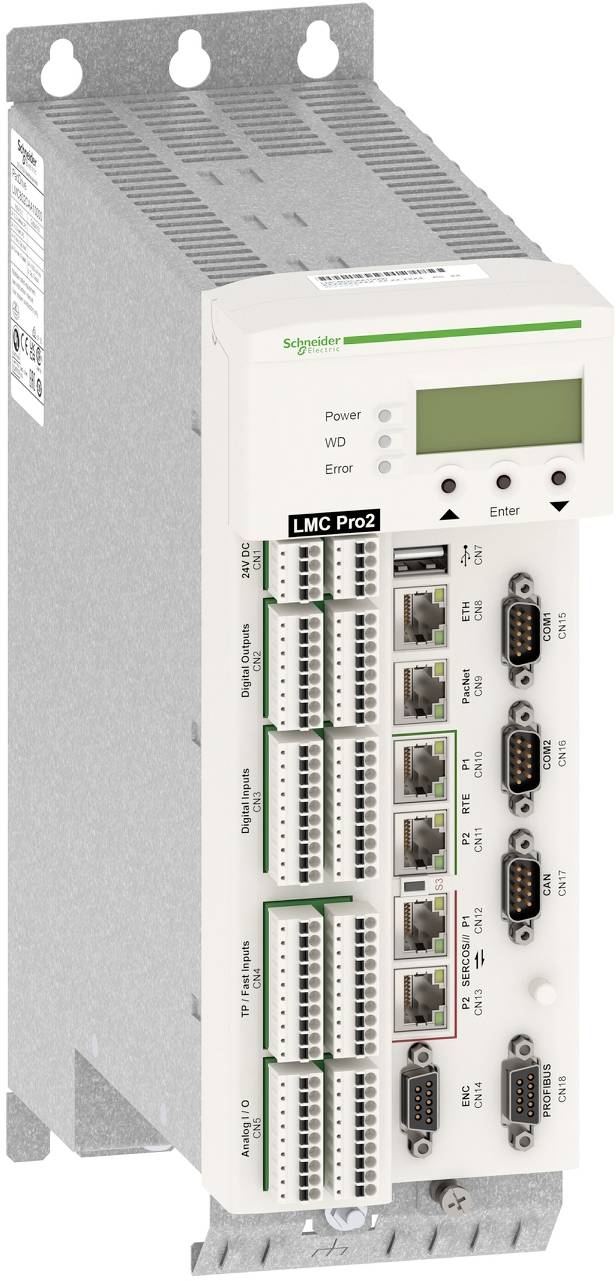

Kontroler gibanja LMC Pro2 za automatizaciju temeljenu na gibanju s PacDrive 3 za fleksibilne pogonske arhitekture u višeosnim sustavima. Ovaj kontroler je dizajniran za rad s do 130 sinkronih osi. Za implementaciju modularnih strojeva, kontroler komunicira sa servo kontrolerima putem Sercos III sabirnice gibanja. Uz PacNet sučelje, ovisno o konfiguraciji dostupne su sljedeće sabirnice: Profibus DP Master/Slave, RT-Ethernet ili CANopen. Za ugradnju dodatnih komunikacijskih modula dostupna su dva utora, a oba su trenutno prazna. Dostupno je 16 dodirnih sondi, 4 prekidna, 20 digitalnih i 2 analogna ulaza, kao i 16 digitalnih i 2 analogna izlaza. Na sučelje glavnog enkodera može se spojiti Hiperface glavni enkoder ili inkrementalni glavni enkoder. Mrežna veza je putem Etherneta. Integriran je OPC UA poslužitelj. Komplet dodatne opreme uključuje potrebne konektore i CF karticu.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
