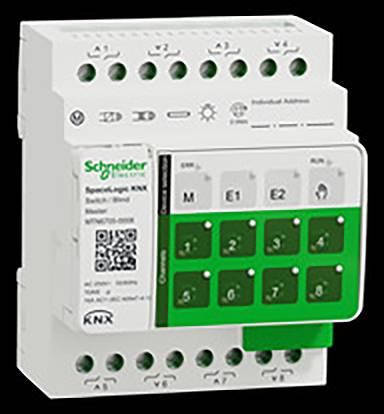

Schneider Electric KNX MTN6705-0008 pokretač žaluzina MTN6705-0008

Kombinirani pokretač sjenila 8-struki, 16 A, REG, SpaceLogic KNX sjenila s preklapanjem, 8-struki master 8 izlaza za uključivanje 4 izlaza za sjenilo: Funkcija sjenila ili kanala za prebacivanje može se slobodno konfigurirati. Svim uklopnim izlazima zastora može se upravljati ručno pomoću gumba. S integriranom spojnicom sabirnice. Za montažu na DIN šine TH35 prema EN 60715. Sabirnica je spojena preko priključnog terminala sabirnice; podatkovna tračnica nije potrebna. Moguće proširenje sa SpaceLogic KNX proširenjima MTN6805-0008. Master kontrolira ekstenzije, njihovo napajanje i komunikaciju sa sabirnicom. Broj kanala može se povećati pomoću kabela i spajanja bez alata SpaceLogic KNX preklopnih produžetaka zastora. Na master se mogu spojiti najviše 2 proširenja, tako da se mogu uključiti do 24 opterećenja ili kontrolirati 12 slijepih pogona. Napon napajanja preko mastera: KNX sabirnica, cca 6,5 mA (master), cca 9 mA (master + 1 ekstenzija), cca 12,5 mA (master + 2 ekstenzije). Za proširenje KNX instalacije sa SpaceLogic KNX proširenjima (MTN6805-0008), nije potrebna daljnja ETS aplikacija ili intervencija u KNX topologiji. Opće funkcije KNX softvera: ušteda energije, sigurnost uređaja, status uređaja, ručni rad, PIN kod za ažuriranje firmvera. Svakom kanalu može se dati bilo koji naziv u parametrizaciji da se pojednostavi dodjela grupnih adresa. Funkcije pokretača roleta/rolete: -Vrijeme rada -Vrijeme mirovanja -Interval koraka -Funkcija zaključavanja -Ograničenja raspona kretanja -Alarm za vrijeme -8-bitno pozicioniranje za visinu i lamele -16 scena, status i funkcija povratne informacije po kanalu. Funkcije preklopnog aktuatora: - rad kao normalno zatvoreni/zatvoreni kontakt - programabilno ponašanje za preuzimanje - funkcije odgode za svaki kanal - funkcija vremena osvjetljenja stubišta sa/bez funkcije ručnog isključivanja. Upozorenje unaprijed za isključivanje za funkciju stubišne rasvjete - 16 scena po kanalu, središnja funkcija, funkcija zaključavanja, povezivanje ili prisilni rad, funkcija povratne informacije za svaki kanal. Nazivni napon: AC 250V, 50-60Hz Nazivna struja: 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5 Za svaki kanal za rolete: -Opterećenje motora 1000 VA Za svaki sklopni učinak Nazivno opterećenje: -Žarulje sa žarnom niti: 2300 W. Halogene žarulje : 2300 W-LED: 200 W -Kapacitivno opterećenje: 10 AX, maksimalno 140 ?F -Induktivno opterećenje: 10 A, cos? 0,6 Podaci o releju - Ulazna struja: maks. 800 A/200 ?s, maks. 165 A/20 ms. Širina uređaja: 4 HP (72 mm) Pribor: SpaceLogic KNX prekidač/nastavak za sjenilo MTN6805-0008. O sadržaju: Sa terminalom za sabirnu vezu.
