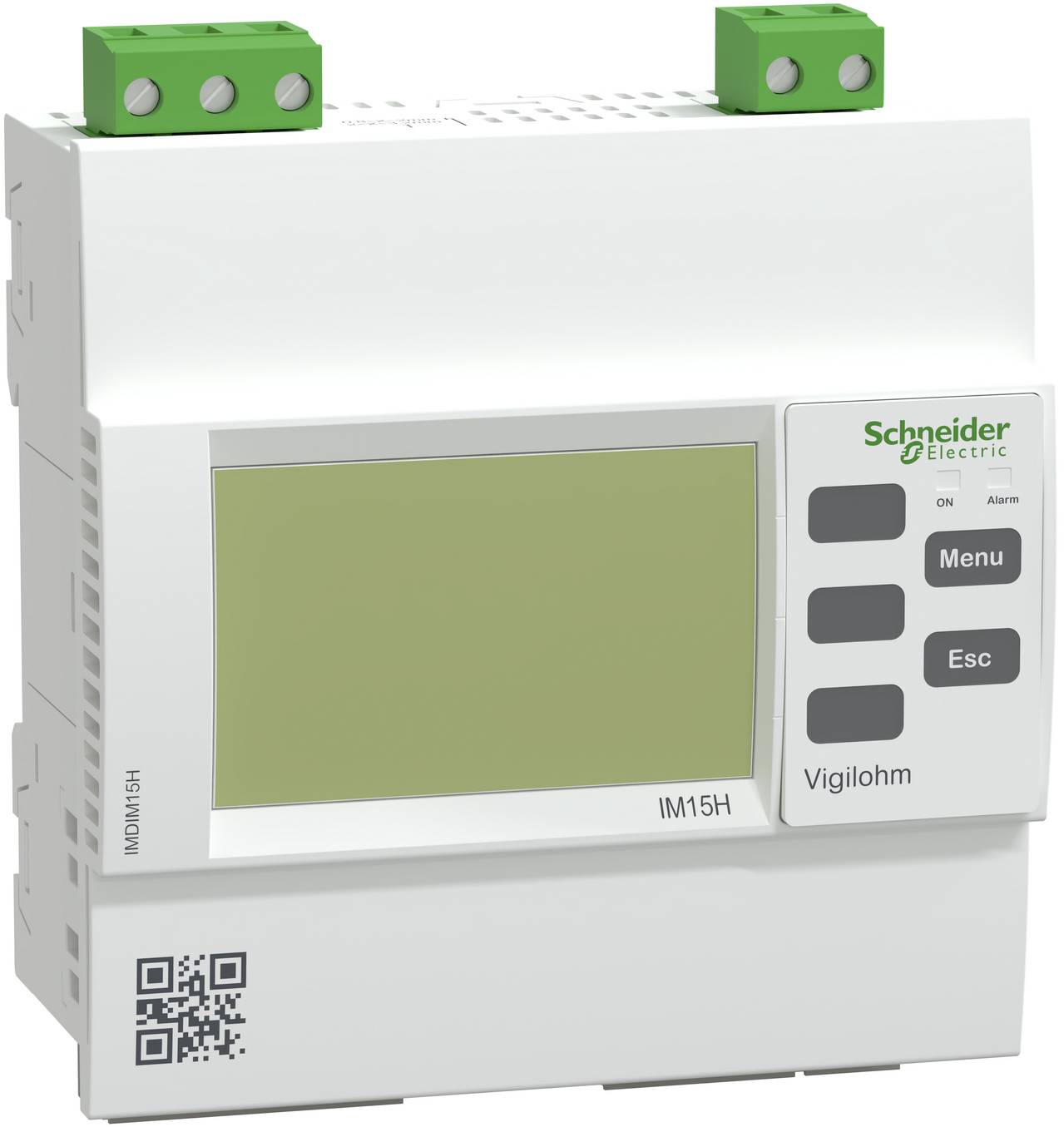

Schneider Electric IMDIM15H IMDIM15H izolacijski nadzorni relej

Ovaj uređaj pripada seriji Vigilohm, koja je dizajnirana za nadzor neuzemljenih/IT mreža u skladu s instalacijskim i proizvodnim standardima. Prema IEC standardima, medicinske IT sobe moraju biti opremljene uređajima za nadzor izolacije (IMD). Ovaj uređaj je namijenjen za praćenje AC, DC i ACDC sustava u medicinskoj IT. Mjeri izolacijski otpor sustava ubrizgavanjem niskofrekventne izmjenične struje između mreže i zemlje. Konfiguracija se izvodi s prednje strane uređaja putem HMI zaslona, u skladu s medicinskim standardima. Postavke se odnose na pragove alarma izolacije od 50 kiloohma do 500 kiloohma te alarme pregrijavanja i preopterećenja transformatora. Prati mreže do 230 VAC, 230 VDC, u medicinskoj IT arhitekturi, kao i medicinski IT transformator. Crno-bijeli ekran može prikazati izolacijski otpor od 100 oma do 10 megaoma. Automatski test se pokreće automatski svakih 5 sati i po potrebi. Ako izolacijski otpor sustava padne ispod postavljenog praga, tj. ako dođe do spoja s zemljom, alarm se aktivira putem izlaznog releja IMD unutar 4 sekunde. Čim se više ne prate greške, alarm se briše i relej alarma se vraća u normalu. Uređaj se može napajati iz izvora od 110 VAC do 230 VAC ili iz izvora od 125 VDC do 250 VDC, sve s tolerancijom od plus ili minus 15%. Ovaj proizvod se može instalirati na DIN šinu ili u ravnini sa zidom. Prednja strana ima klasu zaštite IP52, stražnja IP20 i kategoriju prenapona III. Uređaj za nadzor opremljen je komunikacijskim portom RS485 i Modbus protokolom.
