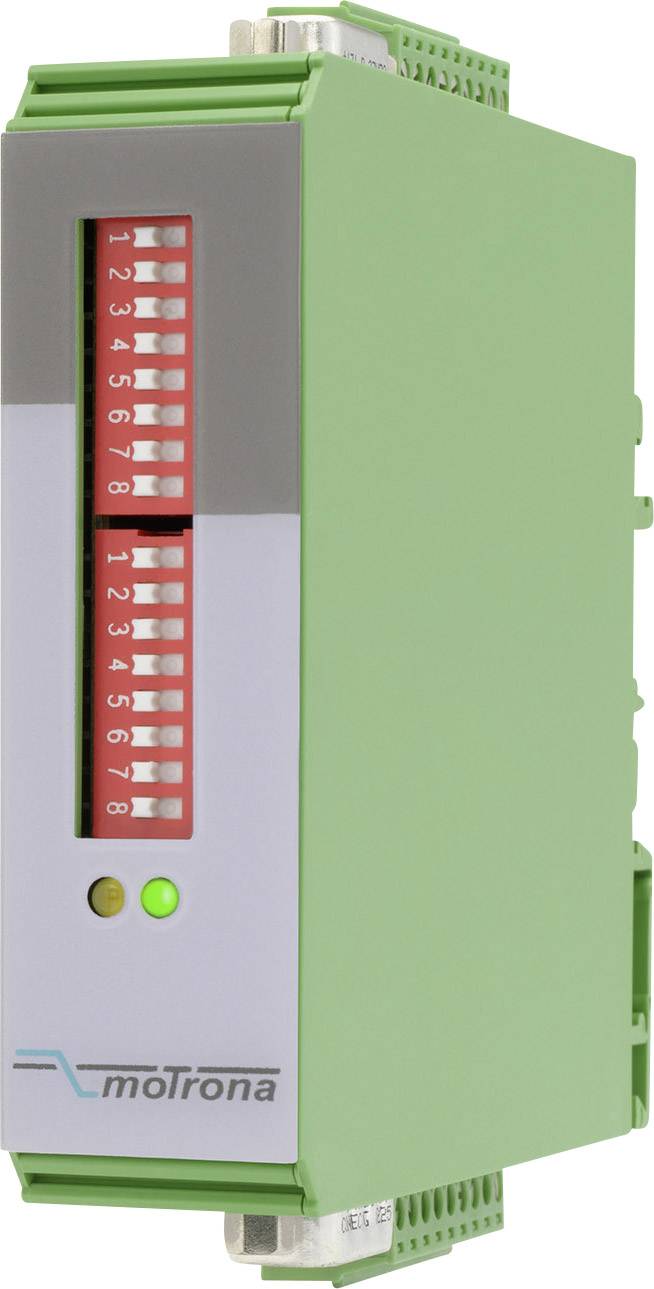

Motrona 8085.5010 8085.5010 konvertor razine zvuka
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
konvertor razine zvuka
Radni napon
5 V/DC
12 V/DC
24 V/DC
Tip
8085.5010
Mjerni ulazi
1
Izlazi
1
Tehnički list (PDF)
12 kom. - zaliha Njemačka
Broj
Ukupno (325,00 € / komad)
325,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Motrona 8085.5010 konvertor razine zvuka
- Ulaz signala TTL ili HTL
- Izlazni signal TTL ili HTL
- Električna izolacija
Tehnički podaci
- Temperatura okoline 0 - + 45 ° C
- Plastično kućište
- Vrsta zaštite IP20
- Izlazna struja: Max 30mA
- Frekvencija isključivanja: 500 kHz (RS422, TTL), 300 kHz (HTL)
- Ulaz davača: a) Razlika (RS422) A, / A, B, / B, Z, / Z, razina 3 - 30 V, b) asimetrična A, B, Z, HTL razina 10 - 30 V, c) asimetrična A , B, Z, TTL razina 5 V
- Izlaz davača: push-pull A, / A, B, / B, Z, / Z, razina 3,5 - 28,5 V, 30 mA
- Trajanje signala: približno 600 nsec.
- Tip
8085.5010
- Vrsta proizvoda
konvertor razine zvuka
- Mjerni ulazi
1
- Izlazi
1
- Radni napon
5 V/DC
12 V/DC
24 V/DC
- dim.
(D x Š x V) 102 x 22.5 x 102 mm
- Težina
100 g
- Širina
22.5 mm
- Visina
102 mm
- Dužina
102 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1380697 Motrona 8085.5010 8085.5010 konvertor razine zvuka
Podatkovna tablica 1380697 Motrona 8085.5010 8085.5010 konvertor razine zvuka
Upute za rad i sigurnost
Upute za rad i sigurnost 1380697 Motrona 8085.5010 8085.5010 konvertor razine zvuka
Opis
Ovaj univerzalni pretvarač razine prihvaća i jednosmjerne i dvosmjerne signale enkodera na ulazu, opcijski u RS422 formatu, kao i s TTL razinom ili s HTL (10-30 V) razinom. Ako je signal povezan sa smjerom vrtnje, smjer se može odrediti odstupanjem faza A / B od 90 ° ili statičkim signalom smjera. Bez obzira na signal razine i smjera na ulazu, signali A, / A, B, / B i Z, / Z dostupni su na izlazu, pri čemu je smjer vrtnje opet dostupan u A / B 90 ° formatu ili kao statički signal.
Ulazi i izlazi su električno izolirani putem induktivnih spojnica i mogu se po želji spojiti preko paralelnih Sub-D priključaka ili vijčanih priključnih traka.
Ovaj tekst je strojno preveden.
Ulazi i izlazi su električno izolirani putem induktivnih spojnica i mogu se po želji spojiti preko paralelnih Sub-D priključaka ili vijčanih priključnih traka.
Ovaj tekst je strojno preveden.
Izvedba
- Tanko plastično kućište koje štedi prostor za montiranje na šinu; spajanje putem D-SUB ili utičnih vijaka
Isporuka uključuje
- Preklopnik razine zvuka za inkrementalne impulsne signale Motrona tip PU210 5 - 30 V/DC mjerni ulazi: 1, izlazi: 1
