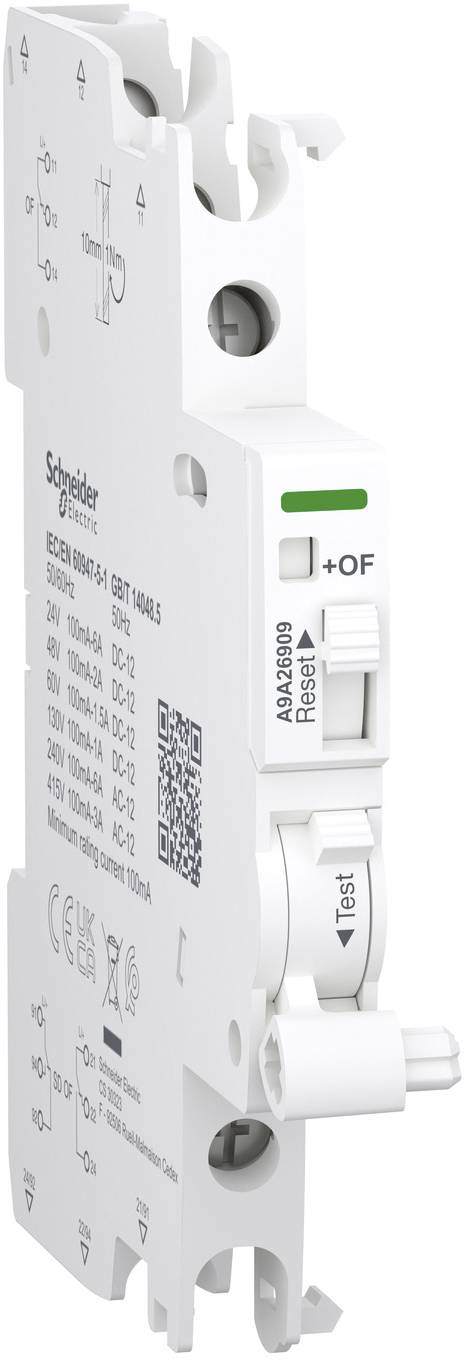

Schneider Electric A9A26909

Pomoćni kontakt iOF/SD+OF je 2-u-1 proizvod s mehaničkom sklopkom za odabir. Može biti: SD+OF ili OF+OF. Radna struja od 100mA do 6A pri frekvenciji od 50Hz do 60Hz pri 240VAC i od 100mA do 3A pri frekvenciji od 50Hz do 60Hz pri 415VAC. Radna struja od 100 mA pri 24 VDC do 130 VDC. Radna struja od 6A je pri 24VDC, 2A pri 48VDC, 1,5A pri 60VDC, 1A pri 110VDC i 130VDC. Ima 2 pozicijska prekidača s preklopnim kontaktima tipa 2. Namijenjeno za ugradnju u manjim poslovnim objektima ili zgradama. Ovaj električni pribor kompatibilan je s Acti9 serijama kao što su iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 i iID dvostruka priključka diferencijalne strujne zaštitne sklopke (RCCB). OC i kontakt za kvar instalirani su samo za Acti9 uređaje kao što su iID, iDPN Vigi, iSW-NA, ARA, iC60 i RCA koji sadrže 2 preklopna kontakta. Ako nema češljaste šine, kompatibilan je i s iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF se koristi ili za kratki naziv uređaja ili za kod kompatibilnosti. Mehanički indikator je predviđen na proizvodu za signalizaciju (lokalnu). Vijčani priključak na dnu. Priključak omogućuje krute bakrene kabele. Presjek kabela kreće se od 1 mm² do 4 mm². Vijčani priključak na dnu omogućuje presjek kabela od 0,5 mm² do 2,5 mm² za fleksibilne bakrene kabele. Vijčani priključak na dnu. Priključak omogućuje krute bakrene kabele. Presjek kabela 2 omogućuje presjek kabela od 2,5 mm². Ima vijčani priključak na vrhu i dnu. Spajanje je fleksibilno moguće s bakrenim kabelima s žičanim čahurama (2 kabela). Presjek kabela je 1,5 mm². Nazivni napon izolacije (Ui) je do 500 V. Nazivni impulsni napon otpornosti (Uimp) je 4 kV. Širina u koracima od 9 mm je 1. Dimenzije su (Š) 9 mm x (V) 90 mm x (D) 73 mm. Boja proizvoda je bijela (RAL 9003). Razina zagađenja je 3. Razina tropske prikladnosti je tretman 2. Moment pritezanja spoja je 1 N.m (dolje) za odvijač tipa PZ1. Prema standardu IEC 60529, razina IP zaštite je IP20. Radna temperatura je između -35°C i +70°C. Temperatura skladištenja kreće se od -40°C do +85°C. Ovaj proizvod je u skladu s normama EN/IEC 60947-5-1 i GB/T 14048.5. Ovaj proizvod je certificiran oznakama CE i UKCA.
