Kupi Schlegel SSWTOI_C008 SSWTOI_C008 tipkalo ručno, 1 tipka 2 St.

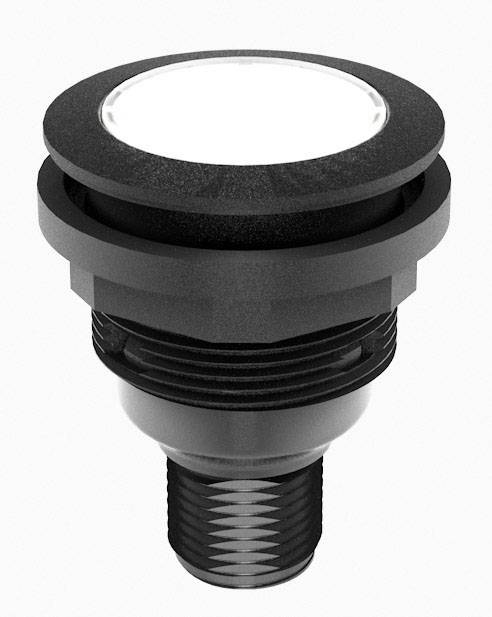

Crni cilindrični gumb s glatkom gornjom površinom, montiran na okruglom navoju.

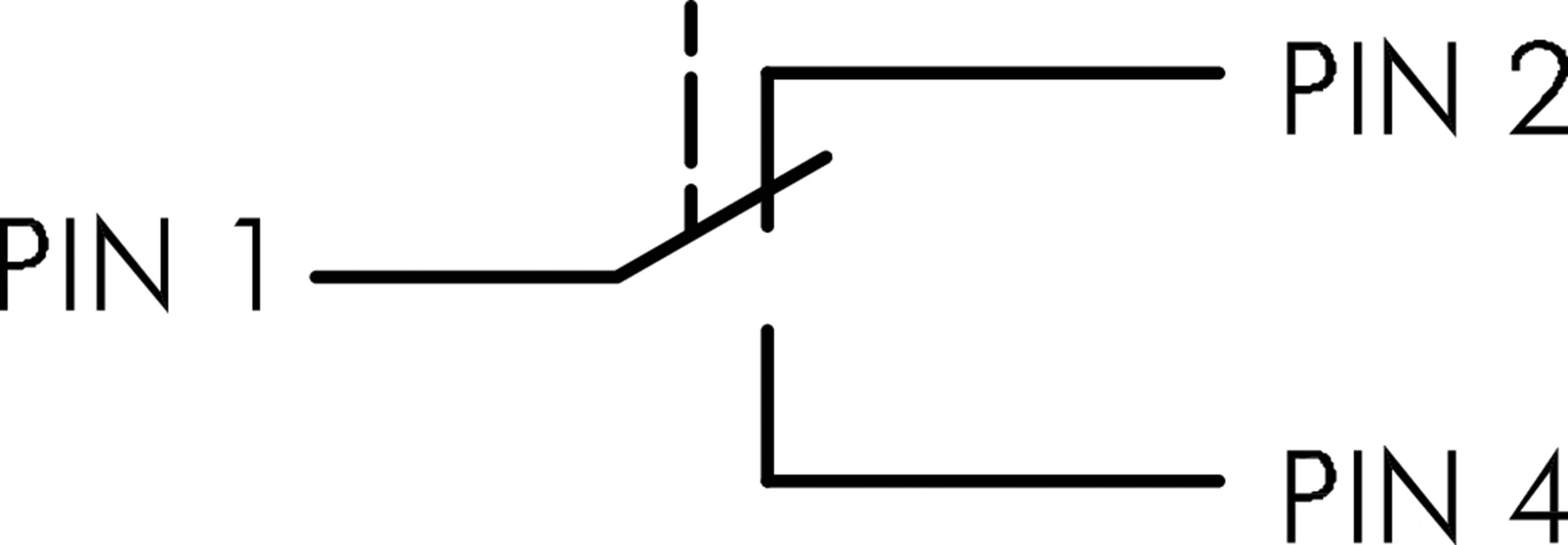

'Sklopovni simbol: Dvostruka preklopna sklopna veza. Spajanje PIN-a 1 s PIN-om 2, PIN 1 također spojen s PIN-om 4.'

Shema spajanja: PIN 1 spojen s PIN-om 2, PIN 1 također spojen s PIN-om 4, PIN 2 i PIN 4 nisu izravno spojeni.

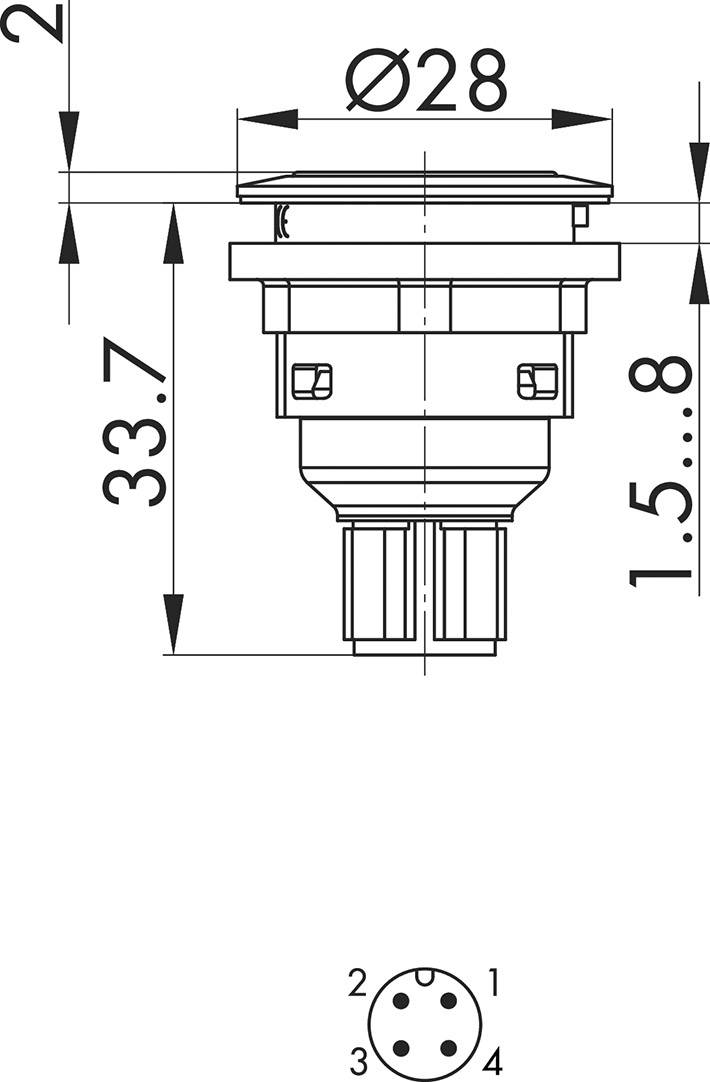

Tehnički nacrt okrugloga prekidača s dimenzijama: promjer 28 mm, visina 33,7 mm; prikazuje četveropolnu shemu spajanja ispod.

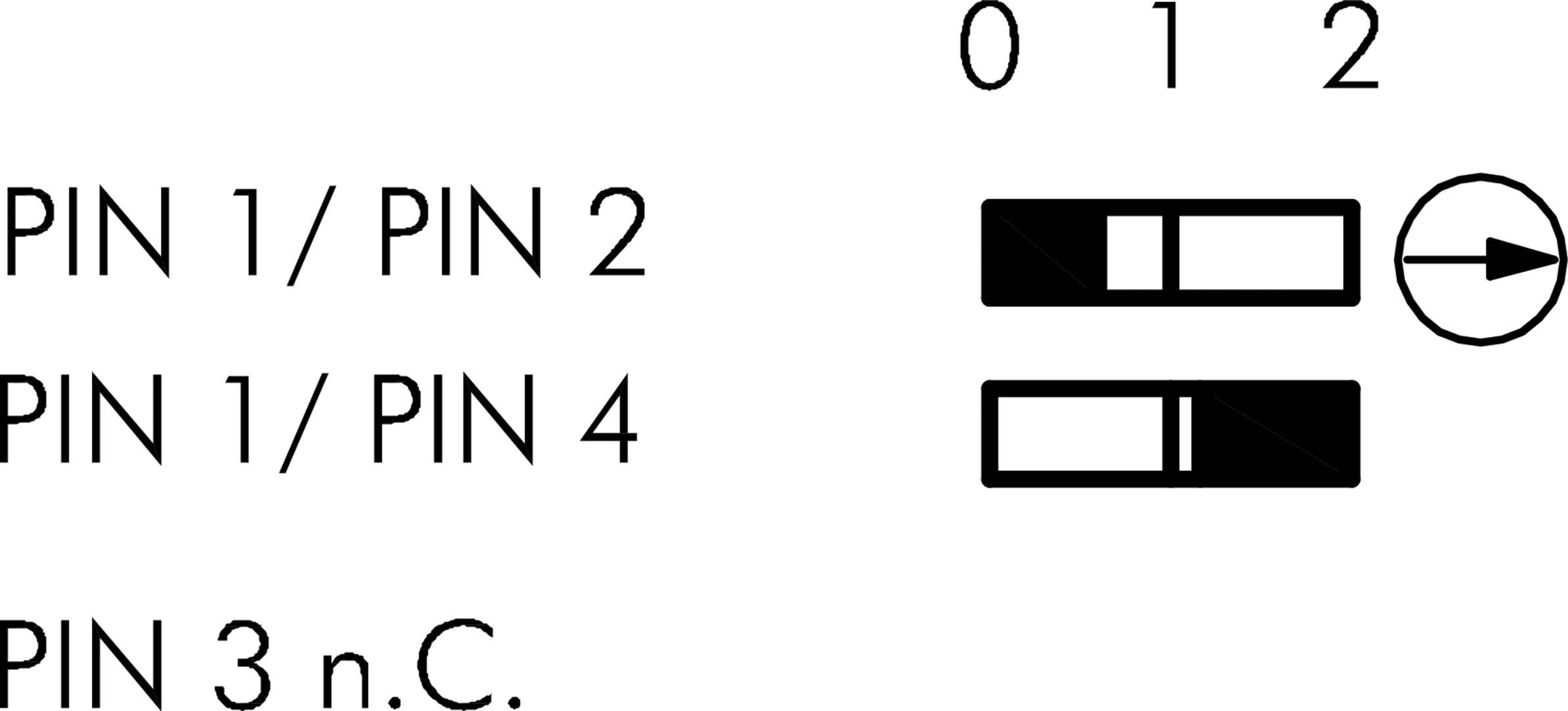

'PIN 1/PIN 2' prikazuje 2 trake, 'PIN 1/PIN 4' jednu traku, 'PIN 3 n.C.' nema trake. Brojevi 0, 1, 2 gore desno.

1/5

Više informacija

Tehnički list (PDF)

Dostupno uskoro

količina (Set(ovi) - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj (Veličina pakiranja 2 St.)

Set(ovi) - zaliha Njemačka

Ukupno (79,99 € / komad)

79,99 €

sa PDV-om

samo 9,22 €

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Klasa zaštite: II (zaštitna izolacija)
Hod: 2,3 mm
Rasvjeta: ne
Može se označiti: da
Prednji okvir: crni
Oblik: okrugli

Vrsta proizvoda: tipkalo

Vrsta osvjetljenja: bez

Vrsta aktiviranja: ručno
1 tipka

Priključak: M12 utikač

Funkcija: s povratom

Vrsta kontakta: 1 otvarač
1 zatvarač

Mehanički vijek trajanja: 1000000

Električni vijek trajanja: 1000000

Ugardbeni Ø: 22.3 mm

: IP65
IP67

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Sklopni napon: 50 V DC/AC

Prebacivanje struje (maks.): 4 A

Dužina: 35.7 mm

Širina: 28 mm

Visina: 28 mm

Pogodno za (detalji): Serija: SHORTRON® connect

Sadržaj: 2 St.

dim.: (D x Š x V) 35.7 x 28 x 28 mm

RoHS-konforno: Da

Tip: SSWTOI_C008

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2238478 Schlegel SSWTOI_C008 SSWTOI_C008 tipkalo ručno, 1 tipka 2 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2238478 Schlegel SSWTOI_C008 SSWTOI_C008 tipkalo ručno, 1 tipka 2 St.
