Schabus bežična kontrola ispuha FTX 100 / FDS 100 bijela

Komfortni paket FTX 100 s FDS 100 omogućuje kombinirani rad sustava za odvod zraka i kamina ovisnog o zraku u prostoriji. FTX 100 koristi temperaturni senzor za praćenje temperature ispušnih plinova u dimovodnoj cijevi i automatski detektira je li kamin u radu.

Ako je kamin hladan, ispušni sustav se automatski aktivira bez obzira na položaj prozora. Ako temperatura ispušnih plinova poraste iznad praga uključivanja od 40 °C (± 5 °C), kamin ima prioritet: Sustav za ispuh zraka tada se aktivira samo kada je prozor otvoren. Histereza je približno 3 °C.

Bežični odašiljač za prozor prati položaj prozora i bežično ga prenosi na radio prijemnik FDS 100. Paket udobnosti kombinira automatsko praćenje temperature i kontakt prozora kako bi stvorio praktičan sustav kontrole ispušnog zraka.

Testirana kontrola ispušnog zraka FDS 100
Bežična jedinica za upravljanje odvodnim zrakom FDS 100, uključena u paket udobnosti, testirana je od strane TÜV-a i ima opće odobrenje građevinske uprave (Ü-oznaka) Z-85.2-11. Odobrenje se odnosi na jedinicu za regulaciju ispušnog zraka FDS 100, a ne na cijeli paket udobnosti FTX 100 / FDS 100.

Uključite dimnjačara u planiranje prije ugradnje kako biste osigurali da ništa ne stoji na putu uspješnom pregledu nakon toga. Postoje značajne regionalne razlike na koje Elektrotechnik Schabus nema utjecaja.

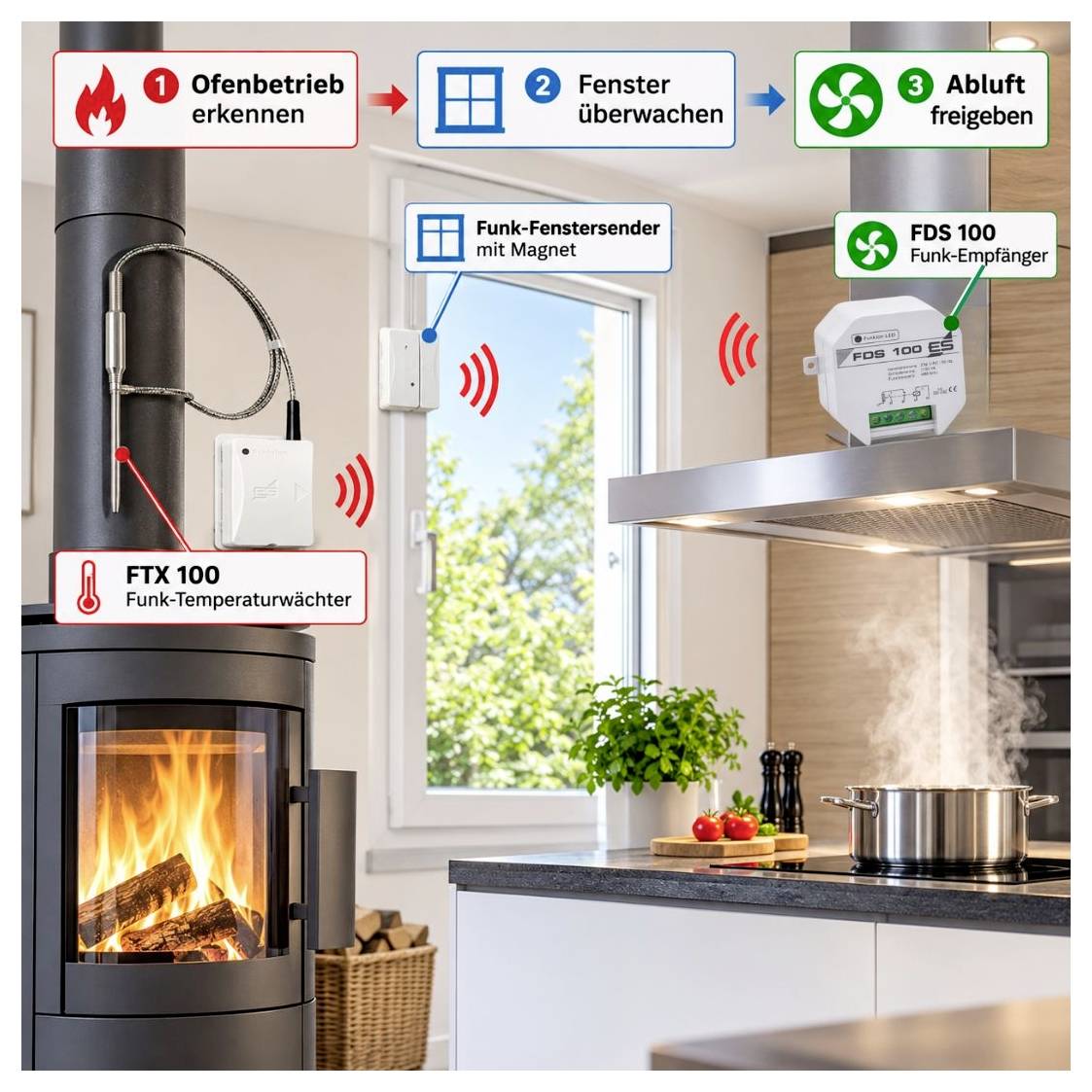

Ovako funkcionira paket udobnosti
Komfortni paket FTX 100 automatski prati dva ključna uvjeta: temperaturu kamina i položaj prozora. To znači da ispušni sustav ovisi o kontaktu prozora samo kada kamin stvarno radi.

① Otkrivanje rada pećnice
Temperaturni senzor FTX 100 montiran je na dimovodnoj cijevi i kontinuirano prati temperaturu ispušnih plinova. Ako temperatura poraste iznad praga uključivanja od 40 °C (± 5 °C), FTX 100 automatski prepoznaje da kamin radi.

2. Nadgledajte prozore
Kada je kamin topao, položaj prozora postaje relevantan. Bežični odašiljač za prozor FDS 100 detektira je li prozor otvoren ili zatvoren i bežično prenosi status na FDS 100 prijemnik.

③ Ispustite ispušni zrak
Kada kamin radi, ispušni sustav se aktivira samo kada je prozor otvoren. S zatvorenim prozorom, FDS 100 sprječava otpuštanje ispušnog sustava.

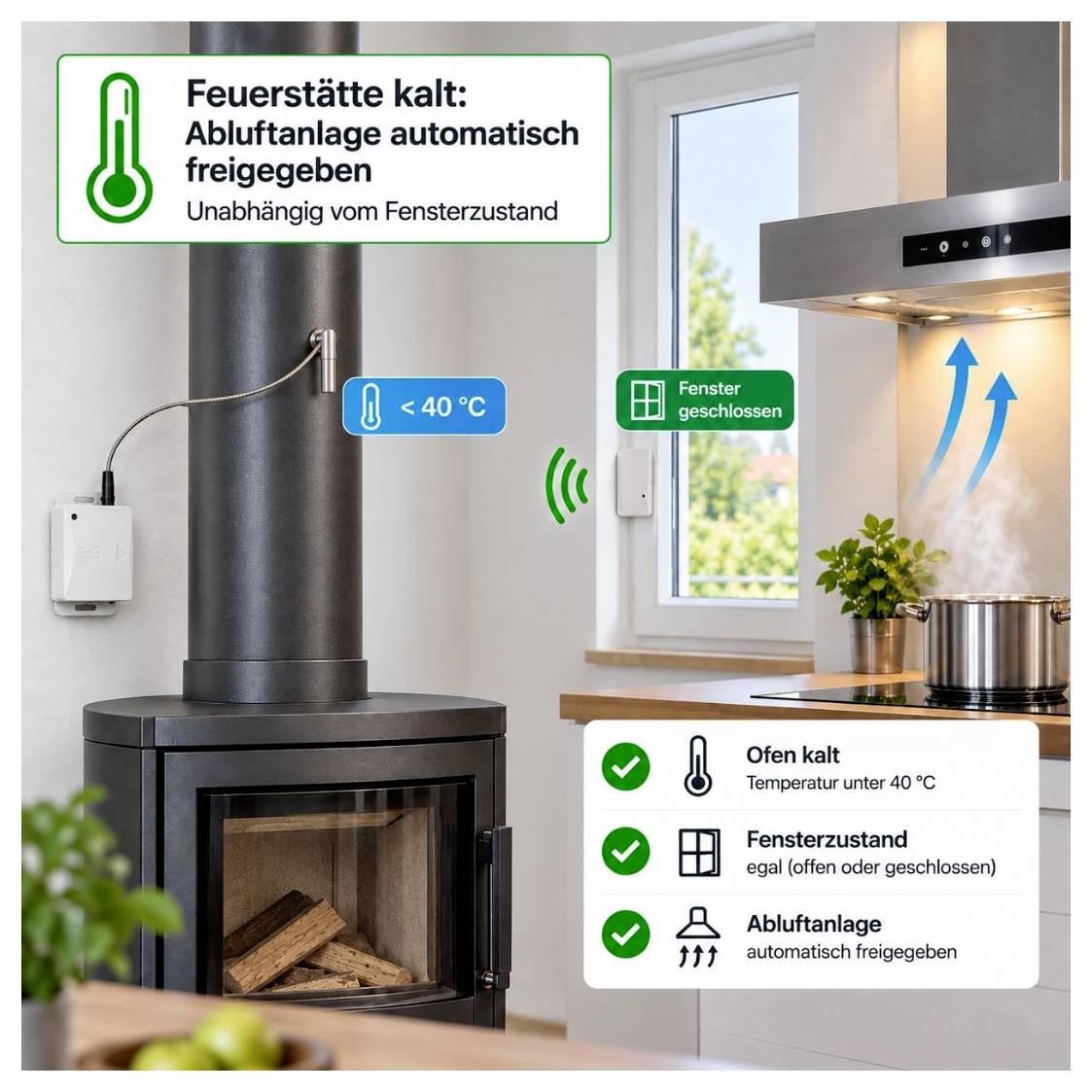

Više udobnosti s hladnim kaminom
Posebna prednost paketa udobnosti postaje očita kada pećnica nije u radu: Ako je temperatura ispušnih plinova ispod praga uključivanja, sustav ispuha se aktivira neovisno o položaju prozora. Za normalan rad nape nije potrebno zasebno otvarati prozor.

Ukratko:
Kamin hladan → Ispušni sustav čist
Topli kamin → Ispušni sustav radi samo kada je prozor otvoren

Vaše prednosti s paketom udobnosti FTX 100
Više udobnosti – bez žrtvovanja sigurnosti

Paket udobnosti FTX 100 kombinira automatsko otkrivanje rada peći s provjerenim bežičnim nadzorom prozora FDS 100. To znači da prozor treba biti otvoren samo kada kamin stvarno radi.

✓ Automatsko prepoznavanje pećnice
FTX 100 prati temperaturu ispušnih plinova izravno u dimovodnoj cijevi i automatski detektira je li kamin u radu.

✓ Nema nepotrebnog otvaranja prozora
Kada se kamin ohladi, ispušni sustav se automatski aktivira - bez obzira na to je li prozor otvoren ili zatvoren.

✓ Siguran rad s toplim kaminom
Ako temperatura ispušnih plinova poraste iznad praga uključivanja od 40 °C (± 5 °C), jedinica za izgaranje ima prioritet. Ispušni sustav će se aktivirati samo kada je prozor otvoren.

✓ Bežični nadzor prozora
Odašiljač i prijemnik na prozoru komuniciraju putem radija od 868 MHz. Time se eliminira potreba za kabelskom vezom između prozora i ispušnog sustava.

✓ Tvornički programirani paket udobnosti
Radio komponente su već koordinirane i programirane.

✓ Dokazana kontrola ispušnog zraka FDS 100
Bežični regulator ispušnog zraka FDS 100, koji je uključen u set, testiran je od strane TÜV-a i ima opće građevinsko odobrenje Z-85.2-11. Odobrenje se odnosi na jedinicu za regulaciju ispušnog zraka FDS 100, a ne na kompletan paket udobnosti FTX 100.

✓ Također pogodno za ventilatore s donjim odvodom zraka
FDS 100 se također može koristiti za zaštitu odgovarajućih sustava za ispušni zrak s ventilatorima usmjerenim prema dolje.

Otvarajte prozore samo kada je to apsolutno neophodno:
Ako je kamin hladan, ispušni sustav može se koristiti i sa zatvorenim prozorom. Nadzor prozora postaje relevantan za sigurnost samo kada je kamin topao.

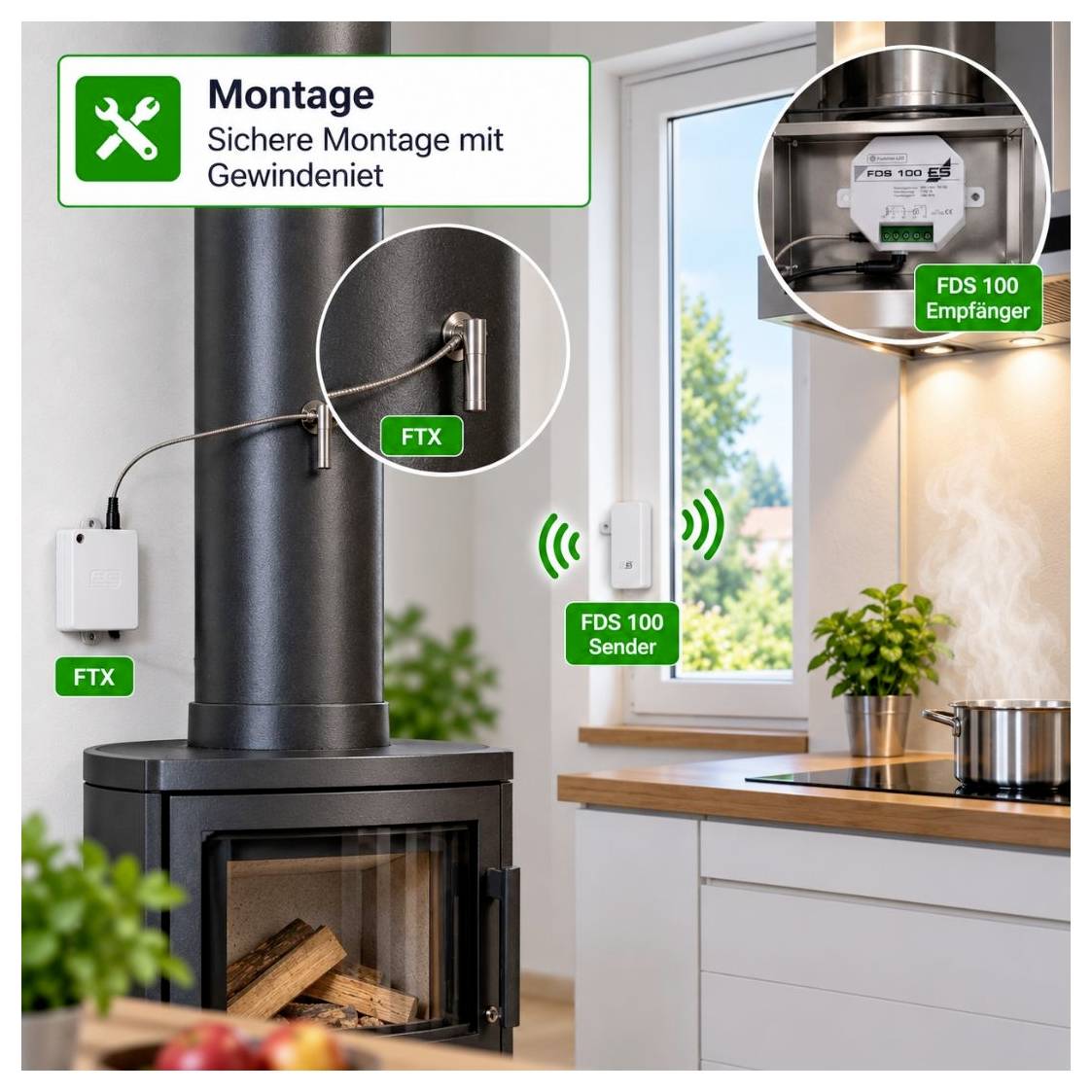

Montaža i instalacija

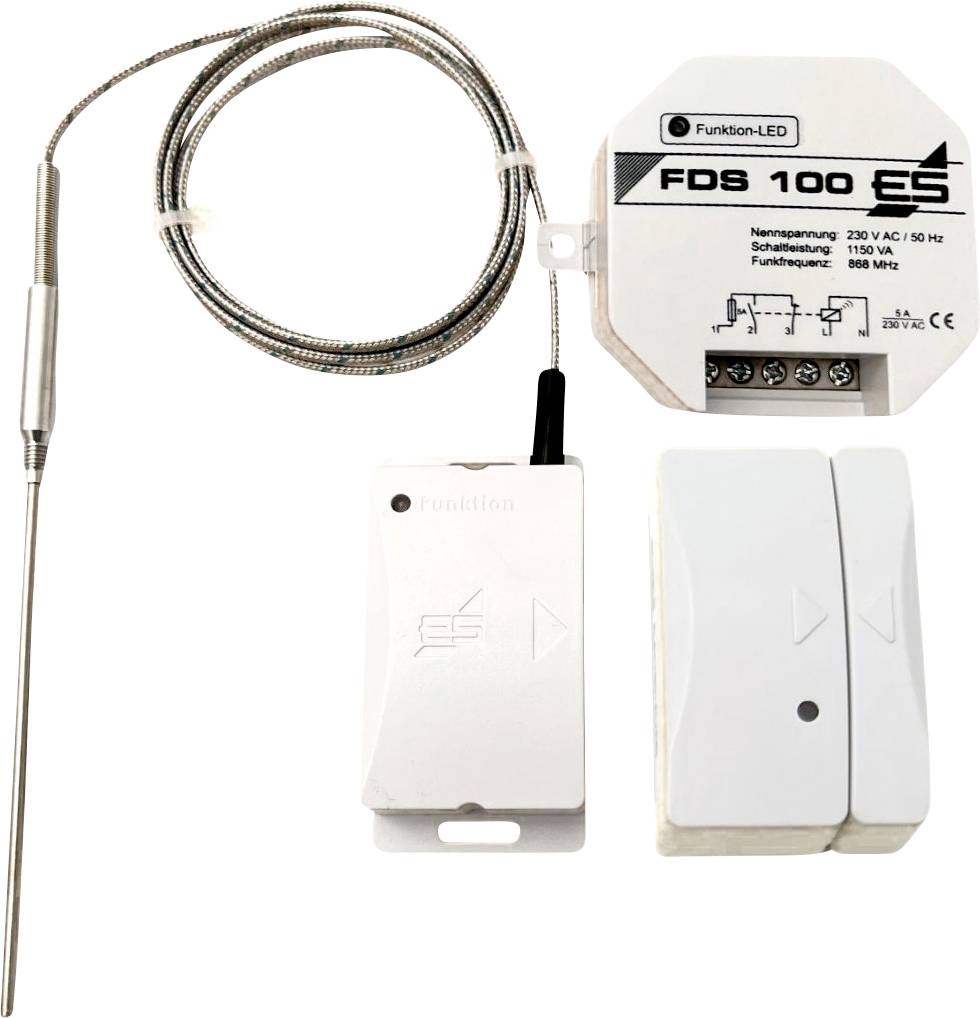

Komfortni paket FTX 100 sastoji se od tri funkcionalne komponente: temperaturnog monitora FTX 100 na dimovodnoj cijevi, radio odašiljača na prozoru i radio prijemnika FDS 100 na sustavu za odvod zraka. Bežični prijenos između komponenti smanjuje količinu potrebnih kablova u prostoriji.

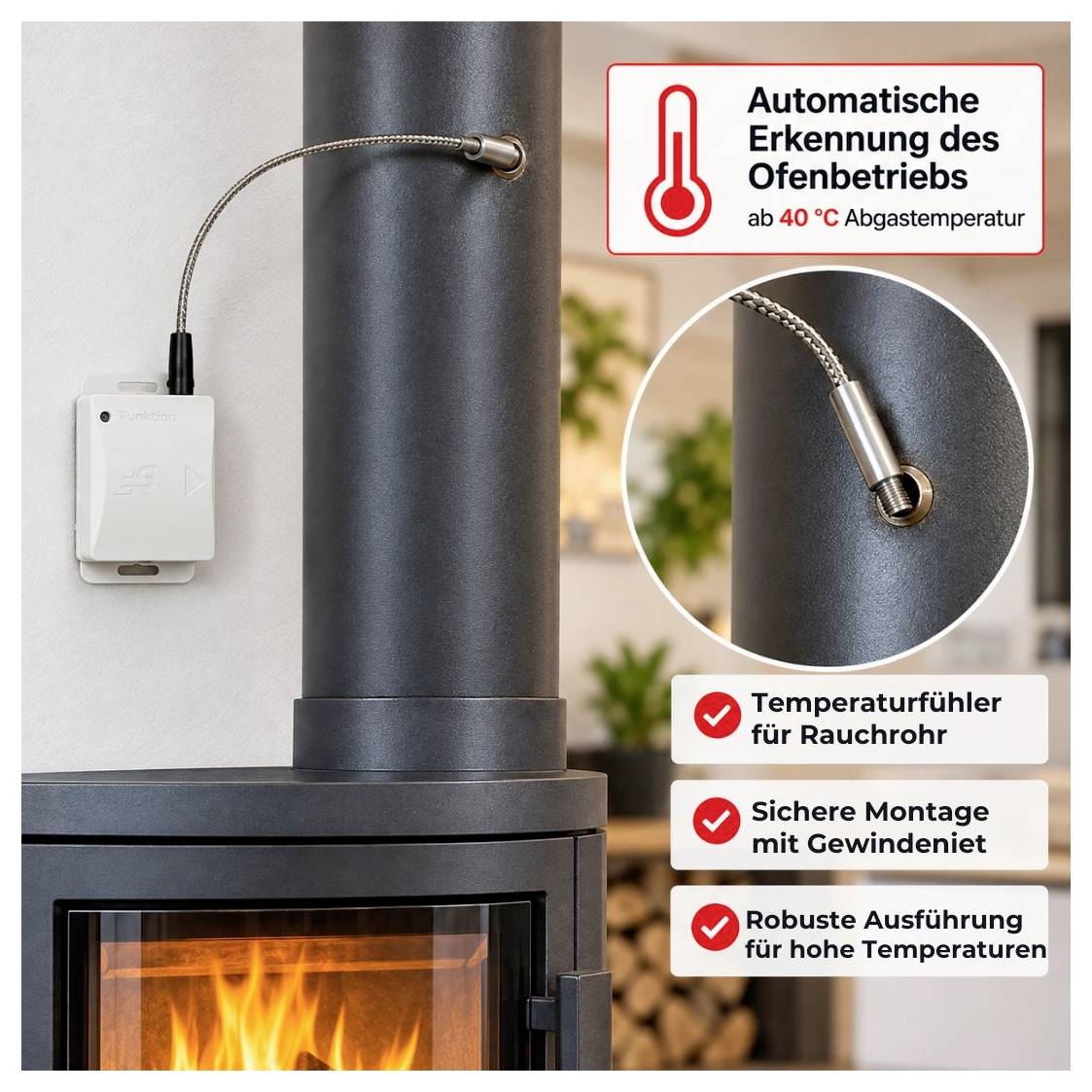

FTX 100 – Temperaturni senzor na dimovodnoj cijevi
Temperaturni senzor FTX 100 montira se izravno na dimovodnu cijev kamina. U tu svrhu se u dimovodnu cijev umetne zakovica s navojem M5, a zatim se pažljivo uvrne temperaturni senzor. Predajnik FTX 100 montiran je izvan neposredne toplinske zone; maksimalna temperatura okoline na predajniku ne smije prelaziti 50 °C.

Senzor izravno mjeri temperaturu ispušnih plinova i omogućuje automatsko otkrivanje rada peći. Evo videa sastavljanja.

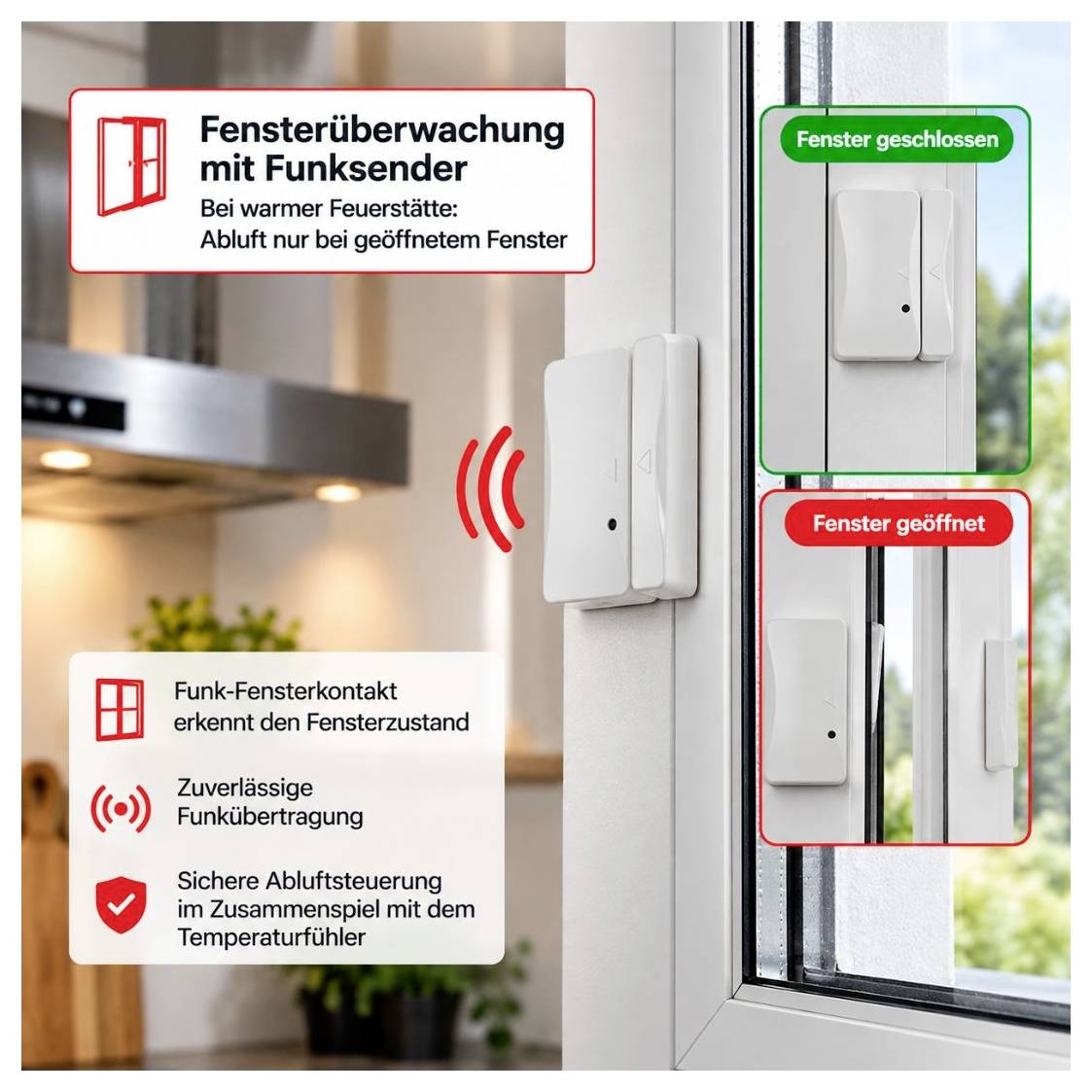

FDS 100 – Praćenje položaja prozora
Bežični odašiljač za prozor i pripadajući magnet montirani su na prozoru. Priložene odstojne pločice mogu se koristiti za kompenzaciju različitih visina između krila prozora i okvira.

S zatvorenim prozorom, odašiljač i magnet moraju biti udaljeni maksimalno 3 mm. Prilikom otvaranja ili naginjanja prozora mora se postići razmak od najmanje 20 mm kako bi se stanje prozora moglo pouzdano detektirati.

Potreban stvarni otvor prozora za dovoljan dovod zraka neovisan je o tome i mora se odrediti prema učinku ispušnog zraka i veličini prozora.

FDS 100 – Prijemnik na ispušnom sustavu
Radio prijemnik FDS 100 električno je integriran u sustav upravljanja ispušnim zrakom i omogućuje ili onemogućuje sustav ispušnog zraka ovisno o primljenim signalima.

Prijemnik radi na 230 V~ i ima beznaponski relejni kontakt s maksimalnom sklopnom snagom od 1150 W / 5 A. Domet radio veze je do 20 m na otvorenom polju i namijenjen je za unutarnju upotrebu.

Važno: Prijemnik ne smije biti potpuno zaštićen metalom, jer to može oštetiti radio vezu.

Instalaciju vrši kvalificirani električar
Važne upute za sastavljanje
Električno spajanje i puštanje u rad FDS 100 smije izvršiti samo kvalificirani električar.
Za montažu, spajanje, izračun razmaka i puštanje u rad, molimo pogledajte priložene upute za uporabu.

⚠️ Obavijest o radu
Radio odašiljač temperature FTX smije se koristiti samo s jednom pećnicom.

Istovremeno korištenje na više kamina tehnički nije dopušteno jer se ne može jamčiti siguran rad.
