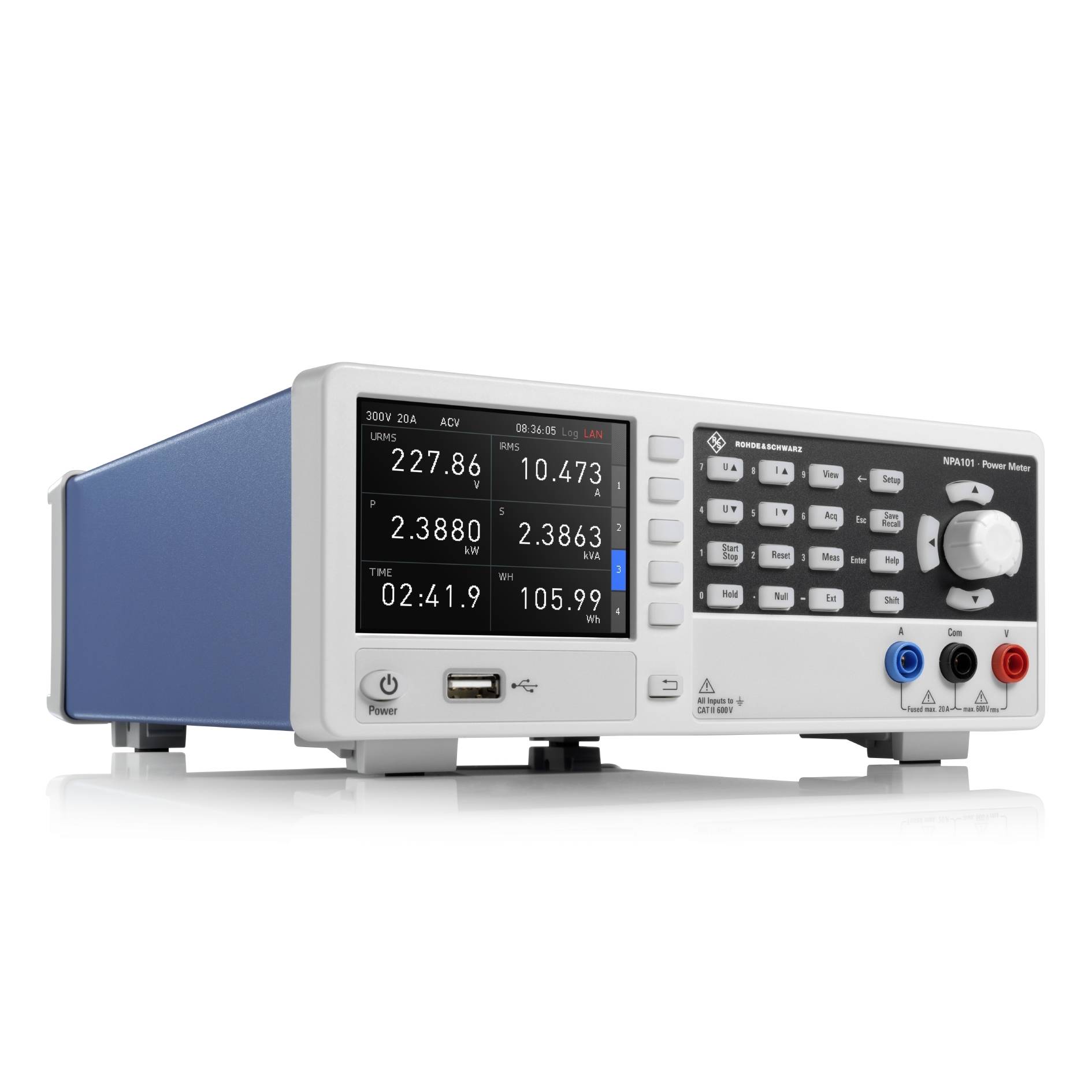

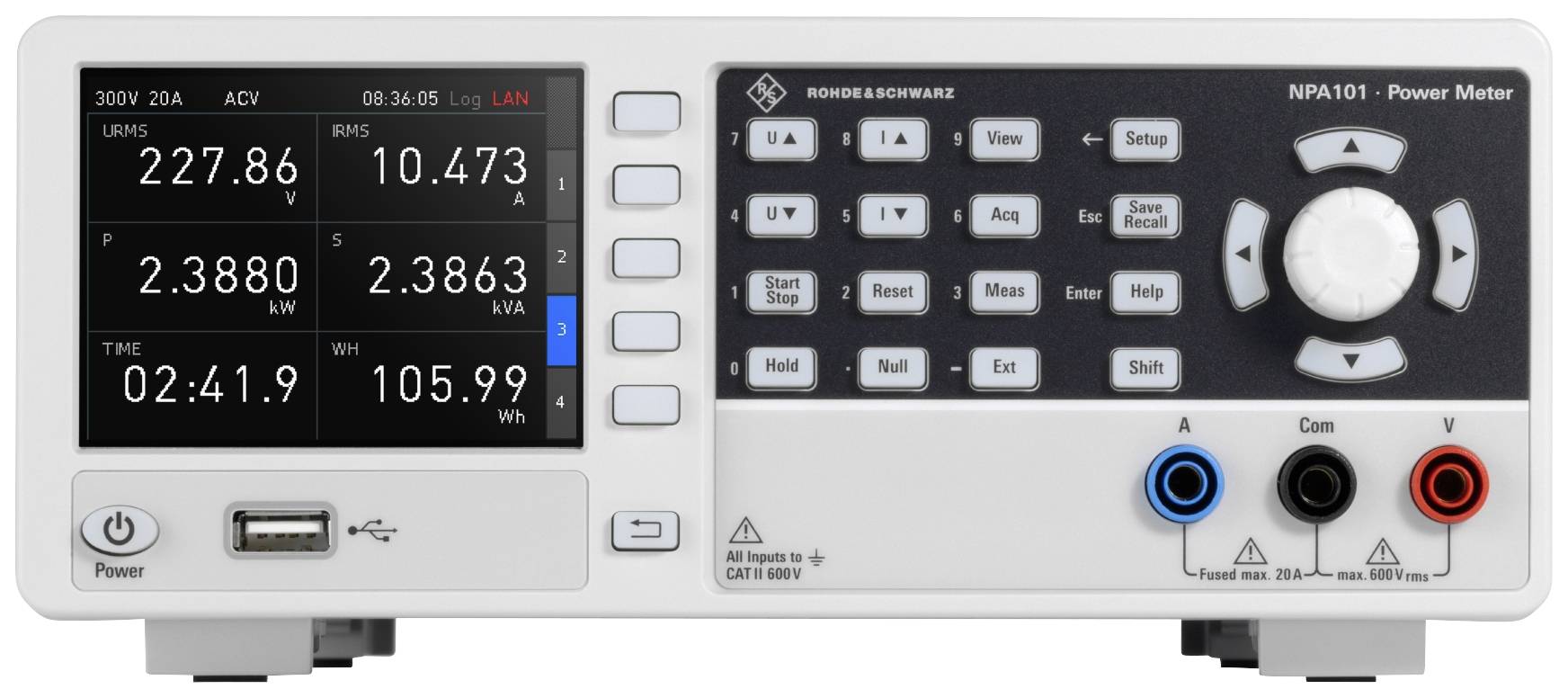

Rohde & Schwarz R&S®NPA101 uređaj za analizu mreže
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (2.255,00 € / komad)
2.255,00 €
sa PDV-om
Tehnički podaci
- Frekvencija uzorkovanja: 500 kHz
- Napon i struja rezolucije A/D pretvarača: 16 bita
- Analogni propusni opseg: DC do 100 kHz
- Ulazna impedancija: 2MΩ
- Preciznost očitanja 0.05 %
- Raspon mjerenja frekvencije: 10 Hz do 100 kHz
- Točnost frekvencije: 0,1%
- Raspon mjerenja napona: 1mV do 600V
- Mjerni opseg struje: 1 mA do 20 A
- Mjerne funkcije: napon, struja, snaga
- Brzina uzorkovanja: 500 ksample/s
- Zaslon: 3,5"/QVGA (u boji)
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT II 600 V
- Prikaz (detalji)
digitalni
tvornički standard (vlastiti)
- dim.
(D x Š x V) 29.1 x 22.2 x 9.7 cm
- Težina
3.25 kg
- Širina
22.2 cm
- Visina
9.7 cm
- Dužina
29.1 cm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3130877 Rohde & Schwarz R&S®NPA101 uređaj za analizu mreže
Podatkovna tablica 3130877 Rohde & Schwarz R&S®NPA101 uređaj za analizu mreže
Upute za rad i sigurnost
Upute za rad i sigurnost 3130877 Rohde & Schwarz R&S®NPA101 uređaj za analizu mreže
Opis
R&S®NPA obitelj analizatora snage je sveobuhvatan paket kompaktnih mjernih uređaja za karakterizaciju AC/DC opterećenja ili mirne struje s osnovnom točnošću od 0,05%. Uređaji omogućuju mjerenje snage u širokom rasponu od 50 µW do 12 kW i omogućuju prikupljanje signala od DC do 100 kHz pri impresivnoj brzini uzorkovanja od 500 kSamples/s. Uz numerički prikaz 26 kritičnih parametara, ovisno o modelu, uređaji nude izborne grafičke funkcije i protokole usklađenosti s industrijskim standardima. Mjerač snage R&S®NPA101 pruža osnovna mjerenja u područjima napona, struje, snage i harmonijskog izobličenja. Za daljnju analizu, mrežni analizator R&S®NPA501 nudi mjerenja od vrha do vrha, četiri BNC konektora za analogne i digitalne ulaze i izlaze, grafičke funkcije kao što su valni oblik i dijagram trenda, funkciju udarnog udara, snimanje harmonika i PASS/FAIL funkciju, idealan za testiranje proizvodnje. Dodatni senzorski ulaz za spajanje strujnih kliješta ili šanta proširuje mjerni raspon struje kako bi se zadovoljili zahtjevi korisnika. Najbolji model, R&S®NPA701 tester sukladnosti, pokriva performanse i protokole sukladnosti kao što su IEC 62301, EN 50564 ili EN 61000-3-2.
R&S®NPA obitelj analizatora snage je sveobuhvatan paket kompaktnih mjernih uređaja za karakterizaciju AC/DC opterećenja ili mirne struje s osnovnom točnošću od 0,05%. Uređaji omogućuju mjerenje snage u širokom rasponu od 50 µW do 12 kW i omogućuju prikupljanje signala od DC do 100 kHz pri impresivnoj brzini uzorkovanja od 500 kSamples/s. Uz numerički prikaz 26 kritičnih parametara, ovisno o modelu, uređaji nude izborne grafičke funkcije i protokole usklađenosti s industrijskim standardima. Mjerač snage R&S®NPA101 pruža osnovna mjerenja u područjima napona, struje, snage i harmonijskog izobličenja. Za daljnju analizu, mrežni analizator R&S®NPA501 nudi mjerenja od vrha do vrha, četiri BNC konektora za analogne i digitalne ulaze i izlaze, grafičke funkcije kao što su valni oblik i dijagram trenda, funkciju udarnog udara, snimanje harmonika i PASS/FAIL funkciju, idealan za testiranje proizvodnje. Dodatni senzorski ulaz za spajanje strujnih kliješta ili šanta proširuje mjerni raspon struje kako bi se zadovoljili zahtjevi korisnika. Najbolji model, R&S®NPA701 tester sukladnosti, pokriva performanse i protokole sukladnosti kao što su IEC 62301, EN 50564 ili EN 61000-3-2.
Ovaj tekst je strojno preveden.
R&S®NPA obitelj analizatora snage je sveobuhvatan paket kompaktnih mjernih uređaja za karakterizaciju AC/DC opterećenja ili mirne struje s osnovnom točnošću od 0,05%. Uređaji omogućuju mjerenje snage u širokom rasponu od 50 µW do 12 kW i omogućuju prikupljanje signala od DC do 100 kHz pri impresivnoj brzini uzorkovanja od 500 kSamples/s. Uz numerički prikaz 26 kritičnih parametara, ovisno o modelu, uređaji nude izborne grafičke funkcije i protokole usklađenosti s industrijskim standardima. Mjerač snage R&S®NPA101 pruža osnovna mjerenja u područjima napona, struje, snage i harmonijskog izobličenja. Za daljnju analizu, mrežni analizator R&S®NPA501 nudi mjerenja od vrha do vrha, četiri BNC konektora za analogne i digitalne ulaze i izlaze, grafičke funkcije kao što su valni oblik i dijagram trenda, funkciju udarnog udara, snimanje harmonika i PASS/FAIL funkciju, idealan za testiranje proizvodnje. Dodatni senzorski ulaz za spajanje strujnih kliješta ili šanta proširuje mjerni raspon struje kako bi se zadovoljili zahtjevi korisnika. Najbolji model, R&S®NPA701 tester sukladnosti, pokriva performanse i protokole sukladnosti kao što su IEC 62301, EN 50564 ili EN 61000-3-2.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- uključujući kabel za napajanje
