Roco 10836 Z21 switch Decoder dekoder uključivanja modul
EAN:
Šifra proizvođača:
Kataloški br.:
28 kom. - zaliha Njemačka
Broj
Ukupno (97,99 € / komad)
97,99 €
sa PDV-om
Istaknuti proizvodi i detalji

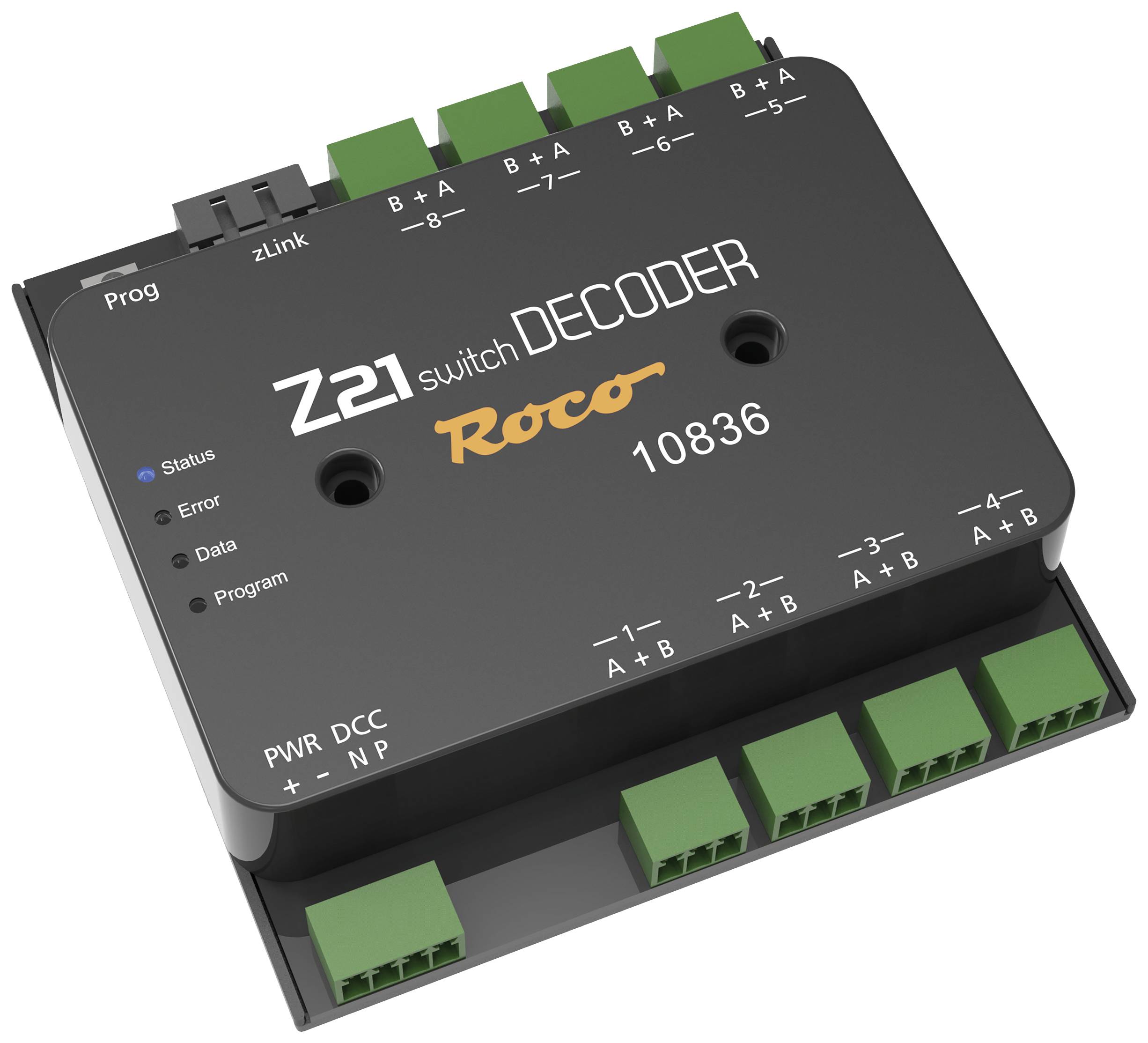

Roco 10836 Z21 switch Decoder dekoder uključivanja modul
- 8 parova izlaza može se postaviti nezavisno
- Opciono napajanje s vanjskim prekidačkim napajanjem
- Programirati s RailComom na glavnoj stazi (POM)
- Zaštićen od preopterećenja i kratkog spoja
- Mogućnost ažuriranja
Tehnički podaci
- Izlazna struja 2 A
- Ulazni napon: 12 – 20 V
- Vrsta proizvoda
dekoder uključivanja
- Proizvođač dekodera
Roco
- Digitalni format
dcc
- Izvedba dekodera
modul
- Vrsta graditeljstva
dodatna oprema
- Podesivi efekti
osvjetljenja
- Broj izlaza
8 x
- Broj uklopnih funkcija
16
- Domet adrese
1–2040
- Struja na izlazima s prekidačima (maks.)
2 A
- RailCom potpora
da
- Dužina
104 mm
- Širina
104 mm
- Visina
25 mm
- Starosna skupina
iznad 15 godina
- dim.
(D x Š x V) 104 x 104 x 25 mm
- Proizvođač-br. dijela
10836
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2613100 Roco 10836 Z21 switch Decoder dekoder uključivanja modul
Opis
Z21 dekoder prekidača je univerzalno upotrebljiv DCC dekoder s izlaznom snagom od 2 ampera za do 8 prekidača ili do 16 potrošača kao što su LED diode i žarulje.
Jednostavno povezivanje
Kako se ne bi nepotrebno opterećivali izlazi upravljačke jedinice ili pojačivača, može se spojiti zasebno napajanje istosmjernom strujom. Ako je ožičenje što jednostavnije, željeznički signal se može jednostavno koristiti kao izvor napajanja. Izlazi su također zaštićeni od preopterećenja i kratkog spoja.
Podesivi izlazi
Svaki od 8 izlaznih parova može se neovisno postaviti na različite načine rada. Oni su već unaprijed konfigurirani i mogu se lako odabrati. Svaki izlazni par može se također pojedinačno prigušiti kako bi se precizno podesilo osvjetljenje.
Idealno za: Podesivi načini rada
Dvostruki zavojni pogoni
Jednostavni svjetlosni signali
Rasvjeta
Upravljački releji
Standardni rad – S konfigurabilnim radnim ciklusom za pogone s dvostrukom zavojnicom
Trenutni rad – Za sklopke i rastavljače, prebacujte ovisno o trajanju rada na ručnom kontroleru (kao u 10775)
Bistabilan kontinuirani rad – uključivanje ili prebacivanje za rasvjetu i signale
Bistabilan kontinuirani rad – uključivanje ili prebacivanje sa simulacijom žarulje
Izmjenična žaruljica
Izmjenični pokazivači smjera sa simulacijom žarulje
Brojevi prekidača 1–2040
Ovaj tekst je strojno preveden.
Jednostavno povezivanje
Kako se ne bi nepotrebno opterećivali izlazi upravljačke jedinice ili pojačivača, može se spojiti zasebno napajanje istosmjernom strujom. Ako je ožičenje što jednostavnije, željeznički signal se može jednostavno koristiti kao izvor napajanja. Izlazi su također zaštićeni od preopterećenja i kratkog spoja.
Podesivi izlazi
Svaki od 8 izlaznih parova može se neovisno postaviti na različite načine rada. Oni su već unaprijed konfigurirani i mogu se lako odabrati. Svaki izlazni par može se također pojedinačno prigušiti kako bi se precizno podesilo osvjetljenje.
Idealno za: Podesivi načini rada
Dvostruki zavojni pogoni
Jednostavni svjetlosni signali
Rasvjeta
Upravljački releji
Standardni rad – S konfigurabilnim radnim ciklusom za pogone s dvostrukom zavojnicom
Trenutni rad – Za sklopke i rastavljače, prebacujte ovisno o trajanju rada na ručnom kontroleru (kao u 10775)
Bistabilan kontinuirani rad – uključivanje ili prebacivanje za rasvjetu i signale
Bistabilan kontinuirani rad – uključivanje ili prebacivanje sa simulacijom žarulje
Izmjenična žaruljica
Izmjenični pokazivači smjera sa simulacijom žarulje
Brojevi prekidača 1–2040
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Dekoder prekidača Z21
- 4-pinski priključak za spajanje tračnica i napajanje
- Osam 3-pinskih priključaka za izlaze 1 do 8
- Upute.
