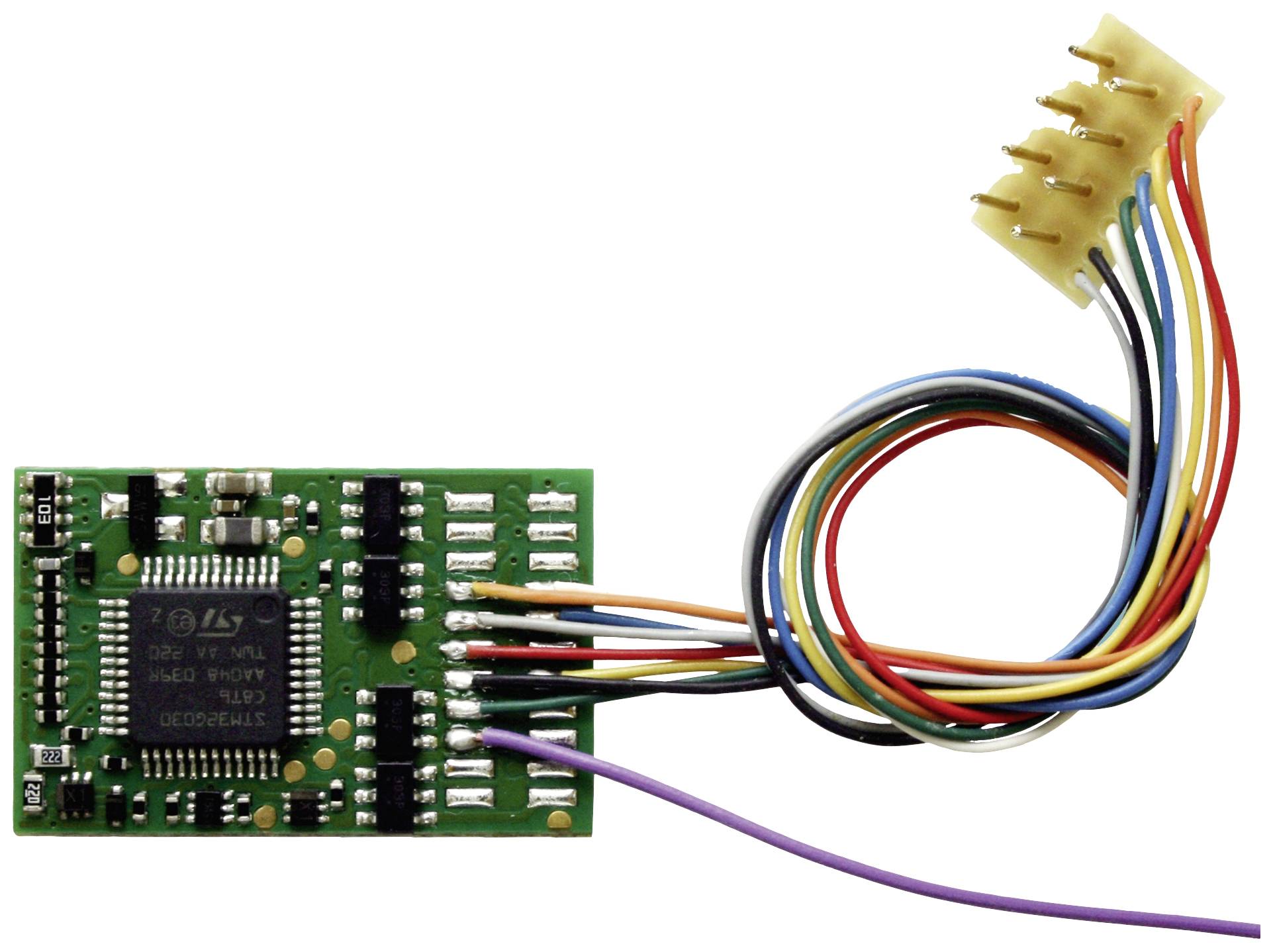

TAMS Elektronik 41-04432-01 LD-G-43, NEM 652 lokdecoder modul, s utikačem

Digitalni rad u Motorola formatu:
Maksimalno 255 adresa
14 ili 27 brzinskih koraka
Funkcijske tipke F0 do F8 (F5 do F8 putem druge adrese)
Programiranje: registri

Digitalni rad u DCC formatu:
127 osnovnih adresa ili 10.239 proširenih adresa
14, 28 ili 128 brzinskih koraka
Funkcijske tipke od F0 do F28
Programiranje: konfiguracijske varijable (izravno programiranje na stazi za programiranje, usklađeno s DCC-om) ili POM (programiranje na glavnoj = programiranje glavne staze)

analogni rad
istosmjerna ili izmjenična struja
Automatska analogna detekcija

Prilagodba različitim tipovima motora i tipovima lokomotiva:
Postavljanje parametara kontrole opterećenja (KP, KI, KD)
faktor pojačanja
Definicija linearne (moguće savijene) karakteristike brzine postavljanjem početne, srednje i maksimalne brzine
U načinu rada s 27/28 koraka brzine: individualna dodjela napona motora svakom koraku brzine

manevarski zupčanik
Smanjenje brzine svih razina brzine za oko 50%
Prebacivanje na ranžirni prijenos pomoću funkcijske tipke

Odgoda ubrzanja i kočenja:
Može se postaviti zasebno
Uključivanje i isključivanje funkcijskom tipkom

Automatski procesi
Automatsko kočenje kada postoji nesimetričan napon kolosijeka (ABC metoda)
Automatsko njihalo (putem ABC postupka)
Uključivanje i isključivanje ovisno o brzini. Primjeri primjene: Uključivanje i isključivanje dugih svjetala ili rasvjete vozačeve kabine.
Funkcija manevriranja dodjeljivanjem manevarskog zupčanika i manevarskog svjetla istoj funkcijskoj tipki
Automatsko odvajanje
Konstantan put kočenja
Uključivanje i isključivanje izlaza pomoću sklopnih ulaza
Automatska registracija putem DCC-A

izlazi funkcija
Dodjela funkcija izlazima s mapiranjem funkcija prema RCN-227. Svakoj funkciji može se dodijeliti jedan ili više izlaza (F0 do F28, svaki zasebno za vožnju naprijed i nazad). Također postoji mogućnost dodjele različitih funkcija funkcijama od prekidača "OFF".
Dodjeljivanje izlaza funkcijskim tipkama: po slobodnom odabiru

Učinci izlaza funkcije:
Mjenjanje ovisno o smjeru
Manevarsko svjetlo: Prilikom prelaska u manevarski način rada uključuju se signali manevarske lokomotive i istovremeno gase signali za normalan rad.
Obrnuto uključivanje: U položaju "on" dodijeljeni izlaz je isključen, u položaju "off" je uključen.
Treperenje: Naizmjenično treptanje generira se dodjeljivanjem funkcije treptanja 2 izlaza i funkcije "obrnutog prebacivanja" jednom od dva izlaza. Frekvencija treptanja postavlja se zasebno za svaki izlaz.
Udarac: Funkcijski izlazi mogu se postaviti na takav način da prvo primaju puni napon maksimalno oko 12,5 sekundi, a zatim se isključuju. Primjer primjene: Kod nekih vrsta električnih spojnica, za odvajanje je potreban puni napon. Da bi se spojke zaštitile, tada se napon mora isključiti.
Prigušivanje: Za smanjenje napona na izlazu. Primjer primjene: Žarulje namijenjene analognom radu u starijim vozilima mogu se prigušiti i ne moraju se mijenjati nakon ugradnje dekodera.
Uzastopno prigušivanje gore i dolje: Za postupno povećanje ili smanjenje napona na izlazu: Primjer primjene: Simulacija starih uljnih ili žarulja sa žarnom niti.
simulacija požara

Pokretanje funkcija:
Pritiskom na funkcijske tipke i/ili
Automatski preko dva preklopna ulaza. Preklopni ulazi aktiviraju se preko vanjskih kontakata, npr. preko reed kontakata ili Hallovih senzora u kombinaciji s trajnim magnetima u tračnici.

Zvuk
SUSI sučelje koje odgovara RCN-600 za spajanje eksternog SUSI zvučnog modula

Rješenje za povratne informacije s RailComom
RailCom odašiljač prema RCN-217: Slanje adrese dekodera
Slanje dinamičkih RailCom informacija: statistika prijema
Čitanje životopisa
