Name: TAMS Elektronik 42-01194-01-C FD-Next18 funkcijski dekoder bez kabela
Brand: TAMS Elektronik
SKU: 3207337
Availability: InStock

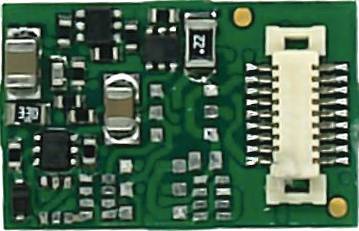

Mala zelena elektronička pločica s različitim SMD komponentama, uključujući otpornike i kondenzatore, na njenoj površini.

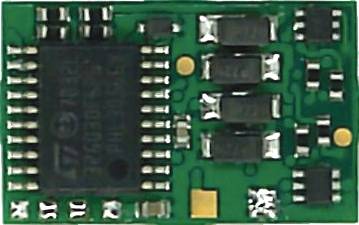

Zelena ploča tiskane elektroničke pločice s integriranim kolom s lijeve strane, nekoliko kondenzatora i otpornika s desne strane.

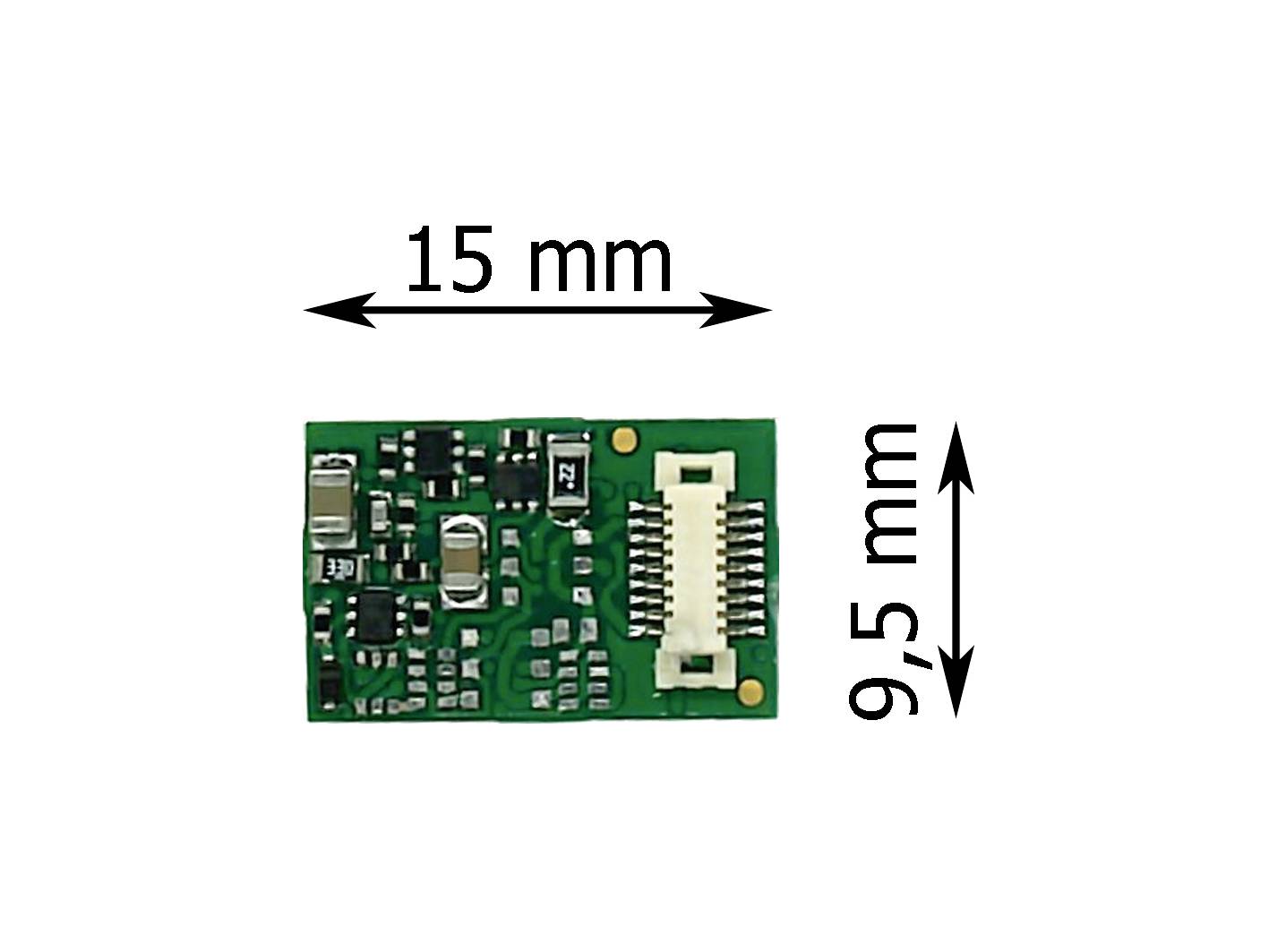

Zeleni elektronički komponenta s nekoliko malih elemenata, širok 15 mm i visok 9,5 mm.

1/3

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

32 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (21,99 € / komad)

21,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

TAMS Elektronik 42-01194-01-C FD-Next18 funkcijski dekoder bez kabela

Sve funkcije sučelja Next18 uključujući SUSI zauzete
Ploča opremljena SMD-om

Tehnički podaci

Formati podataka: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF prema NMRA i RCN standardima)
Formati za automatsku registraciju dekodera vozila: DCC-A koji odgovara RCN-218 (može se isključiti)
Format povratne informacije: RailCom prema RCN-217 (može se isključiti)
Next18 sučelje koje odgovara RCN-118
4 izlaza pojačane funkcije (F0f, F0f, AUX1 i AUX2)
2 nepojačana izlaza (AUX5 i AUX6)
Ovisno o konfiguraciji: 2 izlaza bez pojačala (AUX3 i AUX4) ili 2 priključka za sabirnicu vlaka, npr. "Podaci (DATA)" i "Sat (CLOCK)" sučelja SUSI
1 priključak za vanjski pričuvni kondenzator (kapacitet 100 do 220 µF, napon min. 35 V) ili vanjski međuspremnik
Napajanje: 12 - 20 volti digitalni napon ili analogni pogonski transformator (izravni napon)
Potrošnja struje (bez priključenih potrošača): max 20 mA
Klasa zaštite: IP 00 (što znači: nema zaštite od stranih tijela, kontakta ili vode)
Zaštita od preopterećenja: automatsko isključivanje dekodera ako se prekorači dopuštena struja motora ili ukupna struja
Težina: oko 0,6 g

Vrsta proizvoda: funkcijski dekoder

Proizvođač dekodera: Tams

Digitalni format: dcc
mm

Izvedba dekodera: bez kabela

Sučelja: bez kabela

Podesivi efekti: zatamnjenje
bljeskalica
manevriranje svjetla
osvjetljenja
jednostruko treptanje
udaranje
svjetlosni signali
unutarnje osvjetljenje

Broj izlaza: 4 x

Broj uklopnih funkcija: 4

Domet adrese: DCC: 127 oder 10.239 | MM: 255

Kablovi za kretanje i kočenje, mogu se postaviti odvojeno: ne

Maks. ukupna struja: 1000 mA

Moguć je analogni pogon: Da

Automatsko prepoznavanje sustava: da

Regulacija tereta: da

RailCom potpora: da

Sučelje Susi: da

Integrirano automatsko njihalo: ne

Dužina: 15 mm

Širina: 9.5 mm

Visina: 2.9 mm

Starosna skupina: iznad 15 godina

dim.: (D x Š x V) 15 x 9.5 x 2.9 mm

Proizvođač-br. dijela: 42-01194-01-C

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 funkcijski dekoder bez kabela

Opis

Digitalni rad u formatu Motorola II:
Maksimalno 255 adresa
14 ili 27b razine brzine
Funkcije F0 do F8 (F5 do F8 preko druge adrese)
Programiranje: registri

Digitalni rad u DCC formatu:
127 osnovnih adresa ili 10.239 proširenih adresa
14, 28 ili 128 razina brzine
Funkcije F0 do F28
Programiranje: Konfiguracijske varijable (izravno programiranje na stazi za programiranje, usklađeno s DCC) ili POM (programiranje na glavnoj = programiranje glavne staze)

Analogni rad:
Analogni sustavi s istosmjernim vučnim transformatorom
Automatsko analogno prepoznavanje
Može se isključiti

Automatski procesi
Uključivanje i isključivanje ovisno o brzini. Primjeri primjene: Uključivanje i isključivanje dugih svjetala ili rasvjete vozačeve kabine.
Automatska registracija putem DCC-A

Izlazi funkcija
Dodjeljivanje funkcija izlazima s mapiranjem funkcija prema RCN-227. Svakoj funkciji može se dodijeliti jedan ili više izlaza (F0 do F28, svaki zasebno za vožnju naprijed i nazad). Funkcijama je također moguće dodijeliti funkciju koja nije "OFF" sklopka.
Dodjeljivanje izlaza funkcijama: po slobodnom odabiru

Učinci izlaza funkcije:
Prebacivanje ovisno o smjeru
Manevarsko svjetlo: Prilikom prelaska u manevarski način rada uključuju se signali manevarske lokomotive i istovremeno gase signali za normalan rad.
Obrnuto uključivanje: U položaju "on" dodijeljeni izlaz je isključen, u položaju "off" je uključen.
Treperenje: Dodjeljivanjem funkcije treptanja 2 izlaza i funkcije "obrnutog prebacivanja" jednom od dva izlaza, generira se naizmjenično treptanje. Frekvencija treptanja postavlja se zasebno za svaki izlaz.
Prigušivanje: Za smanjenje napona na izlazu. Primjer primjene: Svjetla u starijim vozilima namijenjenim za analogni rad mogu se prigušiti i ne moraju se mijenjati nakon ugradnje dekodera.
Uzastopno prigušivanje gore i dolje: Za postupno povećanje ili smanjenje napona na izlazu: Primjer primjene: Simulacija starih uljnih ili žarulja sa žarnom niti.
Simulacija požara
Uključivanje/isključivanje pri definiranom naponu (brzini)

Pokretanje funkcija:
Pritiskom na funkcijske tipke / uključivanje/isključivanje funkcija

Povratne informacije s RailComom
RailCom odašiljač prema RCN-217: Slanje adrese dekodera
Slanje dinamičkih RailCom informacija: statistika prijema
Čitanje životopisa
