Konektori i kabeli Konektori Priključci za tiskane pločice Sustavi višestrukih pinskih konektora, sustavi višestrukih ženskih konektora

PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 10 Raster: 5 mm 50130100001E 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:

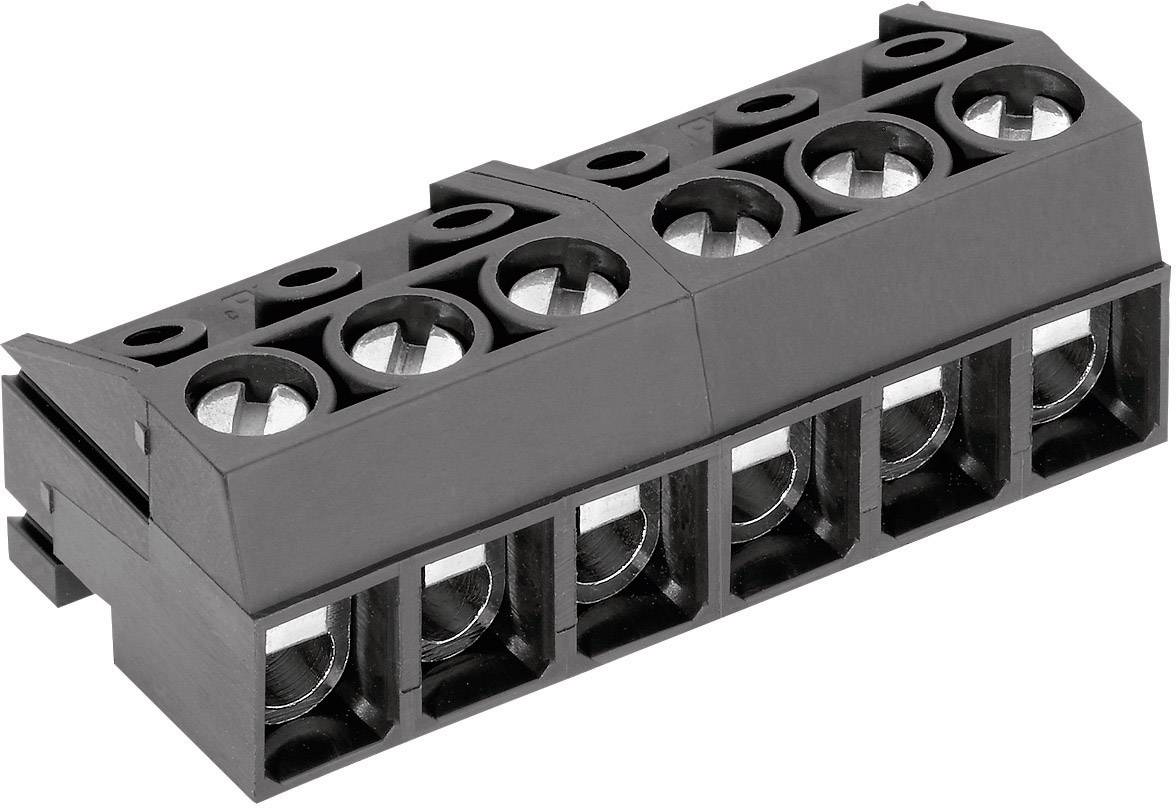

Crni, pravokutni priključni konektor s nekoliko okruglih priključnih otvora. Pogodan za električne sklopove.
Slika slična
Crni, pravokutni priključni konektor s nekoliko okruglih priključnih otvora. Pogodan za električne sklopove.

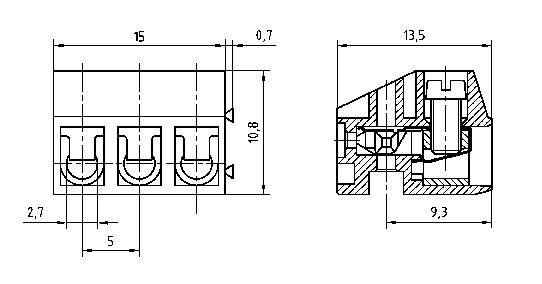

Tehnički nacrt priključka s dimenzijama u milimetrima. Čeoni i bočni pogled prikazuju tropolni raspored i detaljan presjek.
1/2
Slika slična
Vrsta proizvoda
kućište kabelske utičnice
Konstrukcija
žženski konektor, ravni
Broj redova
1
Serija
AK130
RM
5 mm
Tehnički list (PDF)
Deutsch (Deutschland)
PTR Hartmann
Nije dostupno


Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Često se kupuje zajedno
  • Pribor

Istaknuti proizvodi i detalji

PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 10 Raster: 5 mm 50130100001E 1 St.

  • Content: 1 St.
  • Broj redova: 1
  • Ukupan broj polova: 10
  • VDE-znak ispitivanja: Trokutasti logotip s slovima 'VDE' koji označava testirano sigurnost i kvalitetu kod električnih proizvoda.
  • Stiliziran logotip 'CRAUS'-a u velikim slovima, uglavnom velikim tiskanim slovima, na bijeloj pozadini.

Tehnički podaci

  • Passendes Gegenstück: STL130
Vrsta proizvoda

kućište kabelske utičnice

Konstrukcija

žženski konektor, ravni

Broj redova

1

Sustavski priključak

wire-to-board

Serija

AK130

RM

5 mm

Broj polova po redu

10

Ukupan broj polova

10

Širina

50.00 mm

Nazivna struja

8 A

Nazivna struja - zaokružena

8 A

Sadržaj

1 St.

AWG maks.

12

AWG min.

22

Dužina skidanja izolacije (maks.)

6.00 mm

dim.

(D x Š x V) 10.80 x 50.00 x 13.50 mm

Priključak

vijčana stezaljka

priključak

Operativni smjer

okomito na tiskanu pločicu

Materijal kućišta

pa 6.6

Proizvođač-br. dijela

50130100001E

Boja

siva

Industrijsko pakiranje

ne

Kontaktni materijal

elektrolitski bakar

Kontaktna površina, utična strana

pocinkovano

Nazivni napon

300 V

Visina

13.50 mm

Dužina

10.80 mm

Maks. presjek

2.50 mm²

Presjek (min.)

0.14 mm²

RoHS-konforno

Da

Smjer priključenja

horizontalno na tiskanu pločicu

Maks. temperatura

+105 °C

Min. temperatura

-30 °C

Tip

AK130/10-5.0

Varijante(Sve stavke su sa PDV-om, plus dostava)

Širina
Ukupan broj polova

PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 10 Raster: 5 mm 50130100001E 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 10 Raster: 5 mm 50130100001E 1 St.

732100


Ovaj proizvod
50.00 mm
10
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 2 Raster: 5 mm 50130022001G 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 2 Raster: 5 mm 50130022001G 1 St.

729809


13.50 mm
2
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 3 Raster: 5 mm 50130030001G 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 3 Raster: 5 mm 50130030001G 1 St.

729817


15.00 mm
3
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 5 Raster: 5 mm 50130050001G 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 5 Raster: 5 mm 50130050001G 1 St.

729825


25.00 mm
5
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 4 Raster: 5 mm 50130040001G 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 4 Raster: 5 mm 50130040001G 1 St.

732031


20.00 mm
4
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 6 Raster: 5 mm 50130060001G 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 6 Raster: 5 mm 50130060001G 1 St.

732059


30.00 mm
6
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 8 Raster: 5 mm 50130080001E 1 St.
PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 8 Raster: 5 mm 50130080001E 1 St.

732085


40.00 mm
8

Dokumenti i preuzimanja

Podatkovna tablica

Deutsch (Deutschland)

Podatkovna tablica 732100 PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 10 Raster: 5 mm 50130100001E 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 732100 PTR Hartmann kućište kabelske utičnice AK130 Ukupan broj polova 10 Raster: 5 mm 50130100001E 1 St.
