Name: PTR Hartmann 1010-D-0.8NE-AU-1.0 pin za precizno testiranje
Brand: PTR Hartmann
SKU: 737045
Availability: SoldOut

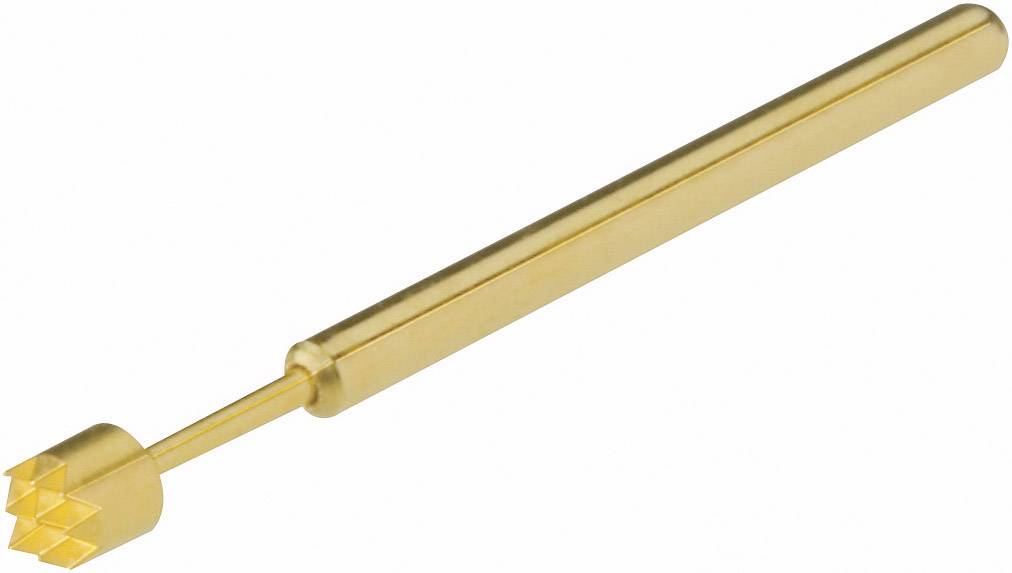

Zlatni žigosač zvijezda s dugačkom drškom, koji se koristi za utiskivanje zvjezdastih uzoraka na materijalima.

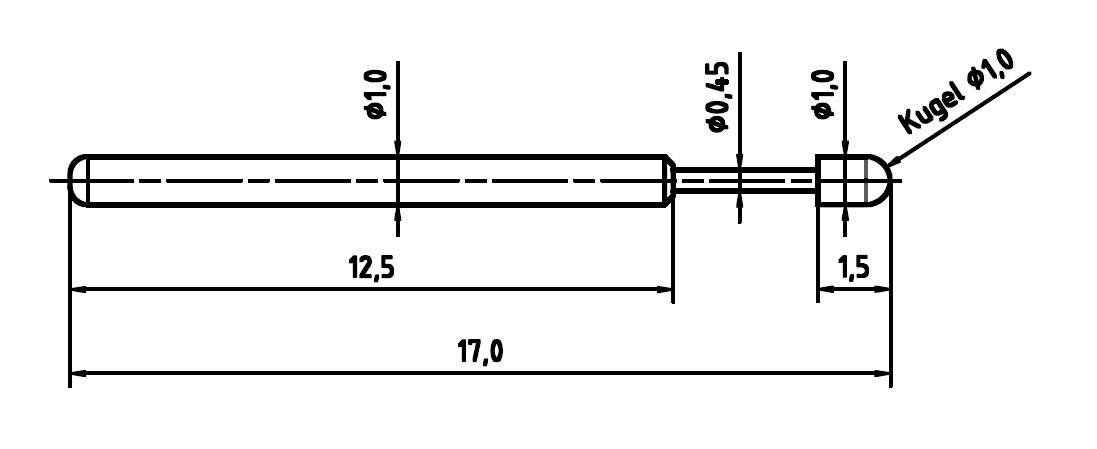

Tehnički nacrt olovke s mjerama: Ukupna dužina 17,0, tijelo 12,5, kugla ø1,0, vrh ø0,45, dužina vrha 1,5.

Shematski prikaz cilindričnog objekta s kuglom na kraju, označen slovom 'D'.

1/3

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (4,29 € / komad)

4,29 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Volumenski otpor: ≤20 mΩ

Nazivna struja: 2 A

Nazivna struja - zaokružena: 2 A

Oplemenjenje: zlato

Oblik glave: D

Tip: 1010-D-0.8NE-AU-1.0

RM: 1.91 mm

Hod amortizera: 3 mm

Zatik-Ø: 1 mm

Dužina zatika: 17 mm

Opružna snaga: 0.8 N

Prolazni otpor: ≤ 20 mΩ

Nazivna struja: 2 A

Duljina utikača: 17.0 mm

RoHS-konforno: Da

Vrsta proizvoda: pin za precizno testiranje

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 737045 PTR Hartmann 1010-D-0.8NE-AU-1.0 pin za precizno testiranje

Upute za rad i sigurnost

Upute za rad i sigurnost 737045 PTR Hartmann 1010-D-0.8NE-AU-1.0 pin za precizno testiranje

Opis

Precizna ispitna olovka serije 1010
Elastični kontakti za sklopove i testiranje tiskanih pločica. Tuljac s priključkom za krimpanje ili lemljenje za seriju 1010.

Napomene

Tipska oznaka:

xxxx (serija) - xx (oblik glave) - x.xN (kontaktni tlak) - xx (dorada) - xx.xx (glava Ø u mm / materijal glave)

Rafinacija: AU = zlato, RH = rodijum, NI = nikal; Materijal za glavu: M = mesing, C = berilijska bronca.

Opis

Precizna ispitna olovka serije 1010
Elastični kontakti za sklopove i testiranje tiskanih pločica. Tuljac s priključkom za krimpanje ili lemljenje za seriju 1010.
