Name: PQ Plus UMD 98RCM-T digitalni ugradbeni mjerni uređaj
Brand: PQ Plus
SKU: 2143167
Availability: BackOrder

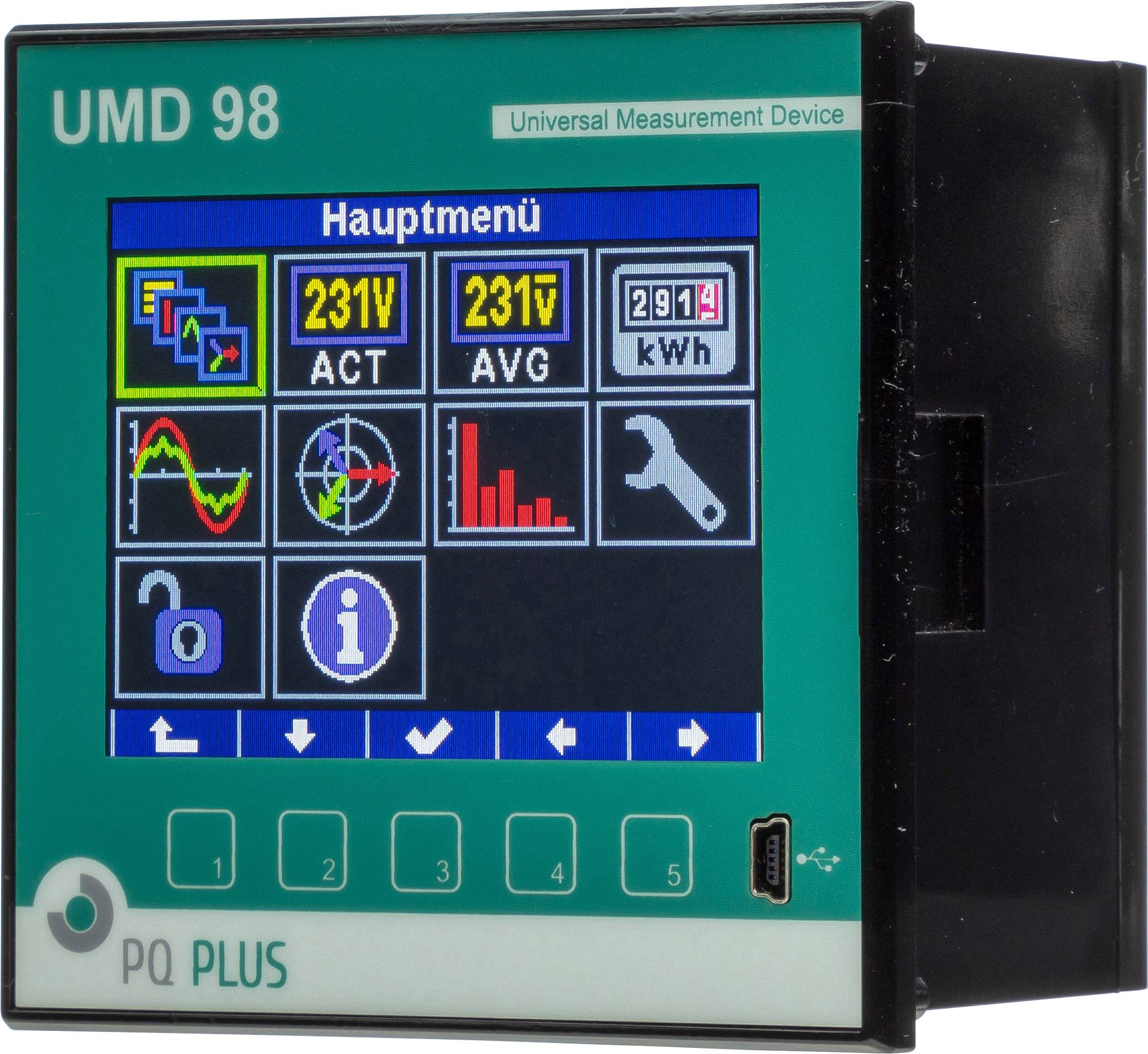

Mjerni uređaj UMD 98 s ekranom, prikazuje izbornik sa simbolima za nadzor struje i naponske indikatore od 231V (ACT) i 231V (AVG).

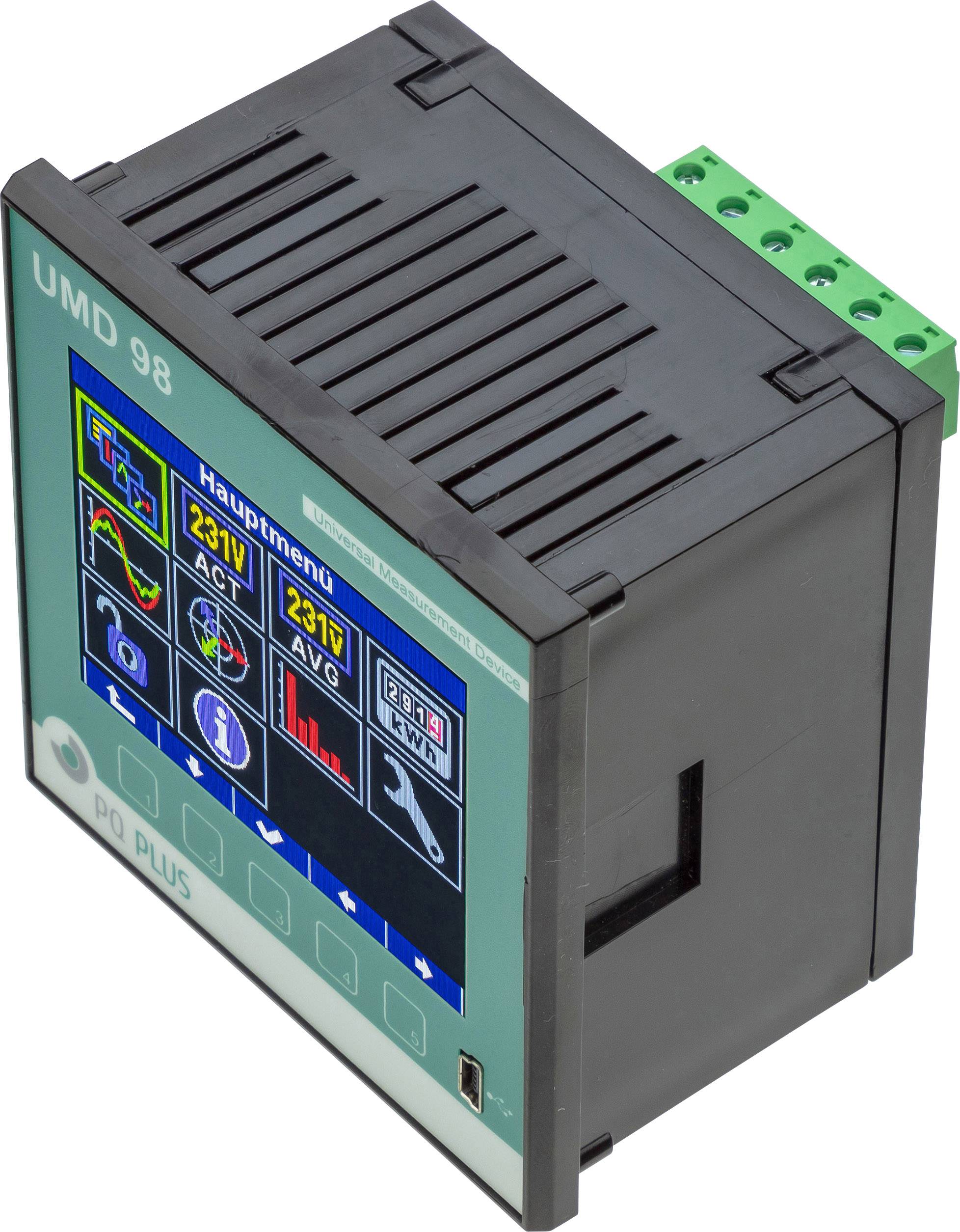

Digitalni mjerni uređaj s ekranom prikazuje različite mjerne vrijednosti poput napona i struje. Na vrhu piše 'UMD 98'.

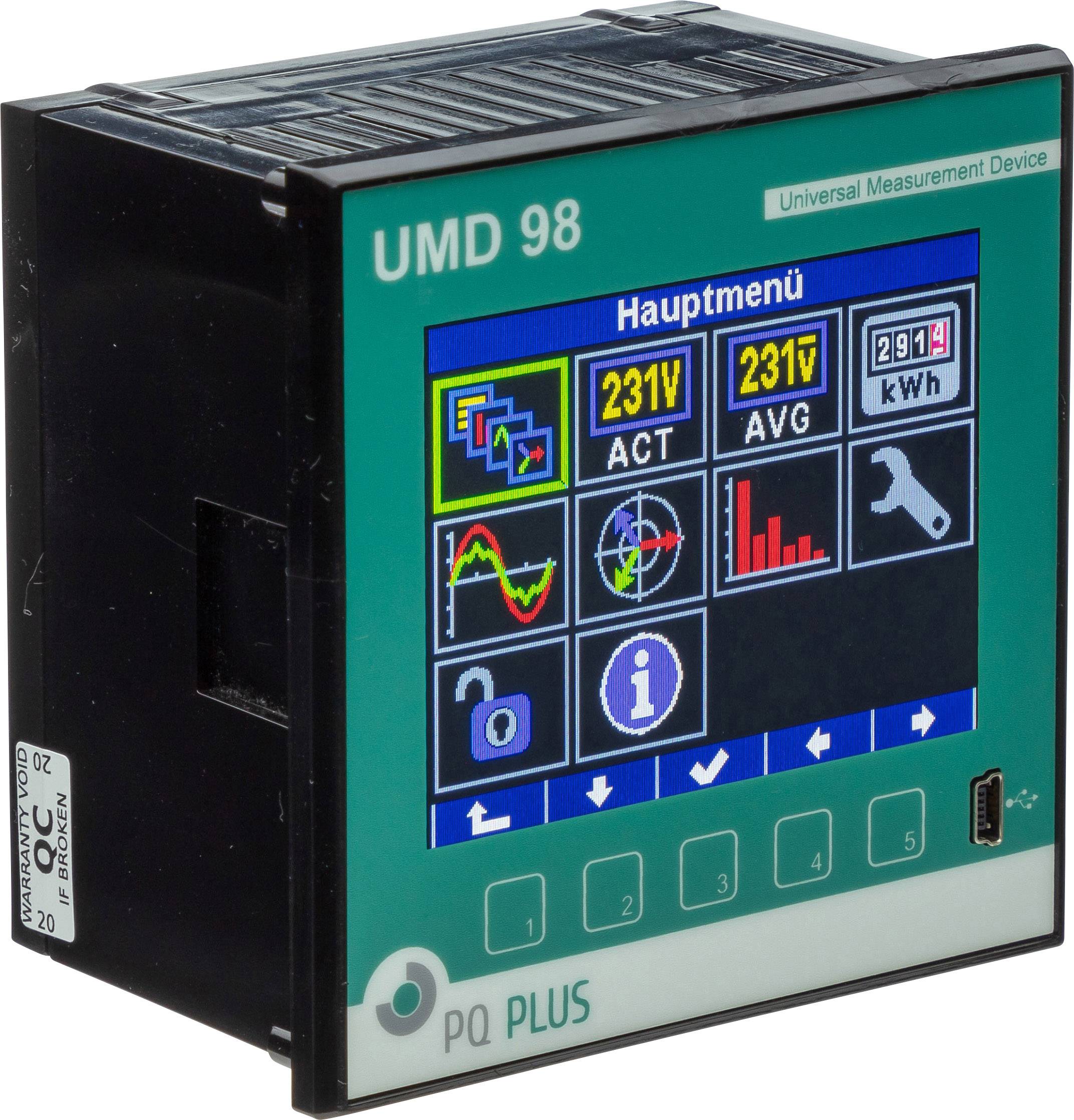

Električni mjerni uređaj s digitalnim zaslonom prikazuje mjerne vrijednosti električne struje poput napona, jakosti struje i potrošnje energije.

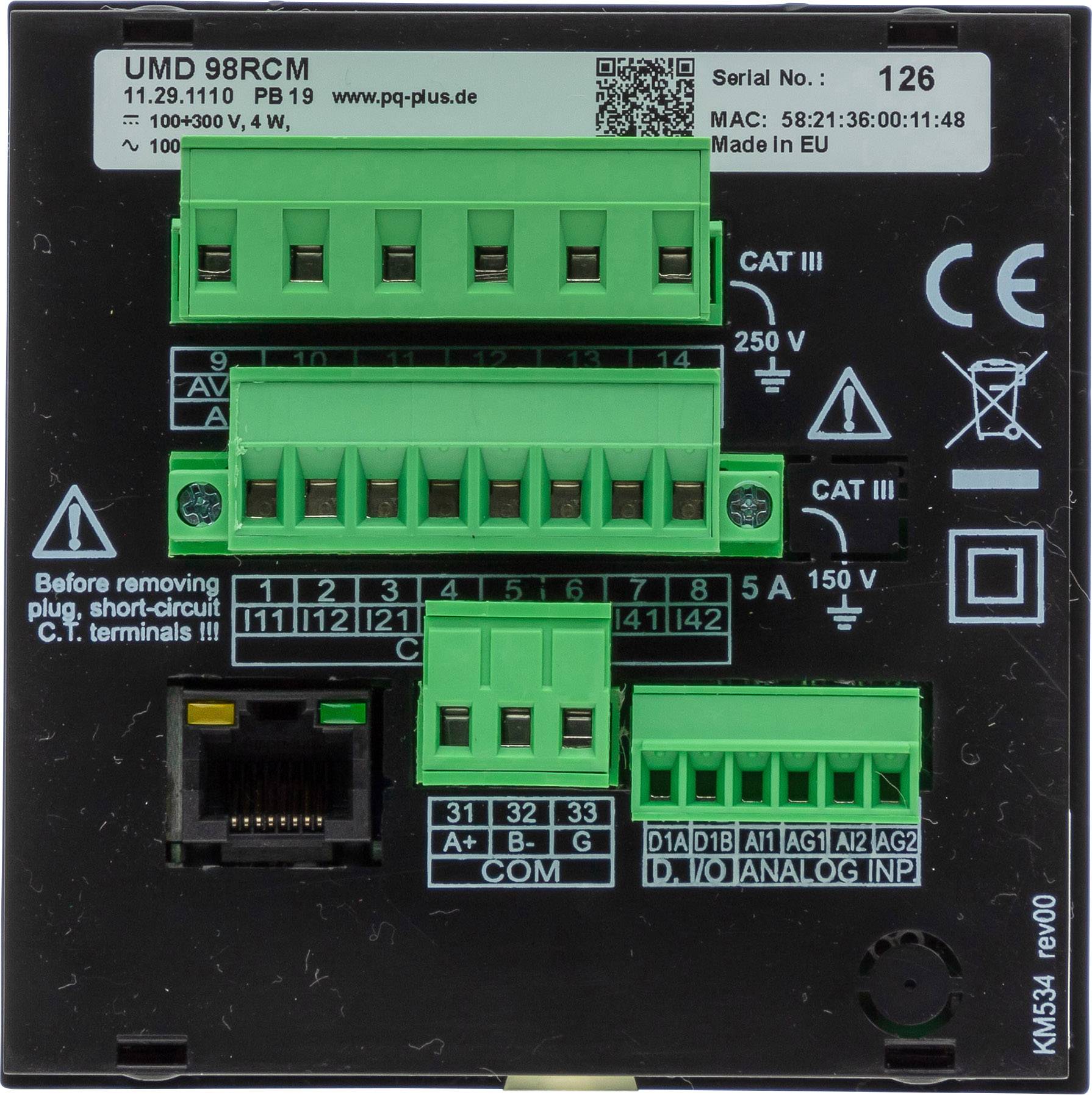

Elektronički uređaj sa zelenim priključnim stezaljkama, Ethernet priključkom i različitim naponskim kategorijama.

1/4

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (929,00 € / komad)

929,00 €

uklj. PDV

samo 48,15 €

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Tehnički podaci

Vrsta proizvoda: digitalni ugradbeni mjerni uređaj

Mjerna funkcija: napon

Mjerno područje (min.): 8 V

Tip: UMD 98RCM-T

Mjerni raspon (maks.): 865 V

Tehnologija prikaza: grafički

: IP40 (sprijeda)
IP20 (pozadi)

Širina za ugradnju: 96 mm

Ugradbena visina: 96 mm

dim.: (D x Š x V) 80 x 96 x 96 mm

Osvjetljenje zaslona: RGB

Posebne značajke: zaslon u boji

Dubina ugradnje: 80 mm

Kategorija mjerenja: CAT III 300 V

Širina: 96 mm

Visina: 96 mm

Dužina: 80 mm

Sučelja: LAN

Sučelja: Ethernet

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2143167 PQ Plus UMD 98RCM-T digitalni ugradbeni mjerni uređaj

Upute za rad i sigurnost

Upute za rad i sigurnost 2143167 PQ Plus UMD 98RCM-T digitalni ugradbeni mjerni uređaj

Opis

UMD 98 ugrađen je mjerni uređaj na prednjoj ploči visokih performansi i zamjenjuje sve analogne mjerne uređaje. Mjeri struju i napon 3/4 faze u radu s četiri kvadranta u klasi 0,2 i na taj način djeluje u klasi 0,5s kao i sve uobičajene veličine mreže, npr. Harmonike do 50. Harmonici. Uređaj je spojen preko strujnih transformatora s N / 5 A i N / 1 A. To mapira kvalitetu mreže prema EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Ima sjajan grafički sjajni zaslon u boji. UMD 98 prikladno se koristi pomoću 5 funkcijskih tipki. Ima analogni ulaz za RCM mjerenje. Može se koristiti u TN-S mrežama 230/400 V. Ima veliku memoriju od 512 MB i integrirani web poslužitelj. Uređaju se može pristupiti putem Ethernet sučelja (s 5 portova) i mini USB veze na prednjoj strani. To znači da se internetski protokoli mogu očitati i PLC i sustavi upravljanja zgradom mogu se lako povezati. Integrirani su i digitalni ulazi / izlazi i serijski RS485 sučelje. Firmver se može proširiti pomoću modula firmvera PQ S i GO za mrežnu analizu. Uređaj je parametriziran ili vizualiziran pomoću ENVIS softvera. CPU radi na 25,6 kHz.

Ovaj tekst je strojno preveden.

Izvedba

Messung:Napon (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 terminal 0,2 trenutna IL1; IL-2; IL3; U; 2xRCM Cl. 0,2 uvoz / izvoz jačine / reaktivne snage po fazi L1; L2; L3; po tarifi T1; T2; T3 aktivna snaga P1; P2; P3; 3P uvoz; Izvoz, ukupna terminalna jalova snaga 0,5 Q1, Q2, Q3; 3Q klasa 1 prividna snaga S1; S2; S3; 3S harmonična izobličbena snaga D1 klase 1; D2; D3 faktor snage cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5 simetrija da harmonički napon THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl. 2 harmonička struja THDI1; THDI2; THDI3; Cl 2. harmonika po redoslijedu od 1. do 50. za faktor izobličenja U / I U1fh; U2fh; U3fh; I1fh; I2fh; I3fh frekvencija 40 ... 70 Hz Cl 0,05 aktivne energije 4 mjerenje uvoza / izvoza po kvadrantu po fazi; po tarifi; Ukupna reaktivna energija klase 0,5s 4 uvoza / izvoza mjerenja u kvadrantu po fazi; po tarifi; Opća mogućnost treperenja razreda 2: PQ SDatenlogger:Memorija (bljeskalica) ULN; ULL; I; P; Q; S; D; THDU; THDI; F; UFH; Status I / O; Uvoz / izvoz energije / aktivne jalove energije po fazi L1; L2; L3; po tarifi T1; T2; T3 naponski zavarivači Opcija: PQ S Oscilogramska funkcija Opcija: GOweitere Funktionen:Granične vrijednosti alarma alarma za prekoračenje / donje snimanje; I / O 1 digitalna memorija ulaza / izlaza 512 MB interval snimanja flash; min; h; dana; mjesec; godineKommunikation: RS485 Modbus max. 921600 baud Ethernet 100 Mbit / s USBElektrischer Anschluss:Napon napajanja U: 110 ... 250 V Potrošnja izmjenične struje 8 VA / 4 W prenaponske kategorije CAT III / 300 VMessbereiche:Nazivni napon 8 ... 660 V AC (400 V) opcionalno 20 .... 865 V (690) preopterećenje 1,2 kV LN / 1s impedancija 3,6 MOhm ulazni signal x / 1 // 5A; nadstrujni 1,2x U (maks. 70 A / 1s) brzina uzorkovanja 25,6 kHz opcija PQ ocjene: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Raspon radne temperature T: -25 ° C ... 60 ° C Područje temperature skladištenja T: -40 ° C ... 85 ° CElektromagnetische Verträglichkeit:Zračenje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 ozračivanje EN 55011 klasa A, EN 55022 klasa A Stupanj zaštite: Prednji IP40; opt. IP54, stražnja strana IP20Maße:ŠxVxD (mm) 96x96x80

Isporuka uključuje

UMD 98RCM-T
ENVIS Basic
