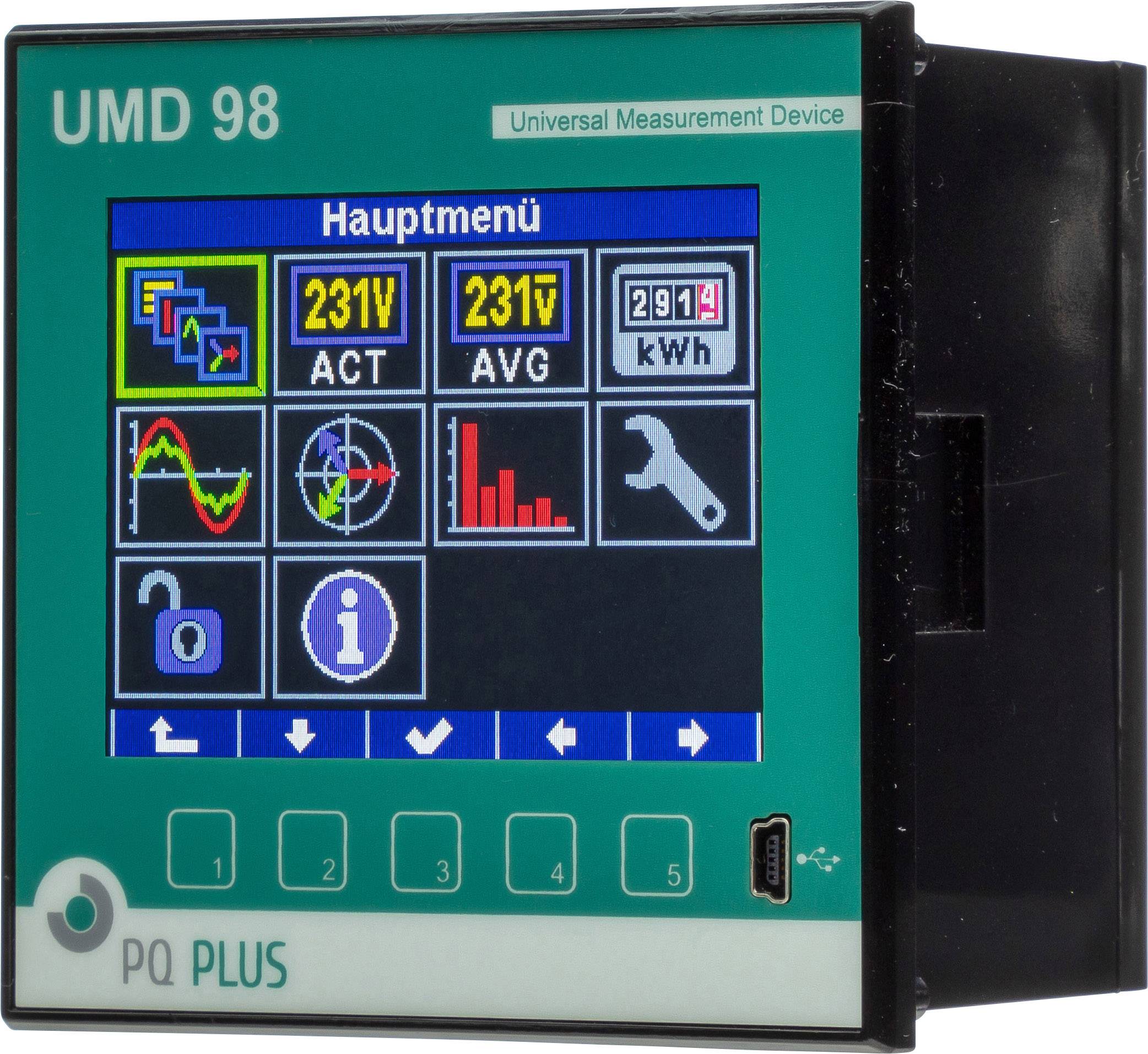

PQ Plus UMD 98RCM digitalni ugradbeni mjerni uređaj

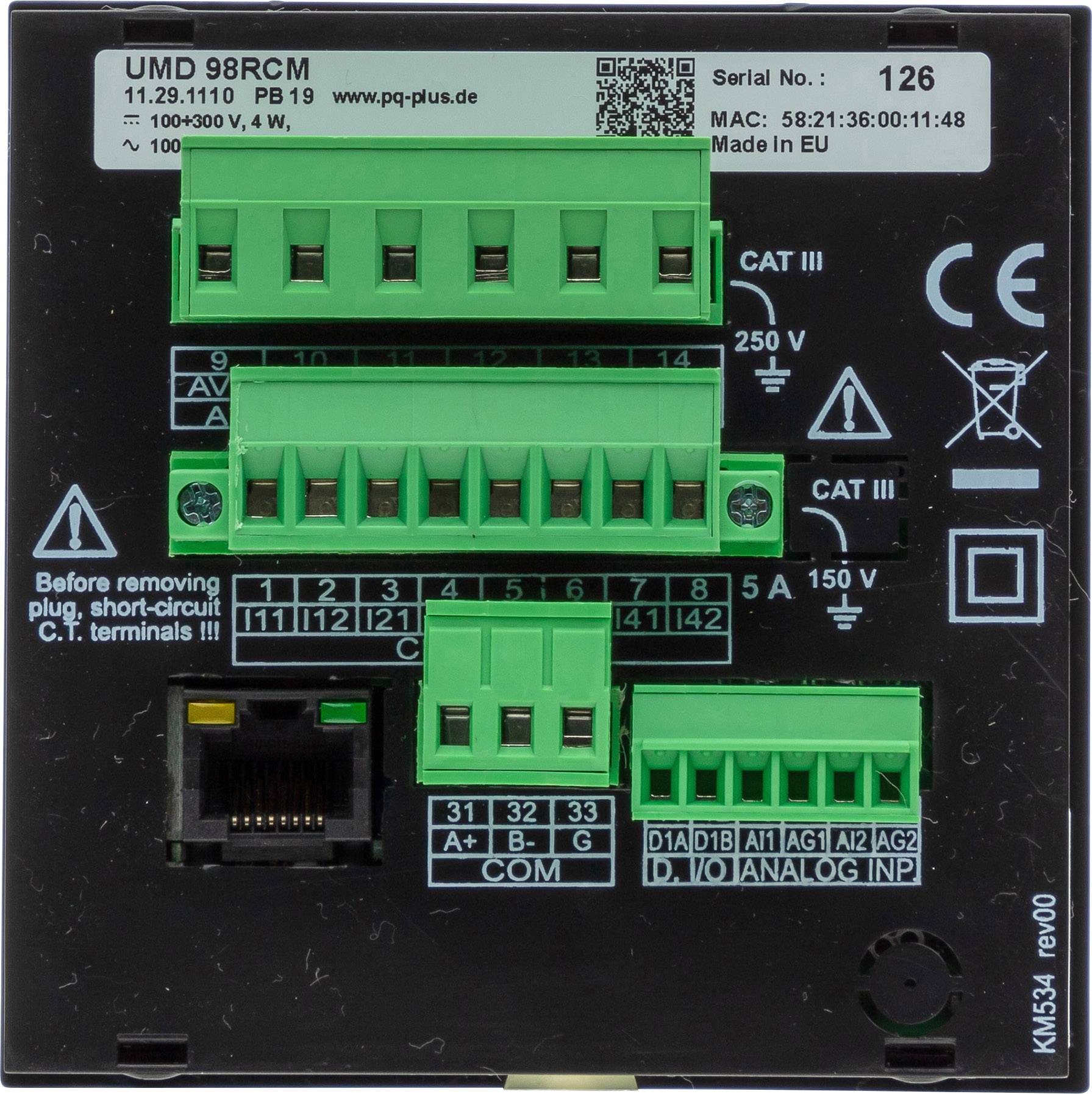

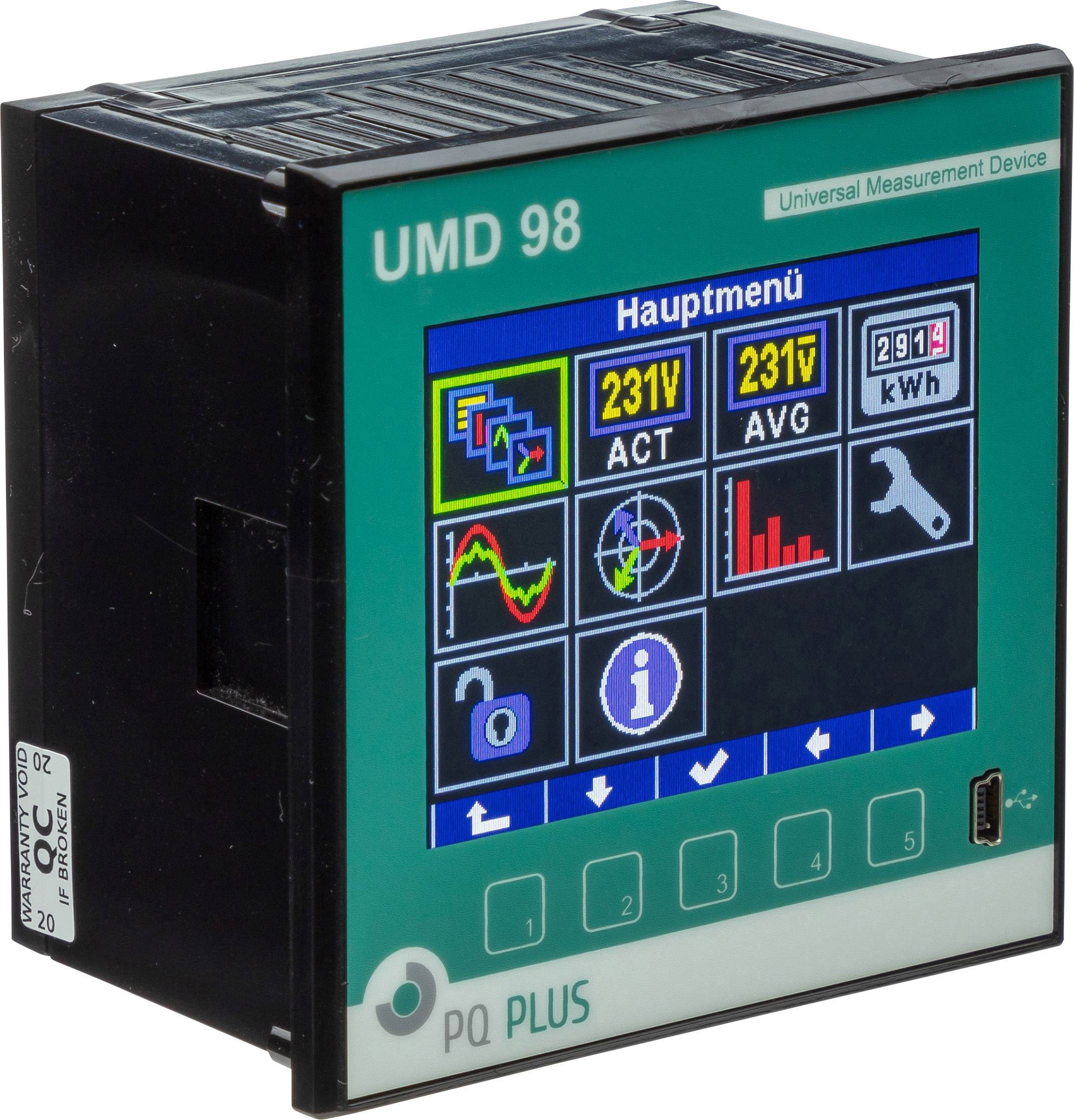

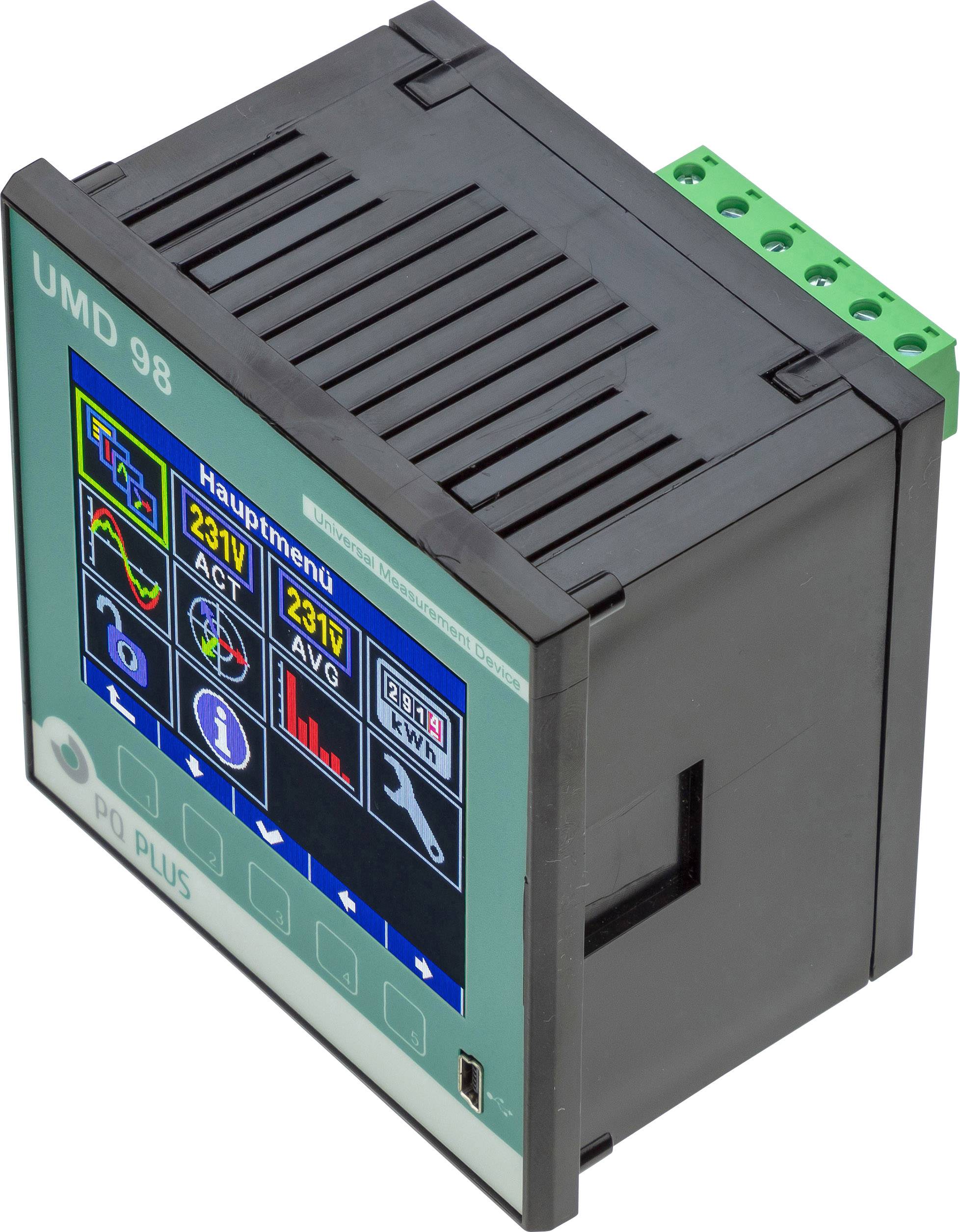

UMD 98 ugrađen je mjerni uređaj na prednjoj ploči visokih performansi i zamjenjuje sve analogne mjerne uređaje. Mjeri struju i napon 3/4 faze u radu s četiri kvadranta u klasi 0,2 i na taj način djeluje u klasi 0,5s kao i sve uobičajene veličine mreže, npr. Harmonike do 50. Harmonici. Uređaj je spojen preko strujnih transformatora s N / 5 A i N / 1 A. To mapira kvalitetu mreže prema EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Ima sjajan grafički sjajni zaslon u boji. UMD 98 prikladno se koristi pomoću 5 funkcijskih tipki. Ima dva analogna ulaza za RCM mjerenje. Može se koristiti u TN-S mrežama 230/400 V. Ima veliku memoriju od 512 MB i integrirani web poslužitelj. Uređaju se može pristupiti putem Ethernet sučelja (s 5 portova) i mini USB veze na prednjoj strani. To znači da se internetski protokoli mogu očitati i PLC i sustavi upravljanja zgradom mogu se lako povezati. Integrirani su i digitalni ulazi / izlazi i serijski RS485 sučelje. Firmver se može proširiti pomoću modula firmvera PQ S i GO za mrežnu analizu. Uređaj je parametriziran ili vizualiziran pomoću ENVIS softvera. CPU radi na 25,6 kHz.
