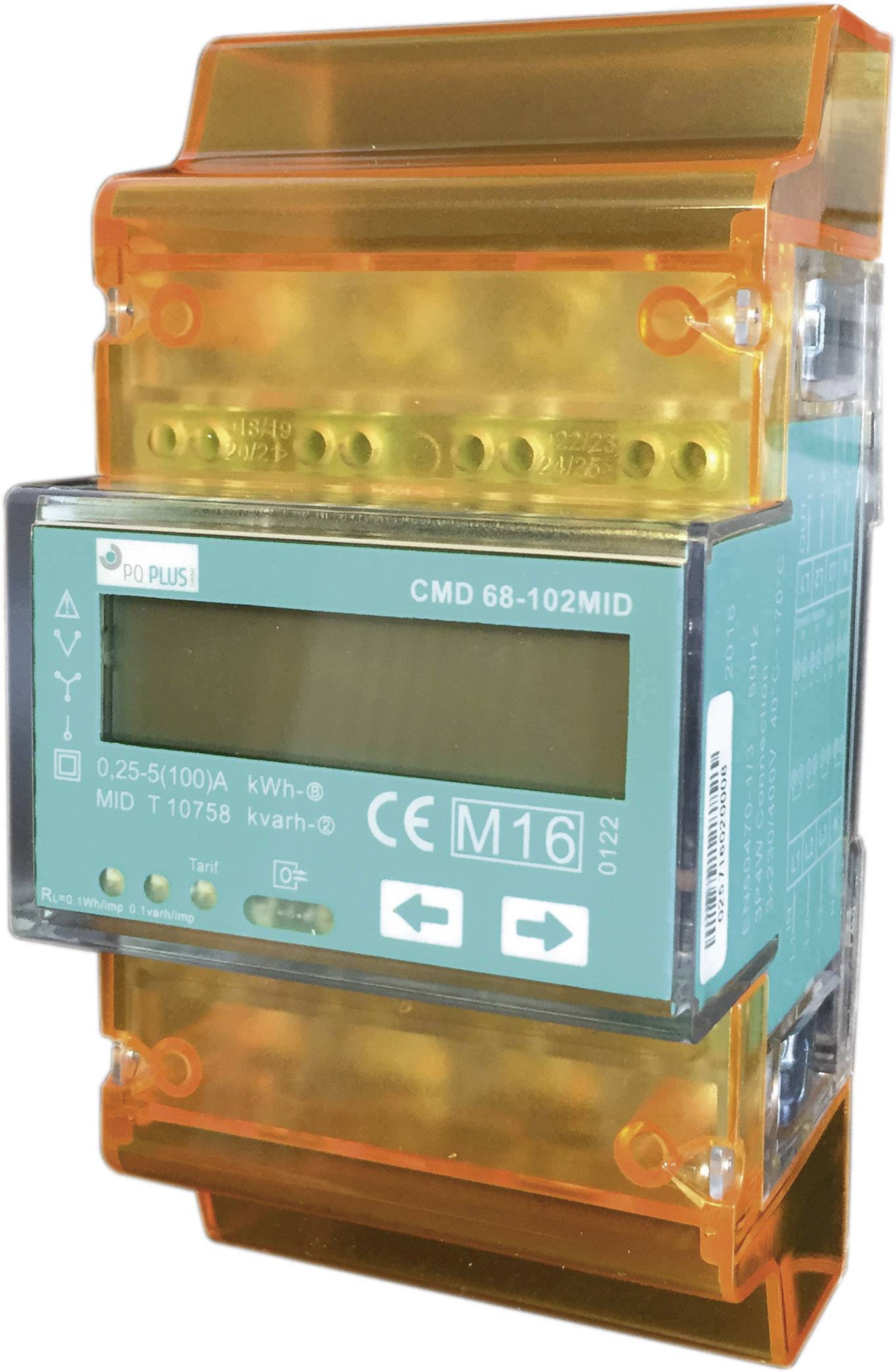

PQ Plus CMD 68-102 MID 26.68.0102.CO trifazni brojač digitalni 100 A Dozvola MID: da 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
trifazni brojač
Strujno opterećenje
100 A
Zaslon
digitalni
Kalibracija
kalibrirano
Vrsta brojača
Mjerač energije
Tehnički list (PDF)
Broj
Ukupno (305,00 € / komad)
305,00 €
sa PDV-om
Istaknuti proizvodi i detalji
PQ Plus CMD 68-102 MID trifazni brojač digitalni 100 A Dozvola MID: da 1 St.
- Mjeri trofaznu struju i napon u radu s četiri kvadranta i tako djeluje u klasi B; Izravno mjerenje do 100A; MID sukladnost; rok valjanosti: 8 godina; Komunikacija: 2xS0; osvijetljeni, veliki i jednostavan za čitanje digitalni zaslon; udoban rad putem funkcijskih tipki; Sučelje RS485 Modbus + 2xS0; broj tarifa: 2
Tehnički podaci
- Napon napajanja: 230V; Mjerni raspon: 3x230V / 400V; Klasa točnosti: B; Sukladnost s MID-om
- Vrsta brojača
Mjerač energije
- Vrsta proizvoda
trifazni brojač
- Strujno opterećenje
100 A
- Zaslon
digitalni
- Kalibracija
kalibrirano
- Pogonski napon (detalji)
3x230 / 400 V/AC
- Posebna značajka
2 tarife aktivne i reaktivne isporuke energije i mjerenje referentnog smjera povratni impulsni izlaz 10000 imp./kWh maks. Presjek provodnika 35 mm² Modbus + 2 S0
- dim.
(D x Š x V) 63 x 70 x 140 mm
- Težina
340 g
- Radni napon
400 V/AC
- Vlastita potrošnja
2 W
- Širina za ugradnju
70 mm
- Ugradna dužina
63 mm
- Razina točnosti
B
- Dozvola MID
da
- Mjerna funkcija
potrošnja energije
- Područje nazivnog napona
230 do 400 V/AC
- Mrežni napon (maks.)
400 V/AC
- Mrežni napon (min.)
230 V
- Širina
70 mm
- Visina
140 mm
- Dužina
63 mm
- Struja (maks.)
100 A
- Područje struje
100 A (max)
- Posebne značajke
reset funkcija
- Tip
CMD 68-102 MID
- Područje djelatne struje
bis 100 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1534228 PQ Plus CMD 68-102 MID 26.68.0102.CO trifazni brojač digitalni 100 A Dozvola MID: da 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1534228 PQ Plus CMD 68-102 MID 26.68.0102.CO trifazni brojač digitalni 100 A Dozvola MID: da 1 St.
Opis
CMD68 MID moderni je mjerač energije za DIN šinu i određuje aktivni i reaktivni rad kao i električne izmjerene vrijednosti (U / I / P). Uređaj se koristi za mjerenje potrošnje u NSHV-u i pod-distribucije za ISO 50001. Može se koristiti i za predračunavanje prema MID-u. Preko sučelja može se koristiti u upravljačkim sustavima za računovodstvo troškovnih mjesta i može se integrirati u sustav upravljanja energijom. Za izravno mjerenje do 100A, MID, 4HP elektronički trofazni mjerni transformator: - montaža šina prema DIN EN 50022 - detekcija aktivne i jalove energije - mjerenje isporuke i kupnje (2 energetska smjera) - detekcija energije u dvije tarife, eksterno upravljano - resetabilni energetski registar - prikaz energije -Kvalitetne karakteristike (struja, napon i snaga po fazi) - Jednokratni omjer pretvorbe (MID) - LCD; 6,2 znamenke s pozadinskim osvjetljenjem - Izjava o sukladnosti prema MID-u, pogodno za potrebe naplate - S0 - Pulsni izlazi za oba energetska smjera, brzina pulsa za podešavanje putem softvera - Stabilno plastično kućište, široko samo 4 KS - Može se instalirati bez obzira na položaj - Odobreno za dvožilne, trožilne i četverožične mreže. Sučelje RS485 Modbus + 2xS0
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- MID sukladnost; rok valjanosti: 8 godina; 2xS0; RS485 Modbus
Isporuka uključuje
- Brojilo trofazne struje digitalno 100 A MID dozvola: da PQ Plus CMD 68-102 MID
