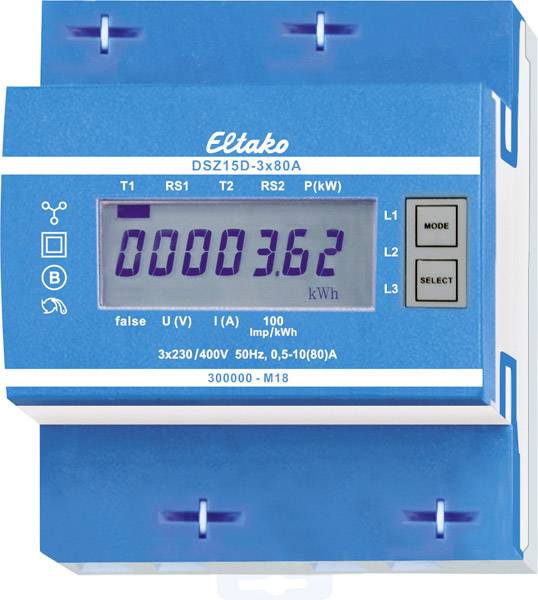

Eltako DSZ15D-3x80A MID 28380015 trifazni brojač digitalni 80 A Dozvola MID: da 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
trifazni brojač
Strujno opterećenje
80 A
Zaslon
digitalni
Kalibracija
kalibrirano
Pogonski napon (detalji)
230 V<br>400 V
88 kom. - zaliha Njemačka
Broj
Ukupno (164,99 € / komad)
164,99 €
sa PDV-om
Tehnički podaci
- Vrsta proizvoda
trifazni brojač
- Strujno opterećenje
80 A
- Zaslon
digitalni
- Kalibracija
kalibrirano
- Pogonski napon (detalji)
230 V
400 V
- Boja
plava boja
- dim.
(D x Š x V) 58 x 70 x 58 mm
- Težina
249.00
- Radni napon
230 V
400 V
- Samopotrošnja
0.5 W
- Širina za ugradnju
70 mm
- Frekvencija
50 Hz
- Razina točnosti
B
- Dozvola MID
da
- Mjerna funkcija
aktivna snaga
- Područje nazivnog napona
230 do 400 V
- Mrežni napon (maks.)
400 V
- Mrežni napon (min.)
230 V
- Širina
70 mm
- Visina
58 mm
- Dužina
58 mm
- Struja (maks.)
80 A
- Struja (min.)
10 A
- Područje struje
10 do 80 A
- Tip
DSZ15D-3x80A MID
- Dubina
81.0000 mm
DRA (DIN-rail adaptor)
70 mm
Direct measurement
82 mm
58 mm
Purchase
Digital
0.5 W
50-50 Hz
80 A
4
7
Electronic
IP20
Other
Effective power
Two-tariff
External
TRUE
TRUE
Measuring Instruments Directive
Optical
S0
1000-1000 Imp/kWh (kvarh)
B
Four conductor
230-230 V
400-400 V
10 A
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2162053 Eltako DSZ15D-3x80A MID 28380015 trifazni brojač digitalni 80 A Dozvola MID: da 1 St.
Opis
Za naplatu električne energije dopušteni su samo kalibrirani brojili u skladu s odjeljkom 25. njemačkog Zakona o verifikaciji. Nepoštivanje je upravni prekršaj prema §19. Maksimalna struja 3x80A, gubitak u stanju pripravnosti samo 0,5 vata po putu. Modularni uređaj za ugradnju na DIN-EN 60715 TH35 montažnu šinu. 4 modula = 70 mm široka, 58 mm dubina. Klasa točnosti B (1%). Sa sučeljem S0. Trofazni brojilo s izravnim mjerenjem mjeri aktivnu energiju na temelju struja koje teku između ulaza i izlaza. Unutarnja potrošnja samo 0,5 W aktivne snage po putanji ne mjeri se i ne prikazuje se. Mogu se spojiti 1, 2 ili 3 vanjska vodiča strujama do 80A. Početna struja je 4OmA. N veza mora biti prisutna. 7-segmentni LC zaslon može se pročitati dva puta unutar dva tjedna, čak i bez napajanja. Potrošnja električne energije označena je trakom koja na zaslonu treperi 100 puta po kWh. Standardno se može koristiti i kao dvotarifni brojač: Kad se 230V primijeni na terminale E1 / E2, sustav prelazi na drugu tarifu. Desno od zaslona su tipke MODE i SELECT, koje se koriste za pomicanje kroz izbornik u skladu s uputama za uporabu. Prvo se uključuje pozadinsko osvjetljenje. Zatim se mogu prikazati ukupna aktivna energija po tarifi, aktivna energija memorije RS1 ili RS2 za resetiranje kao i trenutne vrijednosti snage, napona i struje po vanjskom vodiču. Poruka o pogrešci (lažno): Ako vanjski vodič nema ili je trenutni smjer pogrešan, na zaslonu se prikazuju lažni i odgovarajući vanjski vodič.
