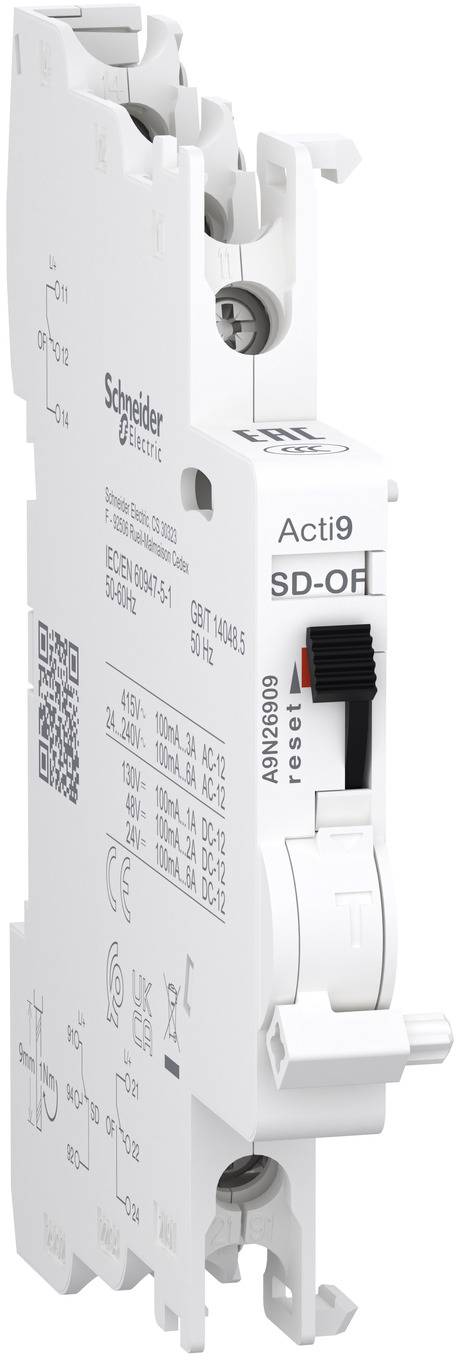

pomoćni kontakt Schneider Electric A9N26909

Ovaj Acti9 električni pomoćni uređaj je modularni dvostruki OC ili kontakt za kvar. 2 kontakta (2 NO/NC) mogu prijaviti signalne informacije povezanog uređaja. U AC mreži, nazivna struja je 6A pri 24VAC do 240VAC i 3A pri 415VAC s radnom frekvencijom od 50Hz do 60Hz. U istosmjernoj mreži nazivna struja je 6A pri 24VDC, 2A pri 48VDC, 1,5A pri 60VDC i 1A pri 130VDC. Namijenjen je za nove ili renovirane instalacije u malim poduzećima i zgradama. Ovaj OC kontakt kompatibilan je s Acti9 proizvodima kao što su C120, C60H-DC, SW60-DC, C60PV-DC i xC60. OF i OF ili OF i SD koriste se ili za kraticu uređaja ili za kod kompatibilnosti. Mehanički indikator je ugrađen u proizvod za lokalnu signalizaciju. Ima vijčani priključak na vrhu i dnu. Priključak omogućuje krute bakrene kabele s presjekom kabela od 0,5 mm² do 2,5 mm². Ima vijčani priključak na vrhu i dnu. Priključak omogućuje fleksibilne bakrene kabele (2 kabela) s presjekom kabela od 1,5 mm². Ima vijčani priključak na vrhu i dnu. Priključak omogućuje fleksibilnu upotrebu bakrenih kabela s ferulama (2 kabela) s presjekom kabela od 1,5 mm². Nazivni izolacijski napon Ui je do 500 V. Nazivni impulsni napon Uimp je 4 kV. Može se montirati na DIN šinu za modularnu instalaciju. Širina u mreži od 9 mm je 1. Dimenzije su (Š) 9 mm x (V) 90 mm x (D) 68 mm. Boja proizvoda je bijela. Težina proizvoda je 38 g. Razina zagađenja je 3. Stupanj tropkalizacije je tretman 2. Duljina skidanja izolacije je 9 mm. Moment pritezanja spoja je 1 N.m (gore i dolje) za odvijač tipa PZ1. IP zaštita je IP20. Raspon radne temperature je od -25°C do +50°C. Raspon temperature skladištenja je od -40°C do +85°C. Ovaj proizvod je u skladu sa standardima EN/IEC 60947-5-1 i GB/T 14048.5. Ima oznake kvalitete EAC i CCC te certifikate CE i UKCA.

Ovaj tekst je strojno preveden.
