Slika primjene
Poluprovodnička zaštita 1 kom. 3RF2320-1AA44 Siemens strujno opterećenje: 20 A uklopni napon (maks.): 460 V/AC
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
poluvodički kontaktor
Broj polova
1-polni
Strujno opterećenje
20 A
Priključak
vijčana stezaljka
Tip
3RF2320-1AA44
Tehnički list (PDF)
Broj
Ukupno (85,99 € / komad)
85,99 €
sa PDV-om
Tehnički podaci
- Težina: 190 g
- Rashod snage: 20 W
- Vrsta proizvoda
poluvodički kontaktor
- Tip
3RF2320-1AA44
- Broj polova
1-polni
- Prebacivanje
nulti napon uklopa
- Vrsta kontakta
1 zatvarač
- Kontrola napona (min.)
4 V/DC
- Kontrolni napon (maks.)
30 V/DC
- Područje upravljačkog napona
4 - 30 V/DC
- Prebacivanje napona (min.)
48 V/AC
- Preklopni napon (maks.)
460 V/AC
- Strujno opterećenje
20 A
- Vrsta montaže (Relej)
profilna šina
- Priključak
vijčana stezaljka
- Vrijeme odziva
1 ms
IP20
- Min. temperatura
-25 °C
- Maks. temperatura
+60 °C

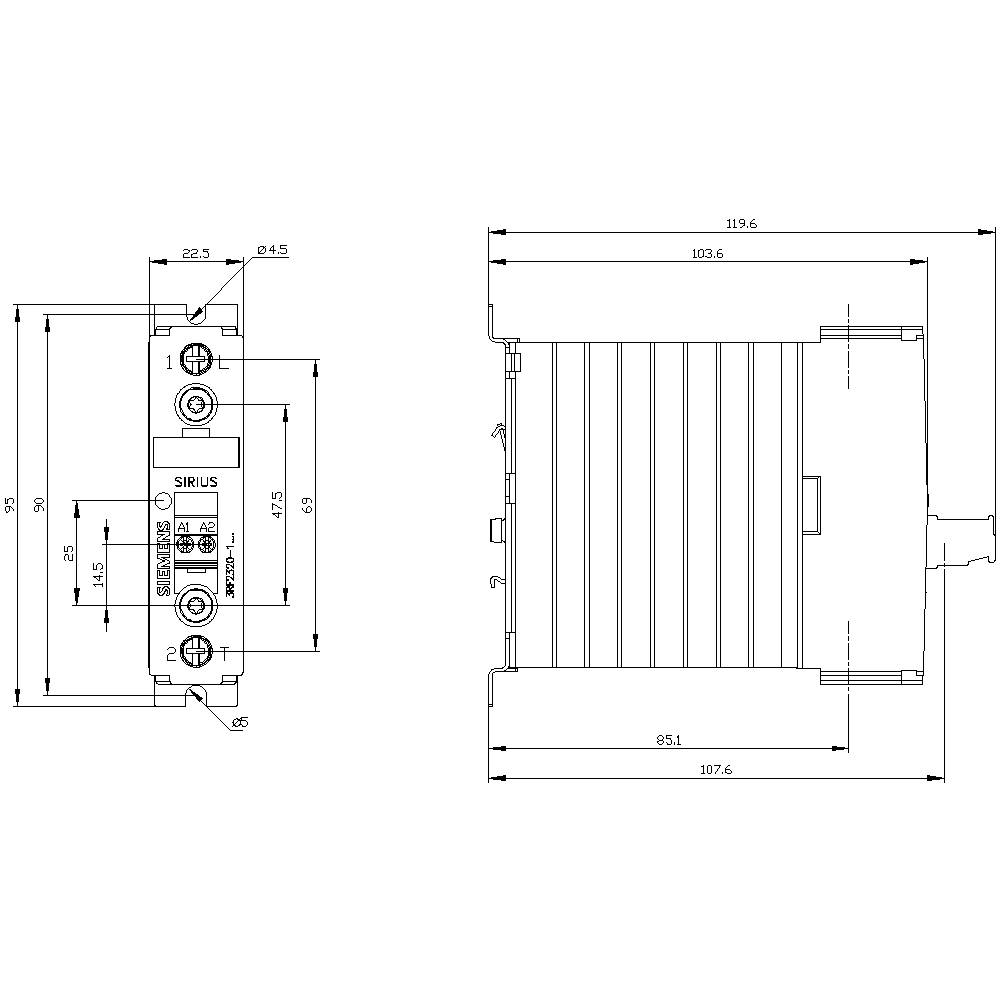

- Širina
22.5 mm
- Visina
100 mm
- Dubina
123.5 mm
- dim.
(Š x V x D) 22.5 x 100 x 123.5 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
1
TRUE
4-30 V
20 A
DC
20 A
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1430836 Poluprovodnička zaštita 1 kom. 3RF2320-1AA44 Siemens strujno opterećenje: 20 A uklopni napon (maks.): 460 V/AC
Podatkovna tablica 1430836 Poluprovodnička zaštita 1 kom. 3RF2320-1AA44 Siemens strujno opterećenje: 20 A uklopni napon (maks.): 460 V/AC
Upute za rad i sigurnost
Upute za rad i sigurnost 1430836 Poluprovodnička zaštita 1 kom. 3RF2320-1AA44 Siemens strujno opterećenje: 20 A uklopni napon (maks.): 460 V/AC
Opis
Čvrsti kontaktor 1-fazni 3RF2 AC 51/20 A / 40 ° C 48-460 V / DC 4-30 V navojni priključak Punjački sklopnik SIRIUS 3RF23 za prebacivanje omskih / induktivnih opterećenja, na pr. B. radijatori ili ventili u punionici.
Uređaji prelaze bez trošenja i tiho i stoga su idealni za područja osjetljiva na buku (urede, bolnice). Izuzetno su pouzdani čak i pri visokim frekvencijama uključivanja. Budući da je hladnjak već integriran, mogu se koristiti izravno u upravljačkom ormaru. Kompaktan dizajn štedi prostor na šini s cilindrom. Čvrsti kontaktori se također mogu proširiti jednostavnim klikom na standardizirane funkcijske module 3RF29 za širok raspon primjena. Uređaji su odobreni u cijelom svijetu (npr. IEC i UL / CSA).
Čvrsti kontakti su dostupni kao jednofazni ili trofazni uređaji. Dostupni su za različite izlaze i nazivne radne napone. Dizajnirane za AC ili DC rad, dostupne su s vijčanim, opružnim ili prstenastim kabelskim spojnicama.
Osim funkcionalnih modula 3RF29, upravljački utikači i poklopci priključaka dostupni su kao dodatna oprema.
Jednostavan, učinkovit, uvijek ažuriran-modularni sustav SIRIUS.
Ovaj tekst je strojno preveden.
Uređaji prelaze bez trošenja i tiho i stoga su idealni za područja osjetljiva na buku (urede, bolnice). Izuzetno su pouzdani čak i pri visokim frekvencijama uključivanja. Budući da je hladnjak već integriran, mogu se koristiti izravno u upravljačkom ormaru. Kompaktan dizajn štedi prostor na šini s cilindrom. Čvrsti kontaktori se također mogu proširiti jednostavnim klikom na standardizirane funkcijske module 3RF29 za širok raspon primjena. Uređaji su odobreni u cijelom svijetu (npr. IEC i UL / CSA).
Čvrsti kontakti su dostupni kao jednofazni ili trofazni uređaji. Dostupni su za različite izlaze i nazivne radne napone. Dizajnirane za AC ili DC rad, dostupne su s vijčanim, opružnim ili prstenastim kabelskim spojnicama.
Osim funkcionalnih modula 3RF29, upravljački utikači i poklopci priključaka dostupni su kao dodatna oprema.
Jednostavan, učinkovit, uvijek ažuriran-modularni sustav SIRIUS.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Poluprovodnička zaštita 1 kom. 3RF2320-1AA44 Siemens strujno opterećenje: 20 A uklopni napon (maks.): 460 V/AC
