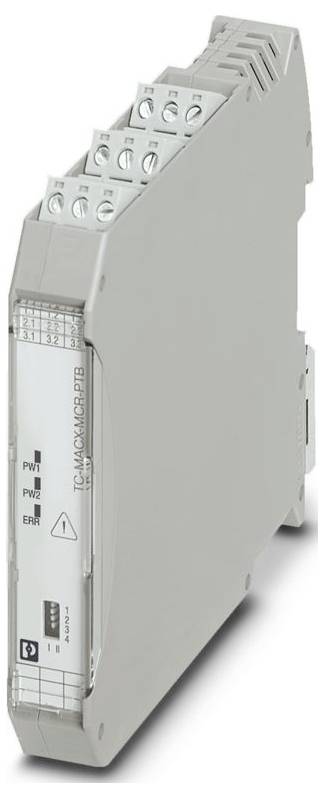

Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul za napajanje/izvješćivanje o kvarovima
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 17,5 mm
- Visina: 103,6 mm
- Dubina: 113,7 mm
- Boja: siva (RAL 7042)
- Materijal kućišta: PA 6.6
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -20 °C ... 60 °C (samo na nosaču završetaka)
- Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/Propisi: EN 61000-4-6
- Napomena: Tijekom procesa interferencije mogu se pojaviti mala odstupanja.
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 7 mm
- Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
- ATEX: ATEX
- Označavanje: UL 61010 Listed; Klasa I, Div. 2, Grupe A, B, C, D T5; Klasa I, Zona 2, Grupa IIC
- UL, SAD / Kanada: UL, SAD / Kanada
- Izlazni napon: Ulazni napon - 0,7 V
- CE: CE
- Certifikat: PxCIF21UKEX2904673X
- Signal: Signal
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Interferentno zračenje: Interferentno zračenje
- Provedena interferencija: Provedena interferencija
- Otpornost na smetnje EN 61000˗6˗2
- Maksimalni napon preklapanja: 30 V AC/DC (2 A)
- Indikator statusa: 1 x crvena LED (greška); 2 x zelene LED diode (PWR1 i PWR2)
- Oznaka: Konducirane smetnje
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Konfiguracija kontakta: 1 preklopni kontakt
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Materijal kontakta: AgSnO, tvrdo pozlaćen
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- Zaštita od obrnutog polariteta i prenapona: da
- Maksimalna struja izlaznog signala: 2 A (raspon redundancije)
- Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
- Ulazni napon signala: 19,2 V DC ... Napajanje 30 V / DC.
- Preključivanje: Relej: Preključivanje: Relej
- Kriterij ocjenjivanja: A
- Vrsta proizvoda
Modul za napajanje/izvješćivanje o kvarovima
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 V/DC (min)
- Visina
103.6 mm
- Dužina
113.7 mm
- Širina
17.5 mm
IP20
- dim.
(D x Š x V) 113.7 x 17.5 x 103.6 mm
- Proizvođač-br. dijela
2904673
- Tip
TC-MACX-MCR-PTB
- Montaža
montažne šine
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul za napajanje/izvješćivanje o kvarovima
Upute za rad i sigurnost
Upute za rad i sigurnost 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul za napajanje/izvješćivanje o kvarovima
Opis
Modul za napajanje i prijavu grešaka s vijčanim priključcima, za upotrebu samo na nosaču završetaka, isključujući pripadajući DIN sabirnički konektor.
