Slika slična

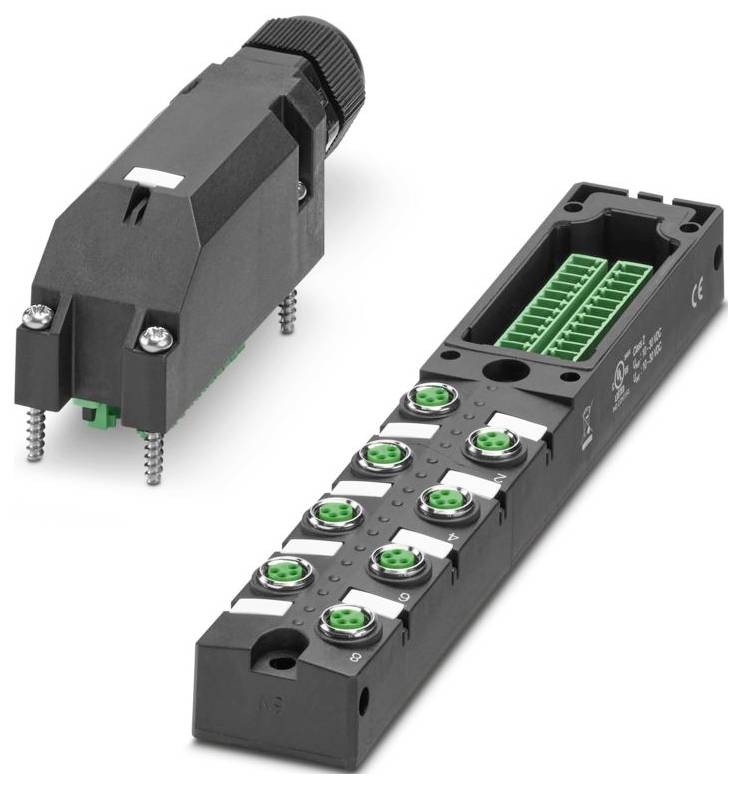

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 sensorska/aktivatorska kutija 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
8
Broj razdjelnika
8-dijelni
Dostupnost
dvostruko
Tehnički list (PDF)
Ukupno (99,99 € / komad)
99,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 4
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Utični vijčani priključak
- Širina: 30 mm
- Visina: 49 mm
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP67
- Temperatura okoline (radna): -25 °C ... 80 °C
- Standardi/propisi: IEC 61076-2-104
- Materijal brtve: FKM
- Dužina: 181 mm
- Materijal kontaktne površine: Ni/Au
- Vanjski promjer kabela: 6 mm ... 12 mm
- Napomena u vezi s dokumentacijom: Za detalje o korištenim PCB konektorima pogledajte tehničke podatke artikla MC 1.5/10-STF-3.5 - 1847204
- Napomena o uporabi: Neiskorištene utore treba zatvoriti prije upotrebe. Odgovarajuće elemente za zatvaranje možete pronaći pod "Pribor".
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Standardna oznaka: M8 konektor
- Primjena: Standardna
- Kodiranje: A
- LED: da
- Materijal kontakta: CuZn
- Broj utora: 8
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 8 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 2 A
- Vrsta priključka senzora/aktuatora: Utičnica M8
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/Pol = Boja žice ili spoj: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN; 1-8 / 3 (0 V) = 0 V
- Dostupan indikator statusa: da
- Materijal navojne čahure: Cu legura
- Materijal O-prstena: FKM
- Materijal nosača kontakta: PBT
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine na strani glavnog kabela: kalajisan
- Presjek fleksibilnog signalnog kabela: 0,14 mm² ... 1,5 mm²
- Presjek fleksibilnog priključka za napajanje: 0,14 mm² ... 1,5 mm²
- Presjek fleksibilnog signalnog kabela AWG: 26 ... 16
- Presjek fleksibilnog AWG priključka za napajanje: 26 ... 16
- Duljina skidanja izolacije signalne žice: 7 mm
- Duljina skidanja izolacije s plašta: 70 mm (glavni kabel)
- Moment zatezanja vijka poklopca: 1 Nm
- Moment zatezanja vijka za pričvršćivanje kućišta: 0,8 Nm
- Materijal zalijevajuće mase: PUR
- Nosilac materijala kontaktnog kabela na strani glavnog kabela: PA
- Lokalna dijagnostika: LED napona napajanja zelena; LED indikator statusa I/O žuta
- Nadzirana funkcija: Napon napajanja
- Optički prikaz: Zelena LED
- Veličina ključa za spojnu maticu: 24 mm
- Veličina ključa za sigurnosne matice: 24 mm
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
8
- Dostupnost
dvostruko
- Tip
SACB- 8/4-L-C-M8 HD
- Glavni vod
da
- Broj razdjelnika
8-dijelni
- Prikaz statusa
s led
- Vrsta signala
PNP
- Priključak
priključni vijčani spoj
- Širina
30 mm
- Dužina
181 mm
IP67
- Opteretivost struje po utoru
2 A
- Ukupna struja (jednostavno napajanje)
8 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Poprečni presjek priključka maks.
1.5 mm²
- Poprečni presjek priključka min.
0.14 mm²
- Vrsta priključenja (Razdjelne kutije)
M8 utičnica
- Materijal kućišta
PBT
- Ukupan broj polova
4
- Proizvođač-br. dijela
1197617
- Sadržaj
1 St.
- Broj polova
4
- Visina
49 mm
- Strujna opteretivost (ukupna)
8 A
- Radni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 sensorska/aktivatorska kutija 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 sensorska/aktivatorska kutija 1 St. Piece
Opis
Razvodna kutija, Primjena: Standardna, Vrsta priključka: Metalna utičnica M8, Broj utora: 8, Broj polova: 4, Kodiranje: A, Konfiguracija utora: Dvostruka, Pokazatelj statusa: Da, PNP; Priključak na glavni vod: Utična vijčana stezaljka 180°, Zaštita: Ne
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
