Slika slična

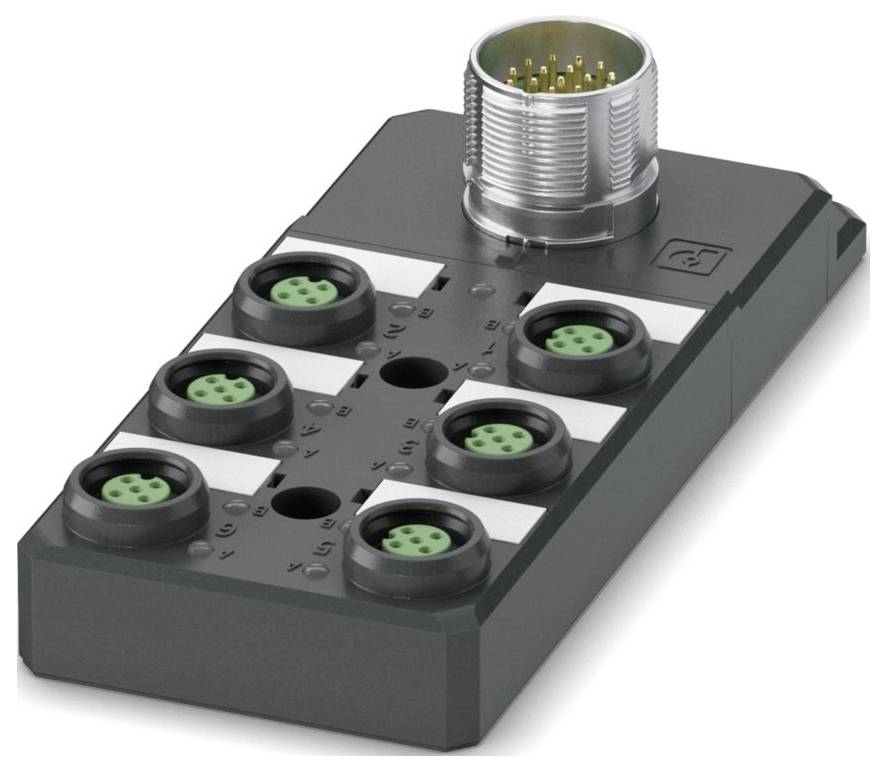

Phoenix Contact SACB-6/12-L-M23 P12 1491733 sensorska/aktivatorska kutija 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj razdjelnika
6-dijelni
Dostupnost
dvostruko
Tip
SACB-6/12-L-M23 P12
Glavni vod
da
Tehnički list (PDF)
Ukupno (124,99 € / komad)
124,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 5
- Nazivni napon UN: 24 V DC
- Vrsta priključka: M23 utični konektor (za standardno i ONECLICK brzo otpuštanje)
- Širina: 56 mm
- Visina: 35,2 mm
- Klasa zapaljivosti prema UL 94: V0
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP65; IP67
- Temperatura okoline (radna): -25 °C ... 80 °C
- Materijal brtve: FKM
- Dužina: 134 mm
- Materijal kontaktne površine: Ni/Au
- Napomena o primjeni: Pri korištenju vijčanog konektora M23 potreban je O-prsten.
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Primjena: Standardna
- Kodiranje: A
- Materijal kontakta: CuSn
- Broj utora: 6
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 12 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 4 A
- Vrsta priključka senzora/aktuatora: M12 push-pull utičnica; M12 utičnica
- Moment zatezanja za utor kabela senzora/aktuatora: 0,4 Nm
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = 15; 1 / 2 (B) = 7; 2 / 4 (A) = 5; 2 / 2 (B) = 4; 3 / 4 (A) = 16; 3 / 2 (B) = 8; 4 / 4 (A) = 3,4 / 2 (B) = 14,5 / 4 (A) = 17,5 / 2 (B) = 9,6 / 4 (A) = 2,6 / 2 (B) = 13,1-6 / 1 (+ 24 V) = 19,1-6 / 3 (0 V) = 6,1-6 / 5 (PE) = 12
- Dostupan indikator statusa: da
- Materijal nosača kontakta: PA
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine na strani glavnog kabela: pozlaćen
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Dostupnost
dvostruko
- Tip
SACB-6/12-L-M23 P12
- Glavni vod
da
- Broj razdjelnika
6-dijelni
- Prikaz statusa
s led
- Vrsta signala
PNP
- Priključak
utični priključak
- Širina
56 mm
- Dužina
134 mm
IP65
IP67
- Opteretivost struje po utoru
4 A
- Ukupna struja (jednostavno napajanje)
12 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Vrsta priključenja (Razdjelne kutije)
M12 utičnica
- Materijal kućišta
PBT
- Ukupan broj polova
5
- Proizvođač-br. dijela
1491733
- Sadržaj
1 St.
- Broj polova
5
- Visina
35.2 mm
- Strujna opteretivost (ukupna)
12 A
- Strujna opteretivost po I/O signalu
2 A
- Radni napon
24 V
56 mm
35.2 mm
-25-80 °C
FALSE
24-24 V
Other
Other
Other
12 A
12 A
IP65
TRUE
FALSE
2
6
M12
5
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 sensorska/aktivatorska kutija 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 sensorska/aktivatorska kutija 1 St.
Opis
Razvodna kutija, Primjena: Standardna, Vrsta priključka: M12 utičnica / M12 push-pull utičnica, Broj utora: 6, Broj polova: 5, Kodiranje: A, Konfiguracija utora: Dvostruki, Pokazatelj statusa: Da, PNP; Priključak glavnog voda: M23 konektor (za standardni i ONECLICK brzootpuštanje) 90°, Zaštita: Ne
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
