Slika slična

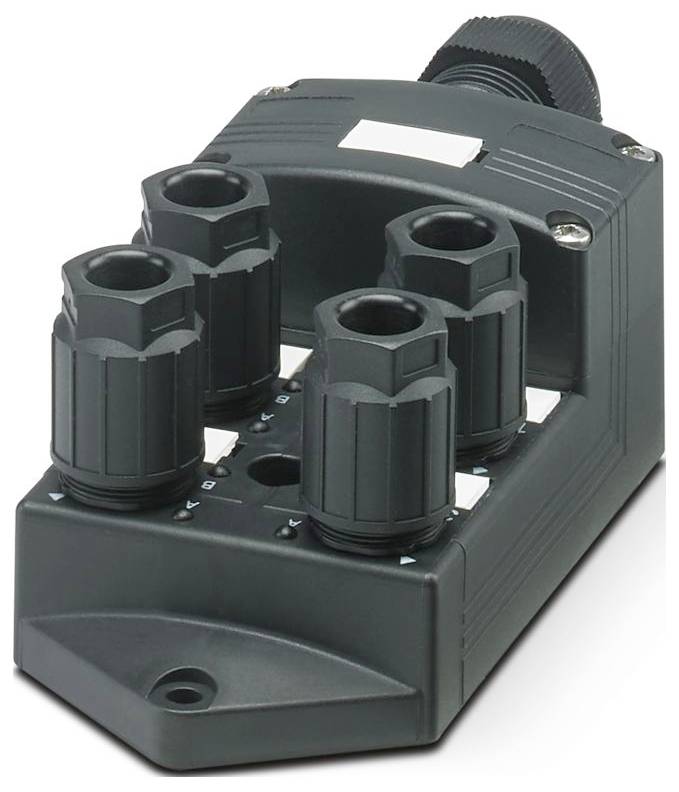

Phoenix Contact SACB-4/ 8-PT QO 1175445 sensorska/aktivatorska kutija 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
4
Broj razdjelnika
4-dijelni
Dostupnost
dvostruko
Tehnički list (PDF)
53 kom. - zaliha Njemačka
Broj
Ukupno (73,99 € / komad)
73,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 5
- Nazivni napon UN: 48 V AC; 60 V DC
- Vrsta priključka: Push-in priključak
- Širina: 58 mm
- Visina: 45 mm
- Klasa zapaljivosti prema UL 94: V0
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Zaštita: IP65
- Temperatura okoline (radna): -30 °C ... 80 °C; -5 °C ... 50 °C (tijekom montaže)
- Materijal brtve: FKM
- Dužina: 131 mm
- Materijal kontaktne površine: Sn
- Vanjski promjer cijevi: 7 mm ... 12 mm
- Napomena o primjeni: Kabeli s 5 vodiča mogu imati maksimalni presjek priključka od 0,5 mm²/AWG 20.
- Priključak vodiča: Priključak vodiča
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- LED: ne
- Materijal kontakta: čelik/bakar
- Broj utora: 4
- Ukupna nazivna struja: 10 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 4 A
- Vrsta priključka senzora/aktuatora: QUICKON
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili priključak: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;1-4 / 1 (+48V) = UN;1-4 / 3 (0V) = 0V;1-4 / 5 (PE) = PE
- Dostupan indikator statusa: ne
- Materijal O-prstena: FKM
- Materijal nosača kontakta: PA 6.6
- Materijal kontaktne strane glavnog kabela: Cu legura
- Materijal kontaktne površine strane kabela magistrale: Sn
- Presjek fleksibilnog signalnog kabela: 0,14 mm² ... 0,5 mm²
- Presjek fleksibilnog priključka za napajanje: 0,14 mm² ... 0,5 mm²
- Presjek fleksibilnog signalnog kabela AWG: 26 ... 20
- Presjek fleksibilnog AWG priključka za napajanje: 26 ... 20
- Duljina skidanja izolacije sa signalne žice: 8 mm
- Duljina skidanja izolacije s plašta: 50 mm (glavni kabel)
- Moment zatezanja vijka poklopca: 0,35 Nm
- Moment zatezanja vijka za pričvršćivanje kućišta: 0,5 Nm
- Moment zatezanja spojne matice: 4 Nm
- Materijal zalijevajuće mase: PUR
- Materijal nosača kontaktnog kabela na strani glavnog kabela: PA 6.6 V0
- Veličina ključa za spojnu maticu: 16 mm
- Materijal izolacije jezgre: PVC/PE/PP/guma
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
4
- Dostupnost
dvostruko
- Tip
SACB-4/ 8-PT QO
- Glavni vod
da
- Broj razdjelnika
4-dijelni
- Prikaz statusa
bez LED
- Vrsta signala
univerzalan
- Priključak
Push-in priključak s oprugom
- Širina
58 mm
- Dužina
131 mm
IP65
- Opteretivost struje po utoru
4 A
- Ukupna struja (jednostavno napajanje)
10 A
- Maks. temperatura
80 °C
- Min. temperatura
-30 °C
- Poprečni presjek priključka maks.
0.75 mm²
- Poprečni presjek priključka min.
0.14 mm²
- Vrsta priključenja (Razdjelne kutije)
QUICKON konektor
- Materijal kućišta
PBT
- Ukupan broj polova
5
- Proizvođač-br. dijela
1175445
- Sadržaj
1 St.
- Broj polova
5
- Visina
45 mm
- Strujna opteretivost (ukupna)
10 A
- Strujna opteretivost po I/O signalu
2 A
- Radni napon
48 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565311 Phoenix Contact SACB-4/ 8-PT QO 1175445 sensorska/aktivatorska kutija 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3565311 Phoenix Contact SACB-4/ 8-PT QO 1175445 sensorska/aktivatorska kutija 1 St. Piece
Opis
Razvodna kutija, vrsta priključka: QUICKON, 0,14 mm² ... 0,75 mm², Broj utora: 4, Broj polova: 5, Konfiguracija utora: dvostruka, Pokazatelj statusa: ne, Univerzalno; Priključak glavne linije: 180° utični priključak, Zaštita: ne, Prilikom spajanja 5 vodiča može se spojiti maks. 0,5 mm²
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
