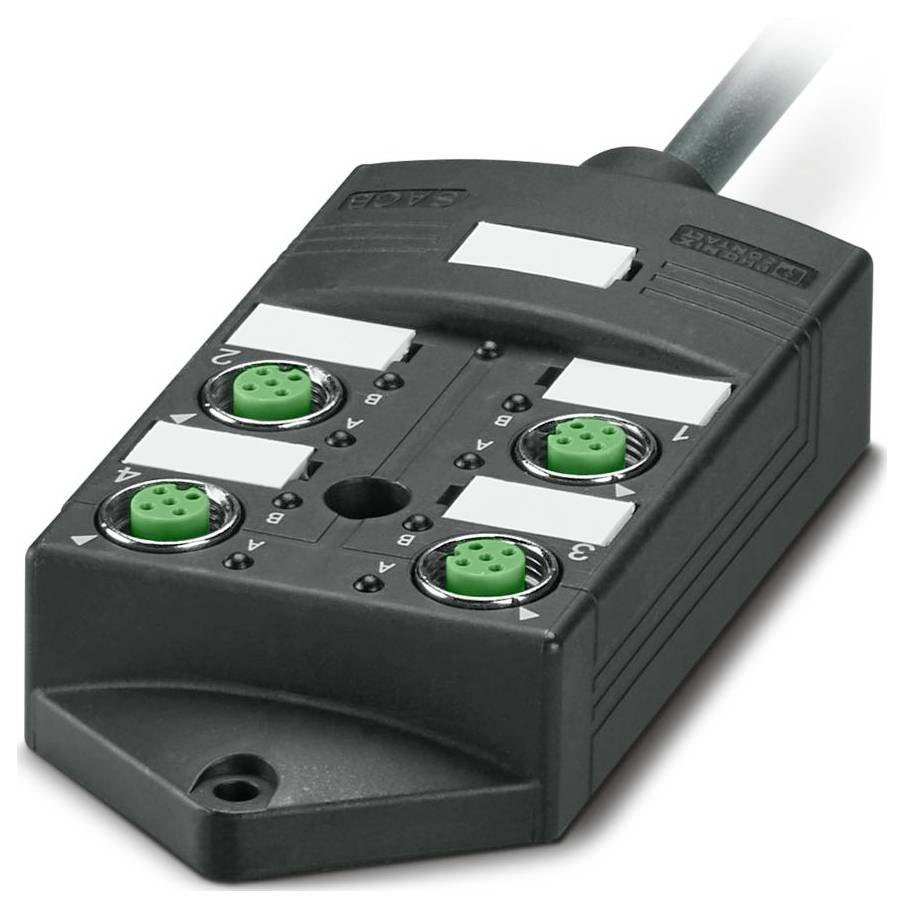

Slika slična
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 sensorska/aktivatorska kutija 26 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sensorska/aktivatorska kutija
Broj signalnih mjesta
4
Broj razdjelnika
4-dijelni
Dostupnost
jednostruko
Tip
SACB-4/ 4-L-15,0PUR SCO
Tehnički list (PDF)
Ukupno (2.855,00 € / komad)
2.855,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 7
- Nazivni napon UN: 24 V DC
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: IP65; IP67; IP69K
- Temperatura okoline (radna): -30 °C ... 90 °C
- Standardi/propisi: IEC 61076-2-101
- Materijal brtve: NBR
- Materijal kontaktne površine: pozlaćen
- Vanjski promjer kabela: 6,90 mm ±0,2 mm
- Napomena o uporabi: Neiskorištene utore treba zatvoriti prije upotrebe. Odgovarajuće elemente za zatvaranje možete pronaći pod "Pribor".
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 15 m
- Presjek vodiča: 4x 0,34 mm² (signalni vod); 3x 0,75 mm² (energetski vod)
- Napomena za instalaciju: OPREZ: Prilikom polaganja kabela pridržavajte se dopuštenih radijusa savijanja, jer prekomjerne sile savijanja mogu ugroziti stupanj zaštite. Zaštitite konektor od mehaničkih opterećenja, npr. pomoću kabelskih vezica.
- Standardna oznaka: M12 konektor
- Vanjsko kućište, boja: crna RAL 9005
- Primjena: Standardni, prošireni zahtjevi
- Druga svojstva otpornosti: dobra otpornost na kiseline, lužine i otapala
- Kodiranje: A
- Materijal kontakta: Cu legura
- Ispitni napon: 2000 V
- Broj utora: 4
- Maksimalni radni napon Umax: 30 V DC
- Ukupna nazivna struja: 12 A
- Maksimalna nosivost struje po putu: 2 A
- Nazivna struja po utoru: 4 A
- Dodjeljivanje veze: Dodjeljivanje veze
- Utor/pol = boja žice ili veza: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 (A) = YE; 4 / 4 (A) = GY; 1-4 / 1 (+ 24 V) = BN; 1-4 / 3 (0 V) = BU; 1-4 / 5 (PE) = GNYE
- Dostupan indikator statusa: da
- Materijal navojne čahure: lijevani cink; PBT; PUR
- Materijal nosača kontakta: PA
- PUR/PVC crna [PUR]: PUR/PVC crna [PUR]
- Težina najlona: 77,9 kg/km
- UL AWM stil: 20549
- Zaštićeno: ne
- Vrsta kabela: PUR/PVC crni [PUR]
- Konstrukcija vodiča signalnog kabela: 19 x 0,15 mm
- AWG signalna linija: 22
- Konstrukcija vodiča za napajanje: 42x 0,15 mm
- AWG napajanje: 18
- Promjer vodiča uključujući izolaciju: 1,3 mm ±0,1 mm (signalni vod); 1,8 mm ±0,1 mm (električni vod)
- Materijal izolacije žice: PVC
- Jedna žica, boja: smeđa, plava, zeleno/žuta, bijela, zelena, žuta, siva
- Debljina unutarnje stijenke: ≥ 0,15 mm
- Debljina vanjske stijenke: ≥ 0,38 mm
- Potpuno nasukavanje: Vene nasukane u slojevima
- Nazivni napon kabela: 300 V
- Minimalni radijus savijanja, trajno ugrađen: 7,5 x D
- Minimalni radijus savijanja, fleksibilno položeno: 10 x D
- Najmanji radijus savijanja, trajno ugrađen: 52 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 69 mm
- Dinamička nosivost (savijanje): Maksimalni ciklusi savijanja: 1.500.000, radijus savijanja: 69 mm, udaljenost pomicanja: 2 m, brzina pomicanja: 2 m/s
- Otpornost na plamen: DIN EN 50265
- Otpornost na ulje: prema VDE 0472 dio 803
- Posebne značajke: bez silikona
- Vrsta proizvoda
sensorska/aktivatorska kutija
- Broj signalnih mjesta
4
- Dostupnost
jednostruko
- Tip
SACB-4/ 4-L-15,0PUR SCO
- Glavni vod
da
- Broj razdjelnika
4-dijelni
- Prikaz statusa
s led
- Priključak
konektor
- Dužina
15 m
IP65
IP67
IP69 k (u ugrađenom stanju)
- Opteretivost struje po utoru
4 A
- Ukupna struja (jednostavno napajanje)
12 A
- Maks. temperatura
90 °C
- Min. temperatura
-30 °C
- Poprečni presjek priključka maks.
0.75 mm²
- Poprečni presjek priključka min.
0.34 mm²
- Vrsta priključenja (Razdjelne kutije)
M12 utičnica
- Ukupan broj polova
4
- Proizvođač-br. dijela
1687912
- Sadržaj
26 St.
- Duljina kabela
15 m
- Broj polova
4
- Strujna opteretivost (ukupna)
12 A
- Strujna opteretivost po I/O signalu
2 A
- Boja kućišta
crna
- Radni napon
24 V
- Nazivni napon
24 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 sensorska/aktivatorska kutija 26 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 sensorska/aktivatorska kutija 26 St.
Opis
Razvodna kutija, primjena: standardna, prošireni zahtjevi, broj utora: 4, broj polova: 4, kodiranje: A, konfiguracija utora: jednostruka, indikator statusa: da; priključak glavnog voda: fiksni priključak 180°, PUR/PVC, duljina kabela: 15 m, oklop: ne
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
