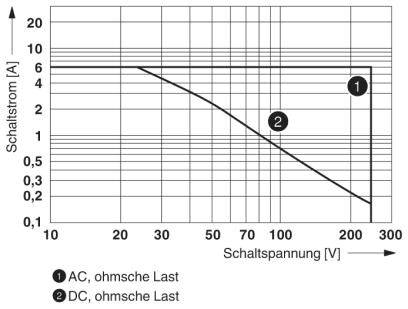

![Dijagram preklopne struje u ovisnosti o preklopnom naponu; prikazuje smanjenje preklopne struje porastom napona. 1: AC, 2: DC. Osi: Preklopna struja [A] i Preklopni napon [V].](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002140998TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Slika slična
Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivni napon: 125 V/DC Prebacivanje struje (maks.): 6 A 4 prebac
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
4 prebacivanje
Nazivni napon
125 V/DC
Preklopni napon (maks.)
250 V DC/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
3 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
12,99 €
3
6% = 0,72 €
12,27 €
5
8% = 1,01 €
11,98 €
10
9% = 1,20 €
11,79 €
25
11% = 1,41 €
11,58 €
50
13% = 1,65 €
11,34 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (12,99 € / komad)
12,99 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Tehnički podaci
- Maksimalni prekidački napon: 250 V AC / DC
- Minimalni prekidački napon: 5 V (pri 24 mA)
- Minimalna prekidačka struja: 5 mA (pri 24 V)
- Maksimalna struja pritiska: 16 A (20 ms, uspostavite kontakt)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 144 W (pri 24 V DC)
- 124 W (pri 48 V DC)
- 108 W (pri 60 V DC)
- 52 W (pri 110 V DC)
- 48 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,22 A (pri 120 V, DC13)
- 0,11 A (pri 250 V, DC13)
- 1,5 A (pri 24 V, AC15)
- 1,5 A (pri 120 V, AC15)
- 1 A (pri 240 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,5 mm² ... 4 mm²
- Presjek provodnika fleksibilan: 0,5 mm² ... 4 mm²
- Presjek provodnika AWG: 20 ... 10 (kruta)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 2,5 kV
- Izolacija: osnovna izolacija
- Kategorija prenapona: II
- Vrsta proizvoda
relejni modul
- Tip
RIF-2-RSC-LDP-125DC/4X21
- Priključak
vijak
- Vrijeme odziva
13 ms
- Vrijeme opadanja
14 ms
- Vrsta kontakta
4 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
125 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
6 A
- Mehanički vijek trajanja
2x 107operacije
- Određene značajke
s led
sa supresorskom diodom
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dužina
75 mm
- Širina
27 mm
- Visina
89 mm
- dim.
(D x Š x V) 75 x 27 x 89 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivni napon: 125 V/DC Prebacivanje struje (maks.): 6 A 4 prebac
Podatkovna tablica 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivni napon: 125 V/DC Prebacivanje struje (maks.): 6 A 4 prebac
Upute za rad i sigurnost
Upute za rad i sigurnost 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 relejni modul Nazivni napon: 125 V/DC Prebacivanje struje (maks.): 6 A 4 prebac
Opis

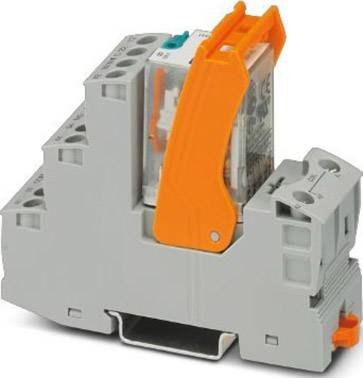

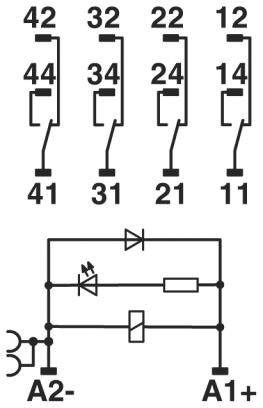

Unaprijed sastavljen relejni modul s vijčanim spojem, koji se sastoji od: relejne baze, kontaktnog releja za napajanje i držača. Dizajn kontakta: 4 preklopna kontakta. Ulazni napon: 125 V DC
