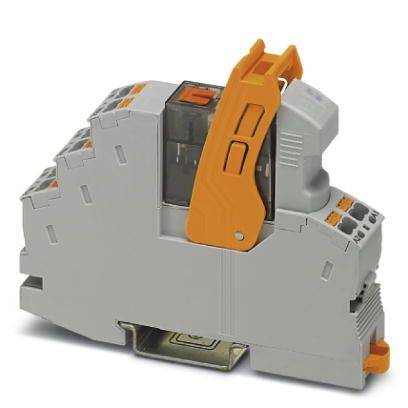

Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS relejni modul Nazivni napon: 230 V/AC 2 prebacivanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Nazivni napon
230 V/AC
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-1-RPT-LV-230AC/2X21MS
Tehnički list (PDF)
45 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
22,99 €
3
5% = 1,14 €
21,85 €
5
7% = 1,60 €
21,39 €
10
9% = 2,01 €
20,98 €
25
10% = 2,24 €
20,75 €
50
11% = 2,62 €
20,37 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (22,99 € / komad)
22,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,81 W
- Maksimalni prekidački napon: 250 V AC / DC
- Minimalni prekidački napon: 12 V (pri 10 mA)
- Minimalna prekidačka struja: 10 mA (pri 12 V)
- Maksimalna struja pritiska: 16 A (20 ms, uspostavite kontakt)

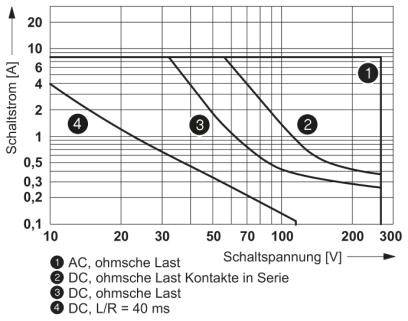

- Maksimalni kapacitet loma (ohmičko opterećenje):
- 192 W (pri 24 V DC)
- 62 W (pri 48 V DC)
- 42 W (pri 60 V DC)
- 55 W (pri 110 V DC)
- 66 W (pri 220 V DC)
- 2000 VA (na 250 V AC)
- Prekidački kapacitet:
- 1 A (pri 24 V, DC13)
- 1,5 A (pri 230 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 1,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 1,5 mm²
- Presjek provodnika AWG: 26 ... 16 (kruta)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: sigurno odvajanje
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
RIF-1-RPT-LV-230AC/2X21MS
- Priključak
Push-In stezaljka
- Vrijeme odziva
4 ms
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
230 V/AC
- Preklopni napon (maks.)
250 V DC/AC

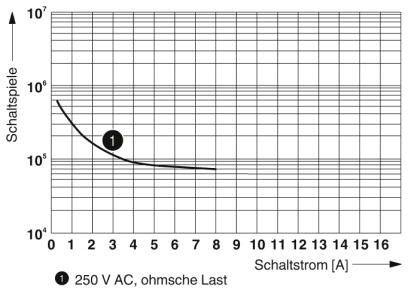

- Mehanički vijek trajanja
5x 106operacije
- Određene značajke
s led
s varistorom
IP20
- Maks. temperatura
+45 °C
- Min. temperatura
-40 °C
- Dužina
75 mm
- Širina
16 mm
- Visina
93 mm
- dim.
(D x Š x V) 75 x 16 x 93 mm
- Sadržaj
1 St.
0.004 A
16
96 mm
75 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Other
184-253 V
184-253 V
Untreated
IP20
TRUE
AC
0
0
2
Other
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS relejni modul Nazivni napon: 230 V/AC 2 prebacivanje 1 St.
Podatkovna tablica 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS relejni modul Nazivni napon: 230 V/AC 2 prebacivanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS relejni modul Nazivni napon: 230 V/AC 2 prebacivanje 1 St.
Opis

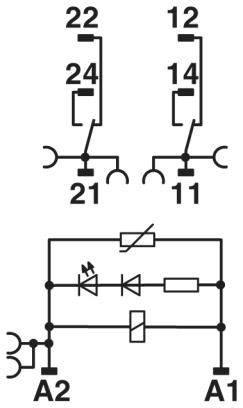

Unaprijed sastavljen relejni modul s potisnom vezom, koji se sastoji od: relejne baze, držača releja, modula za suzbijanje utikača utikača i kontaktnog releja za napajanje s ispitnim gumbom i integriranom LED indikatorom. Dizajn kontakta: 2 preklopna kontakta. Ulazni napon: 230 V AC
