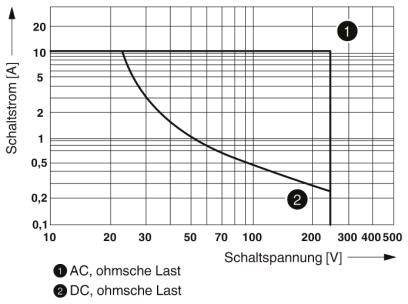

![Dijagram prikazuje krivulju struje uključivanja i naponskog prekidanja. Karakteristične krivulje: 'AC, omski teret' na (1), 'DC, omski teret' na (2). Y-os: Struja uključivanja [A], X-os: Napon uključivanja [V].](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002140973TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

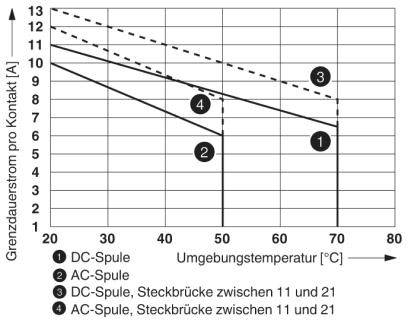

![Dijagram granične struje trajanja [A] u odnosu na temperaturu okoline [°C]. Uspoređene četiri krivulje: DC-zavojnica, AC-zavojnica pri različitim vezama.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002140973TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Slika slična
Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS relejni modul Nazivni napon: 230 V/AC 1 prebacivanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Nazivni napon
230 V/AC
Preklopni napon (maks.)
250 V DC/AC
Tip
RIF-1-RPT-LV-230AC/1X21MS
Tehnički list (PDF)
37 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
10
-
20,99 €
30
5% = 1,04 €
19,95 €
50
7% = 1,46 €
19,53 €
100
9% = 1,84 €
19,15 €
200
10% = 2,05 €
18,94 €
400
11% = 2,39 €
18,60 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Min.: 10
Višestruki: 10
Ukupno (20,99 € / komad)
209,90 €
sa PDV-om
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,81 W
- Maksimalni prekidački napon: 250 V AC / DC
- Minimalni prekidački napon: 12 V (pri 10 mA)
- Minimalna prekidačka struja: 10 mA (pri 12 V)
- Maksimalna struja pritiska: 32 A (20 ms, uspostaviti kontakt)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 264 W (pri 24 V DC)
- 62 W (pri 48 V DC)
- 48 W (pri 60 V DC)
- 52 W (pri 110 V DC)
- 66 W (pri 220 V DC)
- 2500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 3 A (pri 240 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 1,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 1,5 mm²
- Presjek provodnika AWG: 26 ... 16 (kruta)
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: sigurno odvajanje
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
RIF-1-RPT-LV-230AC/1X21MS
- Priključak
Push-In stezaljka
- Vrijeme odziva
4 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
230 V/AC
- Preklopni napon (maks.)
250 V DC/AC

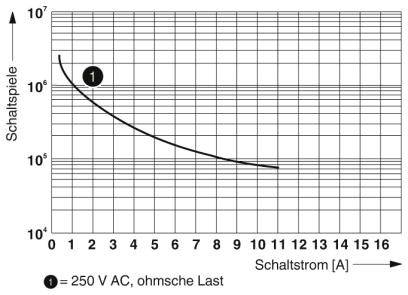

- Mehanički vijek trajanja
5x 106operacije
- Određene značajke
s led
s varistorom
IP20
- Maks. temperatura
+50 °C
- Min. temperatura
-40 °C
- Dužina
75 mm
- Širina
16 mm
- Visina
93 mm
- dim.
(D x Š x V) 75 x 16 x 93 mm
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS relejni modul Nazivni napon: 230 V/AC 1 prebacivanje 1 St.
Podatkovna tablica 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS relejni modul Nazivni napon: 230 V/AC 1 prebacivanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS relejni modul Nazivni napon: 230 V/AC 1 prebacivanje 1 St.
Opis

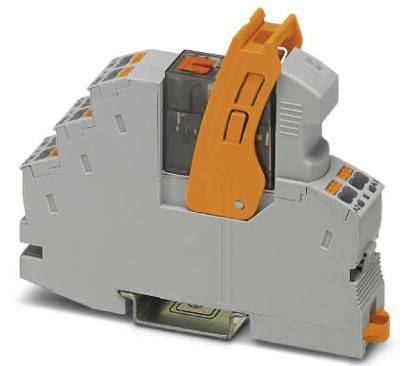

Unaprijed sastavljen relejni modul s potisnom vezom, koji se sastoji od: relejne baze, držača releja, modula za suzbijanje utikača utikača i kontaktnog releja za napajanje s ispitnim gumbom i integriranom LED indikatorom. Vrsta kontakta: 1 kontakt za zamjenu. Ulazni napon: 230 V AC
