Kupi Phoenix Contact REL-OR3/LDP-12DC/3X21 relej 12 V/DC 10 A 3 prebacivanje 50 St. Piece

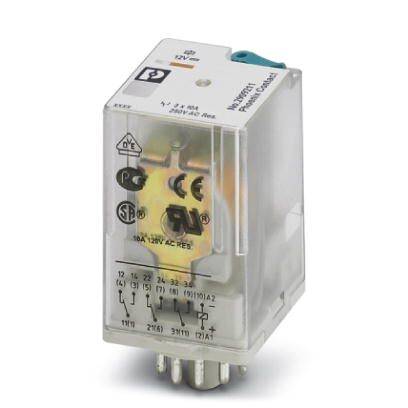

Prozirni električni relej s raznim tehničkim simbolima i oznakama na površini, prikazuje specifikacije modela i napona.

Slika slična

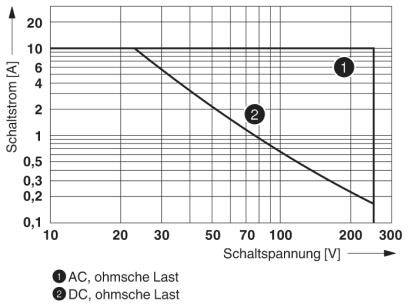

Dijagram prikazuje komutacijski struju (A) u odnosu na komutacijsko napon (V). Dvije krivulje: '1' za AC opterećenja, '2' za DC opterećenja. Osi označene, 0-300 V, 0-20 A.

Grafikon prikazuje krivulju faktora redukcije (0,3 do 1) u odnosu na COS φ (0 do 1), opadajuću od 1 pri 0 do 0,3 pri 1, linearno padajuću.

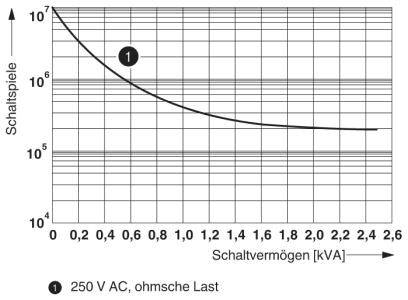

Dijagram prikazuje log-log prikaz preklopnih karakteristika u odnosu na preklopnu sposobnost u kVA, s krivuljom za '250 V AC, omsko opterećenje'.

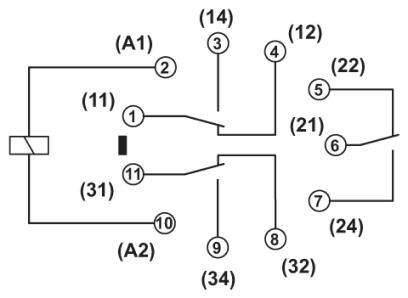

Električna shema elektromagnetskog releja s kontaktima (11), (14) i (21). Prikazuje priključke i status sklapanja.

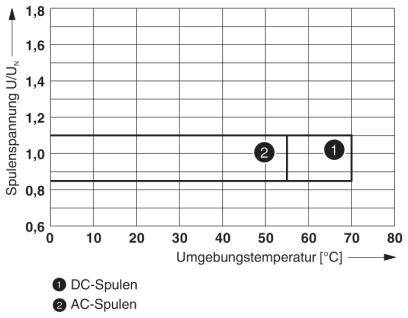

Dijagram prikazuje naponsko opterećenje zavojnice (U/UN) u odnosu na okolišnu temperaturu (°C). Krivulja 1: DC-zavojnice stabilne do 65°C. Krivulja 2: AC-zavojnice stabilne do 60°C.

1/6

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Nazivni napon svitka

12 V/DC

Vrsta kontakta

3 prebacivanje

Preklopni napon (maks.)

250 V/DC

Tehnički list (PDF)

Dostava pet, 16.10.

124 Set(ovi) - zaliha Njemačka

količina (Set(ovi) - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj (Veličina pakiranja 50 St.)

Set(ovi) - zaliha Njemačka

Ukupno (14,90 € / komad)

745,00 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Stupanj zaštite: RT I
Tipična ulazna struja na UN: 112 mA
Minimalni prekidački napon: 10 V (pri 24 mA)
Minimalna prekidačka struja: 10 mA (pri 24 V)
Maksimalna struja pritiska: 30 A (20 ms. Normalno otvoreno)
Maksimalni kapacitet loma (ohmičko opterećenje):
240 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Nazivni impulsni napon: 4 kV
Izolacija: osnovna izolacija
Stupanj zagađenja: 3
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relej

Tip: REL-OR3/LDP-12DC/3X21

Nazivni napon svitka: 12 V/DC

Vrsta kontakta: 3 prebacivanje

Kontaktni materijal: AgNi

Preklopni napon (maks.): 250 V/DC

Prebacivanje struje (maks.): 10 A

Maks. rasklopna snaga: 240 W

Priključak: utični priključak

Izoalcijski napon: 250 V/AC

Vrijeme odziva: 18 ms

Vrijeme opadanja: 20 ms

Mehanički vijek trajanja: 2x 10⁷operacije

Određene značajke: s gumbom za testiranje

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 35 mm

Visina: 35 mm

Dubina: 54.4 mm

dim.: (Š x V x D) 35 x 35 x 54.4 mm

Sadržaj: 50 St.

RoHS-konforno: Da

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 relej 12 V/DC 10 A 3 prebacivanje 50 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225762 Phoenix Contact REL-OR3/LDP-12DC/3X21 relej 12 V/DC 10 A 3 prebacivanje 50 St. Piece

Opis

Utični oktalni releji s priključcima napajanja, 3 preklopna kontakta, ispitni gumb, dioda sa slobodnim kotačima, mehanički indikator položaja prekidača, polaritet A1 +, A2-, ulazni napon: 12 V DC

Ovaj tekst je strojno preveden.
