Kupi Phoenix Contact REL-OR3/L-230AC/3X21 relej 230 V/AC 10 A 3 prebacivanje 10 St.

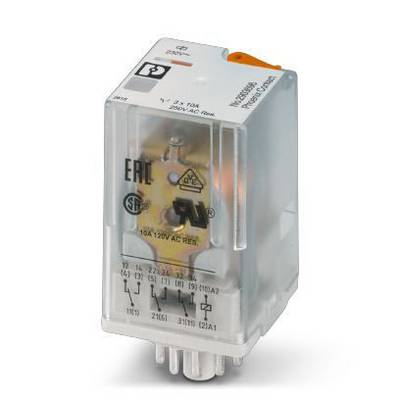

Relej u prozirnom kućištu s upisanim tehničkim specifikacijama, pogodan za primjene od 10 A/250 V AC.

Slika slična

Dijagram prikazuje preklopnu struju [A] u odnosu na preklopni napon [V] s dva tipa opterećenja: 1. AC, omsko opterećenje; 2. DC, omsko opterećenje. Trend padajući.

Dijagram prikazuje krivulju redukcijskog faktora od 1 do 0,3 u ovisnosti o COS φ od 1 do 0,2, padajuće.

Dijagram prikazuje naponski omjer U/UN u odnosu na okolišnu temperaturu (°C) za istosmjerne (DC) i izmjenične (AC) zavojnice s označenim područjima između 50-70°C.

Električki razvodni plan: prikazuje povezivanja između numeriranih točaka (1-34) i sklopki, simbolizirane linijama i krugovima.

Dijagram prikazuje krivulju za broj sklopnih ciklusa u odnosu na sklopnu sposobnost pri 250 V AC omskog opterećenja. Osi: broj sklopnih ciklusa (gore) i sklopna sposobnost u kVA (dolje).

1/6

Slika slična

Vrsta proizvoda

relej

Nazivni napon svitka

230 V/AC

Vrsta kontakta

3 prebacivanje

Preklopni napon (maks.)

250 V/DC

Prebacivanje struje (maks.)

10 A

Tehnički list (PDF)

Dostava čet, 15.10.

180 Set(ovi) - zaliha Njemačka

količina (Set(ovi) - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (15,50 € / komad)

154,99 €

sa PDV-om

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact REL-OR3/L-230AC/3X21 relej 230 V/AC 10 A 3 prebacivanje 10 St.

Više informacija

Tehnički podaci

Stupanj zaštite: RT I
Tipična ulazna struja na UN: 13 mA
Minimalni prekidački napon: 10 V (pri 24 mA)
Minimalna prekidačka struja: 10 mA (pri 24 V)
Maksimalna struja pritiska: 30 A (20 ms. Normalno otvoreno)
Maksimalni kapacitet loma (ohmičko opterećenje):
240 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Nazivni impulsni napon: 4 kV
Izolacija: osnovna izolacija
Stupanj zagađenja: 3
Kategorija prenapona: III

Vrsta proizvoda: relej

Tip: REL-OR3/L-230AC/3X21

Nazivni napon svitka: 230 V/AC

Vrsta kontakta: 3 prebacivanje

Kontaktni materijal: AgNi

Preklopni napon (maks.): 250 V/DC

Prebacivanje struje (maks.): 10 A

Maks. rasklopna snaga: 240 W

Priključak: utični priključak

Izoalcijski napon: 250 V/AC

Vrijeme odziva: 5 ms

Mehanički vijek trajanja: 2x 10⁷operacije

Određene značajke: s gumbom za testiranje

Min. temperatura: -40 °C

Maks. temperatura: +55 °C

Širina: 35 mm

Visina: 35 mm

Dubina: 54.4 mm

dim.: (Š x V x D) 35 x 35 x 54.4 mm

Sadržaj: 10 St.

RoHS-konforno: Da

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 relej 230 V/AC 10 A 3 prebacivanje 10 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2225532 Phoenix Contact REL-OR3/L-230AC/3X21 relej 230 V/AC 10 A 3 prebacivanje 10 St.

Opis

Utični oktalni releji s napajačkim kontaktima, 3 preklopna kontakta, test tipka, indikator položaja mehaničkog prekidača, ulazni napon: 230 V AC
