Name: Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece
Brand: Phoenix Contact
SKU: 2225517
Availability: BackOrder

Pravokutni, transparentni relej za 6A, 250V AC primjene, s više priključnih pinova na dnu. Prikazuje različite logotipe certifikacije.

Dijagram prikazuje naponske karakteristike DC zavojnica (1) i AC zavojnica (2) u odnosu na okolišnu temperaturu u stupnjevima Celzijusa.

Dijagram prikazuje sklopne igre u odnosu na sklopnu sposobnost za 250 V AC, ohmsko opterećenje. Krivulja pada, ističući karakterističnu točku na 1 kVA.

Shema spajanja prekidačke kutije s četiri paralelna prekidača, svaki s ulaznim i izlaznim vezama od A1 do A2.

Dijagram prikazuje redukcijski faktor u odnosu na COS φ. Krivulja pada s 1 pri COS φ 0,8 na 0,3 pri COS φ 0,2.

Dijagram: Uključni struj [A] u odnosu na uključni napon [V]. Dvije krivulje za AC i DC, ohmsko opterećenje. AC se smanjuje pri višem naponu.

1/6

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Nazivni napon svitka

12 V/DC

Vrsta kontakta

4 prebacivanje

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

Dostava pon,26.10.

1 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (89,99 € / komad)

89,99 €

uklj. PDV

Dostupno još samo 1 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Stupanj zaštite: RT I
Tipična ulazna struja na UN: 78 mA
Minimalni prekidački napon: 5 V (pri 24 mA)
Minimalna prekidačka struja: 5 mA (pri 24 V)
Maksimalna struja pritiska: 16 A (20 ms. Normalno otvoreno)
Maksimalni kapacitet loma (ohmičko opterećenje):
144 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Minimalna prekidačka snaga: 0,12 W
Nazivni impulsni napon: 2,5 kV
Izolacija: osnovna izolacija
Stupanj nečistoće: 2
Kategorija prenapona: II

Vrsta ambalaže: Piece

Vrsta proizvoda: relej

Tip: REL-IR4/LDP- 12DC/4X21

Nazivni napon svitka: 12 V/DC

Vrsta kontakta: 4 prebacivanje

Kontaktni materijal: AgNi

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 144 W

Priključak: utični priključak

Izoalcijski napon: 250 V/AC

Vrijeme odziva: 13 ms

Vrijeme opadanja: 14 ms

Mehanički vijek trajanja: 2x 10⁷operacije

Određene značajke: s gumbom za testiranje

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Visina: 27.5 mm

Dubina: 35.6 mm

dim.: (Š x V x D) 21.2 x 27.5 x 35.6 mm

Sadržaj: 10 St.

RoHS-konforno: Da

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Priključak

Preklopni napon (maks.)

Prebacivanje struje (maks.)

Vrsta ambalaže

Vrsta kontakta

Nazivni napon svitka

Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Kataloški br.:2225517

Dostava pon,26.10.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

Ovaj proizvod

utični priključak

250 V DC/AC

6 A

Piece

4 prebacivanje

12 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

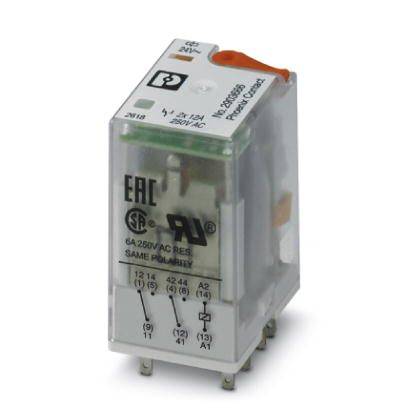

Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225507

Dostava uto,02.02.2027.

Conrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

24 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

87,99 €^*

Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225508

Dostava pon,26.10.

110 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225509

Dostava pon,26.10.

50 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

230 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225503

Dostava pon,26.10.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

60 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece

Kataloški br.:2225505

Dostava pon,26.10.

146 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

250 V DC/AC

12 A

Piece

2 prebacivanje

125 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

91,99 €^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU relej 24 V/AC 50 mA 4 prebacivanje 10 St. Piece

Kataloški br.:2225522

Dostava uto,02.02.2027.

Conrad Electronic

utični priključak

30 V/AC

50 mA

Piece

4 prebacivanje

24 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

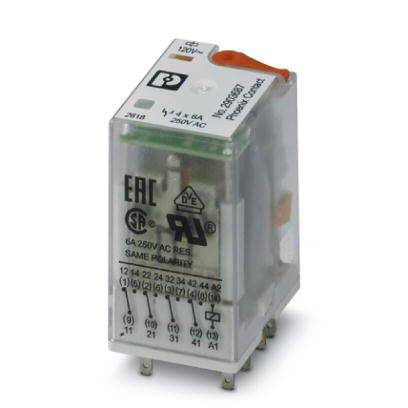

Phoenix Contact REL-IR4/L-120AC/4X21 relej 120 V/AC 6 A 4 prebacivanje 10 St. Piece

Kataloški br.:2225524

Dostava uto,02.02.2027.

Conrad Electronic

utični priključak

250 V DC/AC

6 A

Piece

4 prebacivanje

120 V/AC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU relej 12 V/DC 50 mA 4 prebacivanje 10 St. Piece

Kataloški br.:2225510

Dostava pon,26.10.

10 Set(ovi) - zaliha NjemačkaConrad Electronic

utični priključak

30 V/AC

50 mA

Piece

4 prebacivanje

12 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU relej 48 V/DC 50 mA 4 prebacivanje 10 St. Piece

Kataloški br.:2225512

Dostava sri,20.01.2027.

Conrad Electronic

utični priključak

30 V/AC

50 mA

Piece

4 prebacivanje

48 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Opis

Priključni industrijski releji s napajanjem i dodatnim pločama od tvrdog zlata, 4 preklopna kontakta, ispitnim gumbom, statusnim LED-om, dioda sa slobodnim kotačima, mehanički indikator položaja prekidača, polaritet A1 +, A2-, napon zavojnice: 12 V DC
