Elektromehanika Releji Releji za tiskane pločice, priključni releji

Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

EAN:
Šifra proizvođača:
Kataloški br.:

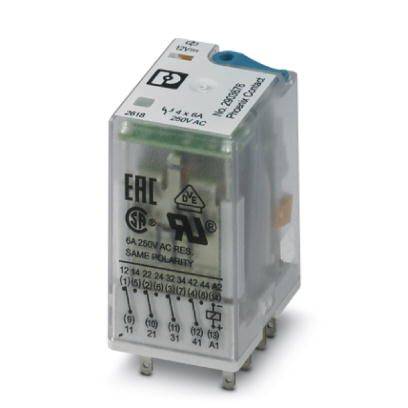

Pravokutni, transparentni relej za 6A, 250V AC primjene, s više priključnih pinova na dnu. Prikazuje različite logotipe certifikacije.
Slika slična
Pravokutni, transparentni relej za 6A, 250V AC primjene, s više priključnih pinova na dnu. Prikazuje različite logotipe certifikacije.

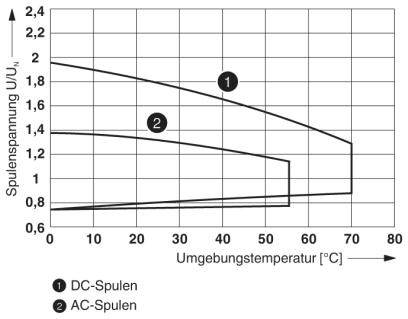

Dijagram prikazuje naponske karakteristike DC zavojnica (1) i AC zavojnica (2) u odnosu na okolišnu temperaturu u stupnjevima Celzijusa.

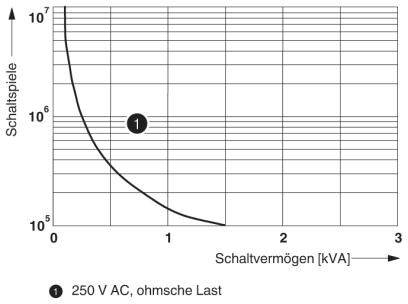

Dijagram prikazuje sklopne igre u odnosu na sklopnu sposobnost za 250 V AC, ohmsko opterećenje. Krivulja pada, ističući karakterističnu točku na 1 kVA.

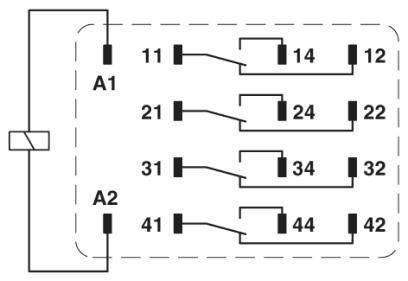

Shema spajanja prekidačke kutije s četiri paralelna prekidača, svaki s ulaznim i izlaznim vezama od A1 do A2.

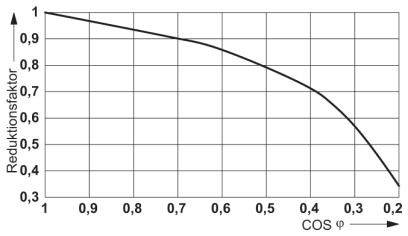

Dijagram prikazuje redukcijski faktor u odnosu na COS φ. Krivulja pada s 1 pri COS φ 0,8 na 0,3 pri COS φ 0,2.

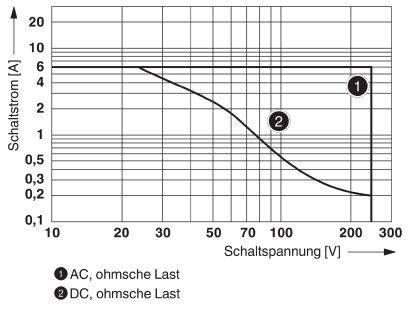

Dijagram: Uključni struj [A] u odnosu na uključni napon [V]. Dvije krivulje za AC i DC, ohmsko opterećenje. AC se smanjuje pri višem naponu.
1/6
Slika slična
Vrsta ambalaže
Piece
Vrsta proizvoda
relej
Nazivni napon svitka
12 V/DC
Vrsta kontakta
4 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tehnički list (PDF)
European union
Phoenix Contact
Dostava čet, 15.10.

1 Set(ovi) - zaliha Njemačka

količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
89,99 €
3
3% = 2,49 €
87,50 €
5
4% = 3,49 €
86,50 €
10
5% = 4,16 €
85,83 €
25
5% = 4,90 €
85,09 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €

Broj (Veličina pakiranja 10 St.)

Ukupno (9,00 € / komad)
89,99 €
sa PDV-om
Dostupno još samo 1 Set(ovi) - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Istaknuti proizvodi i detalji

Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Više informacija

Tehnički podaci

  • Stupanj zaštite: RT I
  • Tipična ulazna struja na UN: 78 mA
  • Minimalni prekidački napon: 5 V (pri 24 mA)
  • Minimalna prekidačka struja: 5 mA (pri 24 V)
  • Maksimalna struja pritiska: 16 A (20 ms. Normalno otvoreno)
  • Maksimalni kapacitet loma (ohmičko opterećenje):
  • 144 W (pri 24 V DC)
  • 108 W (pri 60 V DC)
  • 52 W (pri 110 V DC)
  • 48 W (pri 220 V DC)
  • Minimalna prekidačka snaga: 0,12 W
  • Nazivni impulsni napon: 2,5 kV
  • Izolacija: osnovna izolacija
  • Stupanj nečistoće: 2
  • Kategorija prenapona: II
Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Tip

REL-IR4/LDP- 12DC/4X21

Nazivni napon svitka

12 V/DC

Vrsta kontakta

4 prebacivanje

Kontaktni materijal

AgNi

Preklopni napon (maks.)

250 V DC/AC

Prebacivanje struje (maks.)

6 A

Maks. rasklopna snaga

144 W

Priključak

utični priključak

Izoalcijski napon

250 V/AC

Vrijeme odziva

13 ms

Vrijeme opadanja

14 ms

Mehanički vijek trajanja

2x 107operacije

Određene značajke

s gumbom za testiranje

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

21.2 mm

Visina

27.5 mm

Dubina

35.6 mm

dim.

(Š x V x D) 21.2 x 27.5 x 35.6 mm

Sadržaj

10 St.

RoHS-konforno

Da

UKCA

nije bitno

Varijante(Sve stavke su sa PDV-om, plus dostava)

Priključak
Preklopni napon (maks.)
Prebacivanje struje (maks.)
Vrsta ambalaže
Vrsta kontakta
Nazivni napon svitka

Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

2225517


Ovaj proizvod
utični priključak
250 V DC/AC
6 A
Piece
4 prebacivanje
12 V/DC
Phoenix Contact REL-IR2/LDP- 12DC/2X21 relej 12 V/DC 12 A 2 prebacivanje 10 St.
Phoenix Contact REL-IR2/LDP- 12DC/2X21 relej 12 V/DC 12 A 2 prebacivanje 10 St.

2225500


utični priključak
250 V DC/AC
12 A
2 prebacivanje
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 relej 24 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 relej 24 V/DC 12 A 2 prebacivanje 10 St. Piece

2225501


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 relej 48 V/DC 12 A 2 prebacivanje 10 St.
Phoenix Contact REL-IR2/LDP- 48DC/2X21 relej 48 V/DC 12 A 2 prebacivanje 10 St.

2225502


utični priključak
250 V DC/AC
12 A
2 prebacivanje
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

2225503


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 relej 110 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 relej 110 V/DC 12 A 2 prebacivanje 10 St. Piece

2225504


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece

2225505


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece

2225507


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece

2225508


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece

2225509


utični priključak
250 V DC/AC
12 A
Piece
2 prebacivanje
230 V/AC

Dokumenti i preuzimanja

Podatkovna tablica

European union

Podatkovna tablica 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Podatkovna tablica 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225517 Phoenix Contact REL-IR4/LDP- 12DC/4X21 relej 12 V/DC 6 A 4 prebacivanje 10 St. Piece

Opis

Priključni industrijski releji s napajanjem i dodatnim pločama od tvrdog zlata, 4 preklopna kontakta, ispitnim gumbom, statusnim LED-om, dioda sa slobodnim kotačima, mehanički indikator položaja prekidača, polaritet A1 +, A2-, napon zavojnice: 12 V DC

Ovaj tekst je strojno preveden.

Opis

Priključni industrijski releji s napajanjem i dodatnim pločama od tvrdog zlata, 4 preklopna kontakta, ispitnim gumbom, statusnim LED-om, dioda sa slobodnim kotačima, mehanički indikator položaja prekidača, polaritet A1 +, A2-, napon zavojnice: 12 V DC

Ovaj tekst je strojno preveden.
