Kupi Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

Relejna spojnica s prozirnim kućištem prikazuje unutarnje komponente. Oznake na prednjoj strani opisuju naponske i strujne specifikacije.

Slika slična

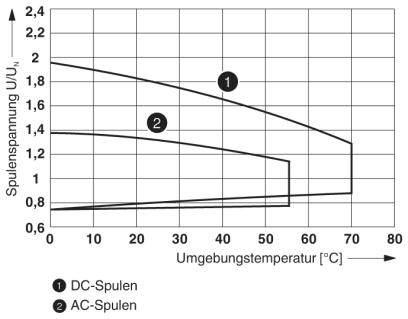

Dijagram prikazuje odnos između napona zavojnice i temperature okoline za DC zavojnice i AC zavojnice uz linije trenda napona.

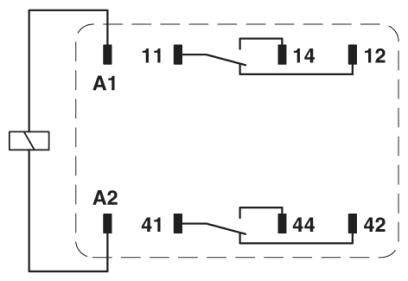

Električna shema releja s priključcima za namotaj A1, A2 i kontaktnim priključcima 11, 12, 14, 41, 42, 44.

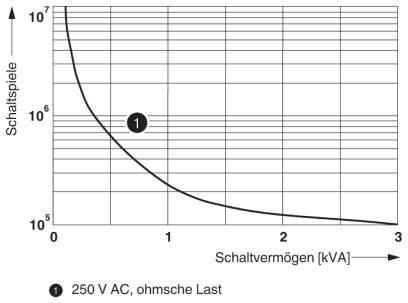

Dijagram s krivuljom koja prikazuje broj uključivanja (10¹ do 10⁷) u odnosu na sposobnost uključivanja u kVA (0,1 do 3) pri 250 V AC za omski teret.

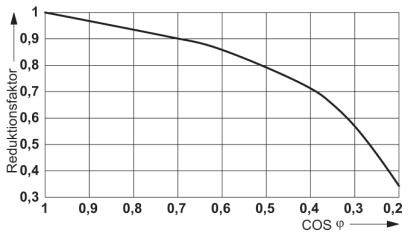

Dijagram faktora redukcije u ovisnosti o COS φ s padajućom krivuljom od 1 do 0,3 na vertikalnoj osi od 0,2 do 0,9.

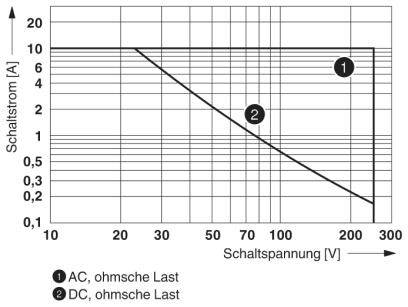

'Dijagram prikazuje preklopnu struju [A] u odnosu na preklopni napon [V]. Linija 1: AC, omsko opterećenje. Linija 2: DC, omsko opterećenje. Grafika opisuje ponašanje opterećenja.'

1/6

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Nazivni napon svitka

60 V/DC

Vrsta kontakta

2 prebacivanje

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

Dostava pet, 16.10.

1 Set(ovi) - zaliha Njemačka

količina (Set(ovi) - zaliha Njemačka)

ušteda

cijena pakiranja (sa PDV-om)

Količinski popusti - savjet za uštedu

Uštedite 0,00 €

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (9,00 € / komad)

89,99 €

sa PDV-om

Dostupno još samo 1 Set(ovi) - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Stupanj zaštite: RT I
Tipična ulazna struja na UN: 18 mA
Minimalni prekidački napon: 5 V (pri 24 mA)
Minimalna prekidačka struja: 5 mA (pri 24 V)
Maksimalna struja pritiska: 30 A (20 ms. Normalno otvoreno)
Maksimalni kapacitet loma (ohmičko opterećenje):
288 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Minimalna prekidačka snaga: 0,12 W
Nazivni impulsni napon: 4 kV
Izolacija: osnovna izolacija
Stupanj zagađenja: 3 (nazivni napon 230 V)
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relej

Tip: REL-IR2/LDP- 60DC/2X21

Nazivni napon svitka: 60 V/DC

Radni napon (maks.): 60 V/DC

Vrsta kontakta: 2 prebacivanje

Kontaktni materijal: AgNi

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 12 A

Maks. rasklopna snaga: 288 W

Priključak: utični priključak

Izoalcijski napon: 250 V/AC

Vrijeme odziva: 13 ms

Vrijeme opadanja: 14 ms

Mehanički vijek trajanja: 2x 10⁷operacije

Određene značajke: s led

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Visina: 27.5 mm

Dubina: 35.6 mm

dim.: (Š x V x D) 21.2 x 27.5 x 35.6 mm

Sadržaj: 10 St.

RoHS-konforno: Da

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

Opis

Priključni industrijski releji s kontaktima za napajanje, 2 preklopna kontakta, ispitni gumb, LED indikator stanja, dioda sa slobodnim kotačima, mehanički indikator položaja prekidača, polarnost A1 +, A2-, ulazni napon: 60 V DC

Ovaj tekst je strojno preveden.
