Kupi Phoenix Contact RAD-DO8-IFS 2902811 I/O modul za proširenje

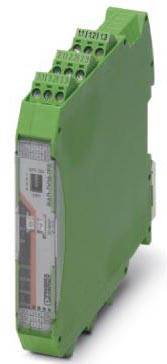

Zelena elektronička komponenta strujnog kruga s priključnim stezaljkama i natpisnom prednjom stranom, koja se koristi u industrijskim primjenama.

Slika slična

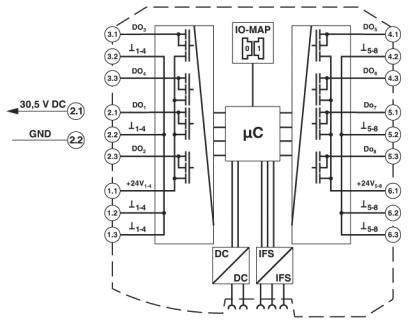

Električna shema mikrokontroleske veze, prikazuje ulaze i izlaze (D0–D3), napajanje (30,5 V DC) i uzemljenje (GND).

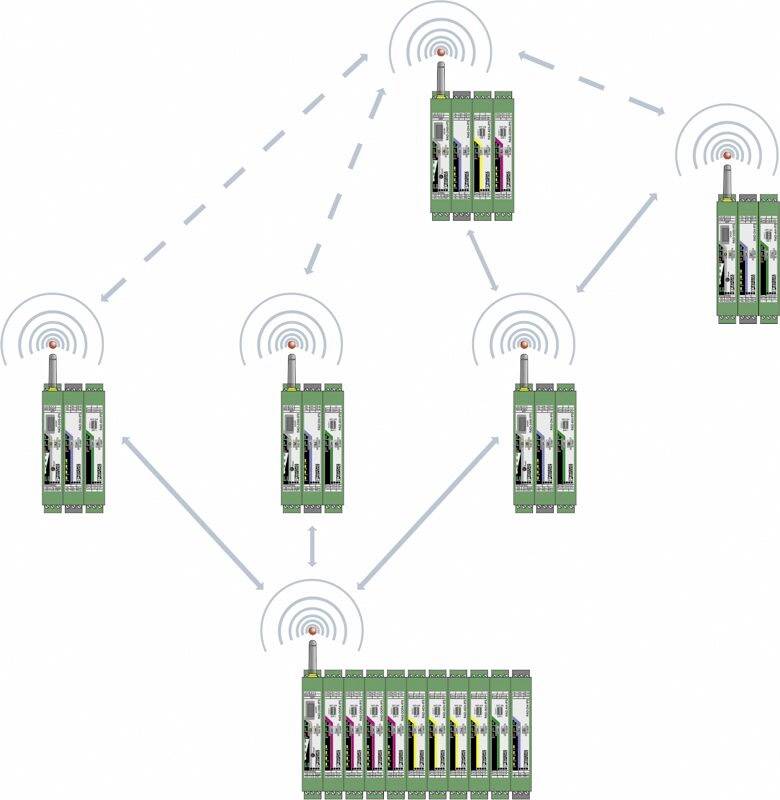

Dijagram bežične mrežne konfiguracije s pet povezanih uređaja, prikazan zelenim hardverskim komponentama s antenama.

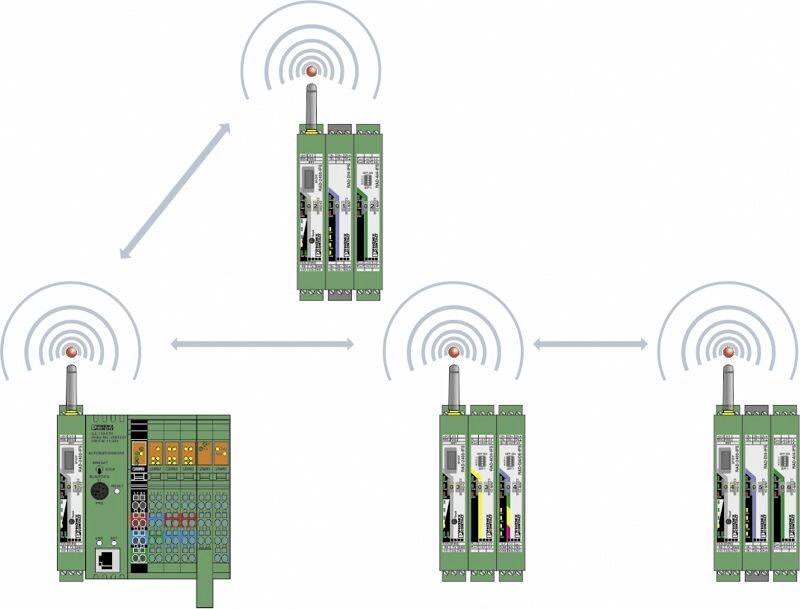

Dijagram prikazuje četiri zelena upravljačka uređaja u mreži, međusobno povezana strelicama i radio valovima, simbolizirajući bežičnu komunikaciju.

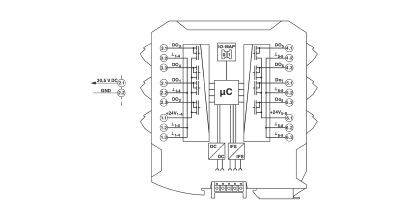

Shema mikrokontrrolera s različitim priključcima. Prikazuje raspored pinova i povezivanje s vanjskim komponentama.

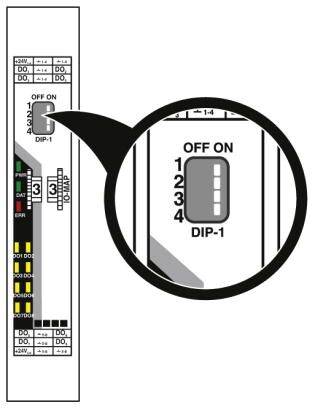

Bliski pogled na električni plan s DIP-preklopnikom. DIP-preklopnik ima četiri postavke, označene brojevima od '1' do '4', koji se mogu postaviti na 'ON' ili 'OFF'.

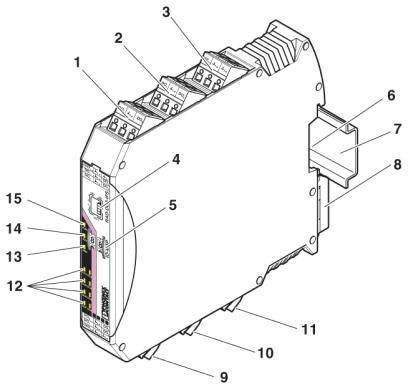

Dijagram uređaja s 15 numeriranih komponenti na elektroničkom modulu koji se koristi u tehničkom ili industrijskom kontekstu.

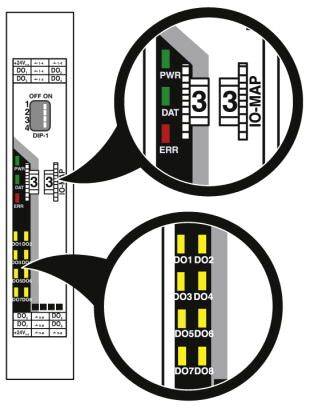

'Ilustracija IO-map modula s dvije zone povećanja koje prikazuju LED-ice za podatke i status te povezivanja od D0 do D08.'

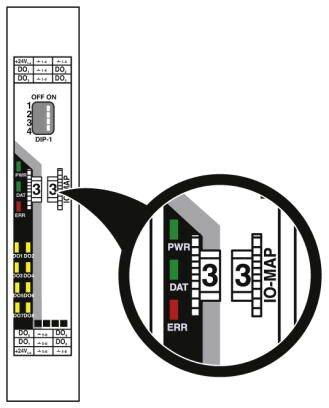

Uvećani prikaz prekidača na IO modulu s natpisima 'PWR', 'DAT' i 'ERR' u crvenim i zelenim bojama.

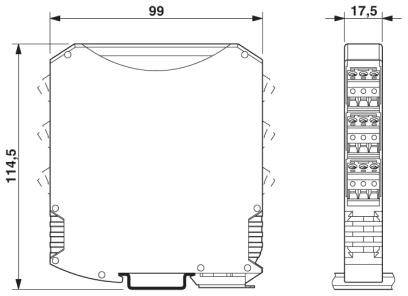

Tehnički nacrt pravokutnog elektroničkog uređaja s dimenzijama: širina 99 mm, visina 114,5 mm, dubina 17,5 mm.

1/10

Slika slična

Tehnički list (PDF)

Dostava sri, 28.10.

Broj

kom. - zaliha Njemačka

Ukupno (375,00 € / komad)

375,00 €

sa PDV-om

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Prikaz stanja: LED zeleno (napon napajanja, PWR)
Broj izlaza: 8
Instalacijski položaj: bilo koji
Uputa za ugradnju: na standardnoj šini NS 35 prema EN 60715
Duljina trake: 7 mm
Navojni navoj: M3
Stupanj nečistoće: 2
Kategorija prenapona: II
Presjek konduktora kruti min: 0,2 mm²
Presjek provodnika kruti maks .: 2,5 mm²
Min. Presjek provodnika fleksibilan: 0,2 mm²
Presjek provodnika fleksibilan maks .: 2,5 mm²
Presjek provodnika AWG min: 24
Presjek provodnika AWG max: 14

Vrsta proizvoda: I/O modul za proširenje

Tip: RAD-DO8-IFS

Broj izlaza maks.: 8

Izlazni signal struje: 250 mA

Maks. izlazna struja po kanalu: 250 mA

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30.5 V/DC

Pogonski napon maks.: 30.5 V/DC

Izlazni signal, napon: 30.5 V

Visina: 113 mm

Dužina: 114.5 mm

Širina: 17.5 mm

: IP20

dim.: (D x Š x V) 114.5 x 17.5 x 113 mm

Tehnika priključivanja: vijačne kvačice

Priključak: vijčani spoj

Proizvođač-br. dijela: 2902811

Maks. temperatura okoline: +70 °C

Min. temperatura okoline: -40 °C

Broj tranzistora na izlazu (maks.): 8

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2225469 Phoenix Contact RAD-DO8-IFS 2902811 I/O modul za proširenje

Upute za rad i sigurnost

Upute za rad i sigurnost 2225469 Phoenix Contact RAD-DO8-IFS 2902811 I/O modul za proširenje

Opis

Prošireno temperaturno područje -40 ° C ... +70 ° C. Jednostavna zamjena modula čak i tijekom rada (vruća zamjena). 8 tranzistorskih izlaza (30,5 V DC / 250 mA). Jednostavno puštanje u pogon pomoću kotača s namotavanjem.
