Name: Phoenix Contact RAD-DI8-IFS 2901539 I/O modul za proširenje
Brand: Phoenix Contact
SKU: 2225445
Availability: BackOrder

Zeleni elektronički modul s nekoliko priključnih stezaljki na vrhu, vjerojatno dio industrijskog zaštitnog sustava ili upravljačke jedinice.

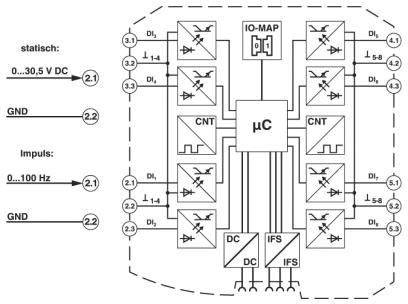

Elektrotehnička shema mikrokontrolerovog sklopa s ulazima i izlazima za napon (0...30,5 V DC), impuls (0...100 Hz) i uzemljenje (GND).

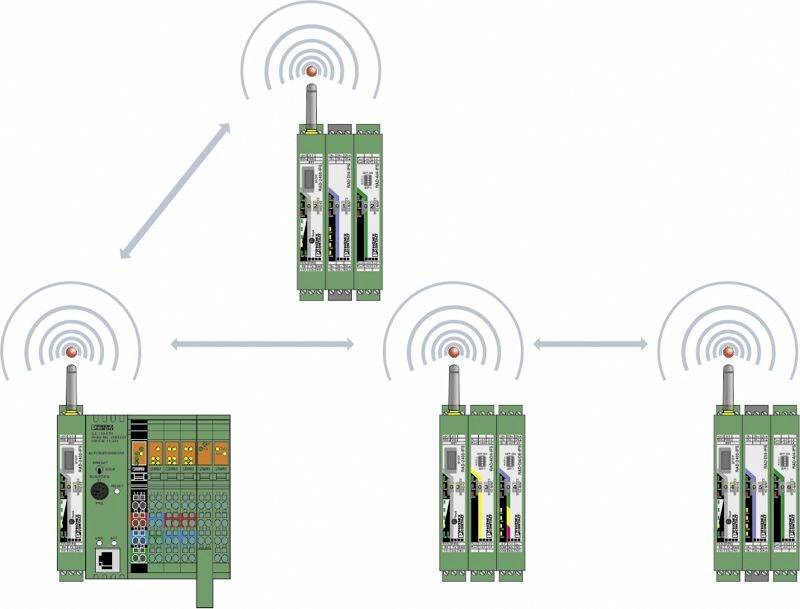

Nekoliko zelenih elektroničkih uređaja međusobno je povezano radio valovima koji dolaze iz antena. Jedan uređaj ima dodatne šarene priključke.

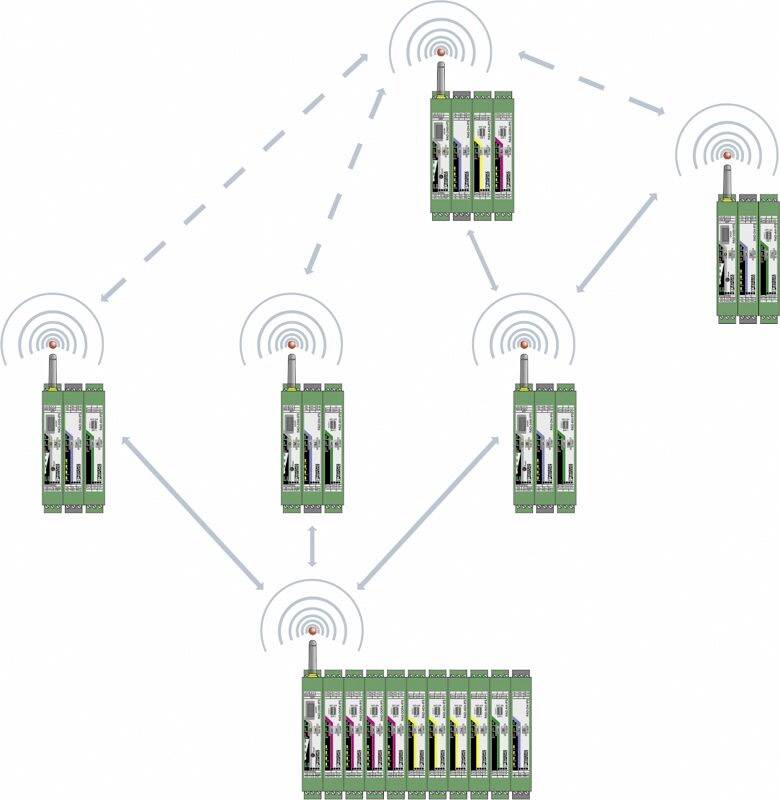

Slika prikazuje bežičnu mrežu komunikacijskih uređaja. Strelice povezuju uređaje i naznačuju protok informacija.

Električka shema s elektroničkim komponentama, vezama i oznakama za mikrocontroller. Prikazuje ulazne i izlazne puteve.

Tehnički nacrt uređaja širine 99 mm i visine 114,5 mm. Bočni pogled prikazuje širinu od 17,5 mm.

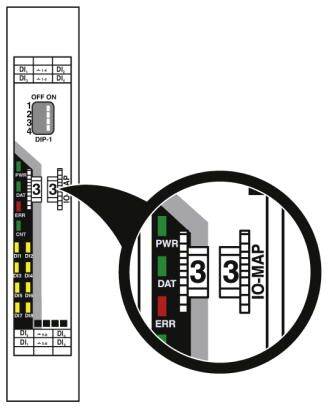

'Dijagram IO modula s naglaskom na DIP-prekidač i indikatorske lampice PWR, DAT i ERR.'

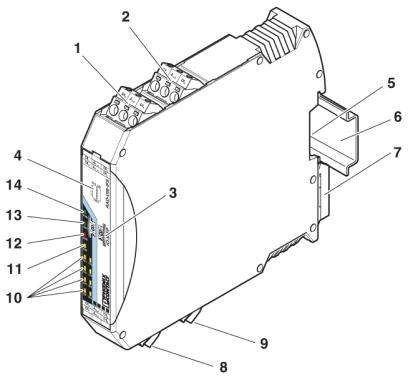

Elektronički uređaj s numeriranim priključcima i komponentama. Savršen za primjenu u industrijskim kontrolnim sustavima.

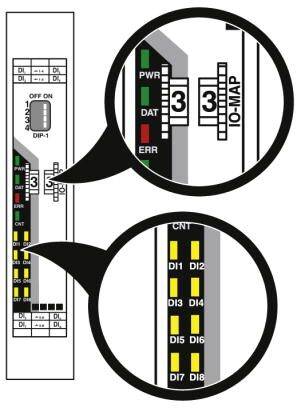

Dijagram prikazuje povećane prikaze elektroničkog uređaja. Gore su prikazane PWR, DAT i ER LED-ice. Dolje su označeni priključci DI1 do DI8.

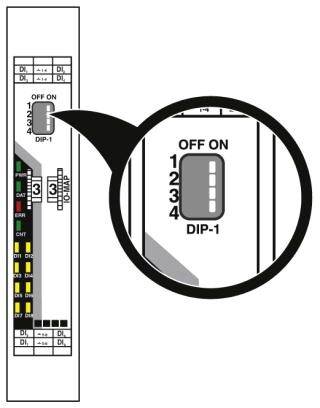

Ilustracija DIP-sklopke sa četiri sklopke, pri čemu su drugi i treći sklopni položaj postavljeni na ON.

1/10

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,23.11.

Broj

kom. - zaliha Njemačka

Ukupno (375,00 € / komad)

375,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Opis ulaza: Digitalni ulaz
Broj ulaza: 8
Prikaz stanja: LED zeleno (napon napajanja, PWR)
Instalacijski položaj: bilo koji
Uputa za ugradnju: na standardnoj šini NS 35 prema EN 60715
Duljina trake: 7 mm
Navojni navoj: M3
Stupanj nečistoće: 2
Kategorija prenapona: II
Presjek konduktora kruti min: 0,2 mm²
Presjek provodnika kruti maks .: 2,5 mm²
Min. Presjek provodnika fleksibilan: 0,2 mm²
Presjek provodnika fleksibilan maks .: 2,5 mm²
Presjek provodnika AWG min: 24
Presjek provodnika AWG max: 14

Vrsta proizvoda: I/O modul za proširenje

Tip: RAD-DI8-IFS

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30.5 V/DC

Pogonski napon maks.: 30.5 V/DC

Visina: 113 mm

Dužina: 114.5 mm

Širina: 17.5 mm

: IP20

dim.: (D x Š x V) 114.5 x 17.5 x 113 mm

Priključak: vijčani spoj

Proizvođač-br. dijela: 2901539

Maks. temperatura okoline: +70 °C

Min. temperatura okoline: -40 °C

UKCA: da
