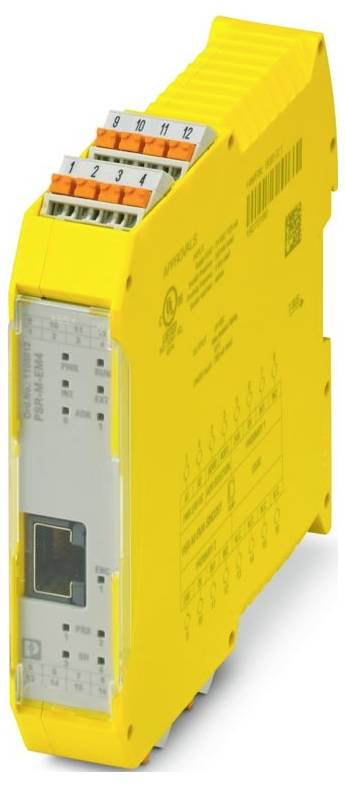

Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 proširivi modul
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (685,00 € / komad)
685,00 €
sa PDV-om
Tehnički podaci
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 22,61 mm
- Visina: 107,74 mm
- Dubina: 113,6 mm
- Materijal kućišta: Nearmirani poliamid PA
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -10 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Vibracije (rad): 10 Hz ... 150 Hz, 2 g
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: vertikalni ili horizontalni
- Maksimalna disipacija snage pri nominalnim uvjetima: 2,86 W (UB = 28,8 V, IN1 = IN2 = 50 mA)
- Razred zaštite: III
- CE: CE
- Tehnologija povezivanja: Tehnologija povezivanja
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: tipično 8 mA (po traci za SAD)
- Priključak vodiča: Priključak vodiča
- Upute za montažu: Obratite pažnju na smanjenje nazivne snage
- Radna nadmorska visina: ≤ 2000 m (iznad razine mora)
- Maksimalna dopuštena vlažnost (rad): 95% (bez kondenzacije)
- Udar: 10 g za Δt = 16 ms (kontinuirani udar, 1000 udara po prostornom smjeru)
- Zaštitni krug: supresorska dioda
- Indikator statusa: 5 x LED (žuta), 1 x LED (zelena), 2 x LED (narančasta)
- Oznaka: A1/A2
- Primjena: Nadzor brzine; Nadzor mirovanja; Nadzor smjera vrtnje
- Opskrba: Opskrba
- Boja (kućište): žuta (RAL 1018)
- Ulazna struja: 3,5 A (Δt = 1 ms pri Us)
- Indikator radnog napona: 1 x LED (zelena)
- Nazivni napon napajanja upravljačkog kruga US: 24 V DC -20 % / +20 % (vanjski osigurač, obično 1 A)
- Nazivna struja upravljačkog napajanja IS: tip. 55 mA
- Vremena: Vremena
- Nazivni način rada: 100% ED
- Nazivni impulsni napon / izolacija: Osnovna izolacija 4 kV između napajanja 24 V i ulazno/izlaznih priključaka kućišta
- Vrijeme filtra: tipično 5 ms (na A1 tijekom padova napona na Us)
- Podaci vezani uz sigurnost: EN ISO 13849: Podaci vezani uz sigurnost: EN ISO 13849
- Razina performansi (PL): e
- Razina sigurnosnog integriteta (SIL): 3
- Sigurnosni podaci: EN IEC 62061: Sigurnosni podaci: EN IEC 62061
- Minimalna stupanj zaštite za mjesto ugradnje: IP54
- Maksimalna dopuštena vlažnost (skladištenje/transport): 95% (bez kondenzacije)
- Naziv ulaza: Ulaz enkodera
- Opis ulaza: Sin/Cos; Dijagnostička funkcija: sin²(x) + cos²(x) = 1
- Broj ulaza: 1
- Indikator greške: 2 x LED (crvena)
- Točnost: 5% (na temelju parametrizirane granične vrijednosti)
- Raspon ulaznog napona signala "0": 0 V DC ... 5 V istosmjerne struje (NPN); 16 V istosmjerne struje ... 28,8 V istosmjerne struje (PNP)
- Raspon ulaznog napona signala "1": 16 V DC ... 28,8 V DC (NPN); 0 V DC ... 5 V istosmjerne struje (PNP)
- priključiv: da
- Upravljanje: 1- i 2-kanalno
- Potrošnja energije u SAD-u: tipično 1,32 W
- Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja: Podaci vezani uz sigurnost: IEC 61508 - Visoka potražnja
- Vrijeme ponovnog pokretanja: min. 5 s (vrijeme pokretanja); maks. 10 s (vrijeme plovidbe)
- Raspon ulazne struje signala "0":< 2 mA (NPN)
- Granična frekvencija: maks. 500 kHz
- Najveći dopušteni ukupni otpor linije: 150 Ω
- Zaštita od kratkog spoja: ne
- Vrijeme odziva: vidi korisnički priručnik
- Sučelja: DIN šina TBUS za spajanje na glavni modul, uključeno u isporuku; enkoder; senzor blizine
- Nazivni raspon izlaznog napona: 16,7 V DC ... 26,3 V istosmjerne struje (SAD - 2,5 V)
- Sajmovi: Sajmovi
- Radni ciklus: 55% ... 95%
- Širina impulsa: min. 20 µs
- Ulazna impedancija: 120 Ω (po traci)
- Digitalno: Napajanje blizinskog prekidača (24V/0V): Digitalno: Napajanje blizinskog prekidača (24V/0V)
- Oblik/razina sinusnog/kosinusnog signala: 0,8 VPP ... 1,2 VPP (Pomak: 2,5 V ±20 %, fazni pomak staze A, B: 90° ±30°)
- Vrsta proizvoda
proširivi modul
- Broj ulaza maks.
3
- Visina
107.74 mm
- Dužina
113.6 mm
- Širina
22.61 mm
IP20
- dim.
(D x Š x V) 113.6 x 22.61 x 107.74 mm
- Priključak
Push-in priključak
- Proizvođač-br. dijela
1105012
- Tip
PSR-M-EM4-SINCOS1-PI
- Montaža
montažne šine
- Dubina
113.6 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564089 Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 proširivi modul
Upute za rad i sigurnost
Upute za rad i sigurnost 3564089 Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 proširivi modul
Opis
Sigurni modul za proširenje za nadzor mirovanja, brzine, smjera vrtnje, nadzor 2 osi, NPN/PNP senzor blizine, 1 x sinusni/kosinusni enkoder, TBUS sučelje, do SIL 3, kat. 4/PL e, utična stezaljka, TBUS konektor uključen
