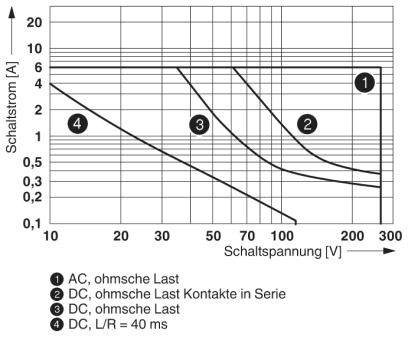

![Dijagram prikazuje preklopne struje [A] u odnosu na preklopni napon [V]. Četiri krivulje predstavljaju različite scenarije opterećenja. Krivulje opadaju.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002225418TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Slika slična

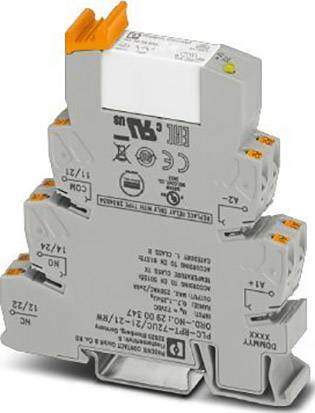

Phoenix Contact PLC-RPT- 72UC/21-21/RW relejni modul Nazivni napon: 72 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 prebacivanje
Nazivni napon
72 V/DC
Preklopni napon (maks.)
250 V DC/AC
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (95,99 € / komad)
95,99 €
uklj. PDV
Dostupno još samo 2 kom. - zaliha Njemačka
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,43 W
- Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena.)
- Minimalni prekidački napon: 5 V (pri 10 mA)
- Minimalna prekidačka struja: 10 mA (pri 5 V)
- Maksimalna struja pritiska: 15 A (300 ms)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 140 W (pri 24 V DC)
- 85 W (pri 48 V DC)
- 60 W (pri 60 V DC)
- 44 W (pri 110 V DC)
- 60 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 250 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: osnovna izolacija
- Kategorija prenapona: III
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 72UC/21-21/RW
- Priključak
Push-In stezaljka
- Vrijeme odziva
5 ms
- Vrijeme opadanja
11 ms

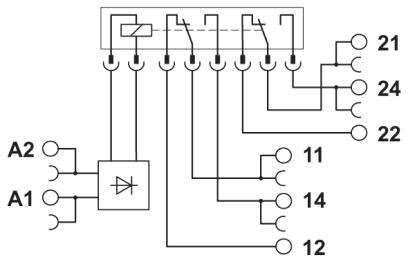

- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
72 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
1500 VA

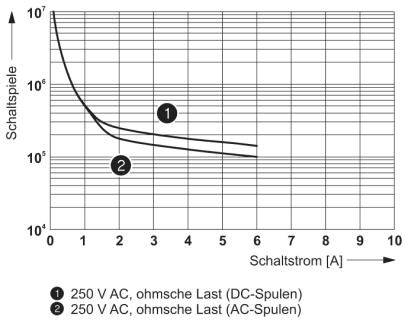

- Mehanički vijek trajanja
3x 107operacije
- Snažna svitka
0.43 W
- Određene značajke
s led
RT III
- Maks. temperatura
+70 °C
- Min. temperatura
-40 °C
- Dužina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 14 x 80 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW relejni modul Nazivni napon: 72 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
Podatkovna tablica 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW relejni modul Nazivni napon: 72 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
Upute za rad i sigurnost
Upute za rad i sigurnost 2225418 Phoenix Contact PLC-RPT- 72UC/21-21/RW relejni modul Nazivni napon: 72 V/DC Prebacivanje struje (maks.): 6 A 2 prebaciva
Opis
Otpornost na vibracije i udarce prema EN 50155. Sigurno odvajanje u skladu s DIN EN 50178 između namota i kontakta. Certificirano prema EN 50155.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
