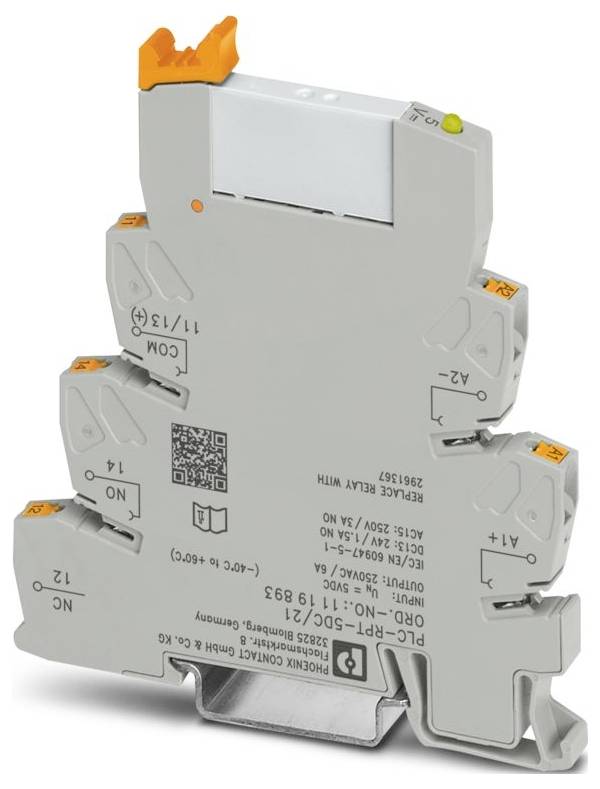

Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 prebacivanje Piece 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT- 5DC/21
Tehnički list (PDF)
130 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
164,99 €
3
2% = 4,03 €
160,96 €
5
3% = 5,63 €
159,36 €
10
4% = 6,70 €
158,29 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (16,50 € / komad)
164,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Upute za uporabu: Zaštita od dodira na predmetu mora biti na mjestu (u slučaju napona> 25 V AC/60 V DC) mora osigurati instalater sustava. To je ugradbeni uređaj bez zaštite od izravnog kontakta.
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,22 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 4,2 V DC ... 7 V istosmjerne struje (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni sklop: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od prenapona | Dioda za slobodno kretanje
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC (Za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se tada postiže s FBST 8-PLC...ili...FBST 500...)
- Primjena: Univerzalna
- Struja kratkog spoja: 200 A (uvjetna struja kratkog spoja)
- Maksimalna udarna struja: 10 A (4 s)
- Izolacija: Sigurno odvajanje, ojačana izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 11. prosinca 2025.
- Nazivni ulazni napon UN: 5 V DC
- Tipična ulazna struja na UN: 38 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 6 A
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Vrsta kontakta: Kontakt za performanse
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT III (relej)
- Stupanj zaštite (mjesto ugradnje): IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 2 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 5 ms
- Tipično vrijeme relapsa: 8 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Kontaktni materijal: AgSnO
- Minimalni napon preklapanja: 5 V (100 mA)
- Minimalna struja preklapanja: 10 mA (12 V)
- Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopni kapacitet: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Nazivni napon (priključeni elektromehanički relej): 5 V DC
- Izlazni osigurač: 4 A gL/gG NEOZED
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 5DC/21
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
4.2 V/DC
- Radni napon (maks.)
7 V/DC
- Vrijeme odziva
5 ms
- Vrijeme opadanja
8 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
utični
IP20
- Maks. temperatura
60 °C
- Min. temperatura
-40 °C
- Dubina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(Š x V x D) 6.2 x 80 x 94 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3564485 Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 prebacivanje Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3564485 Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 prebacivanje Piece 10 St.
Opis
PLC sučelje, sastoji se od osnovnog terminala PLC-BPT.../21 s push-in priključkom i utičnog minijaturnog releja s energetskim kontaktom, za montažu na DIN šinu NS 35/7,5, 1 preklopni kontakt, ulazni napon 5 V DC
