Slika slična

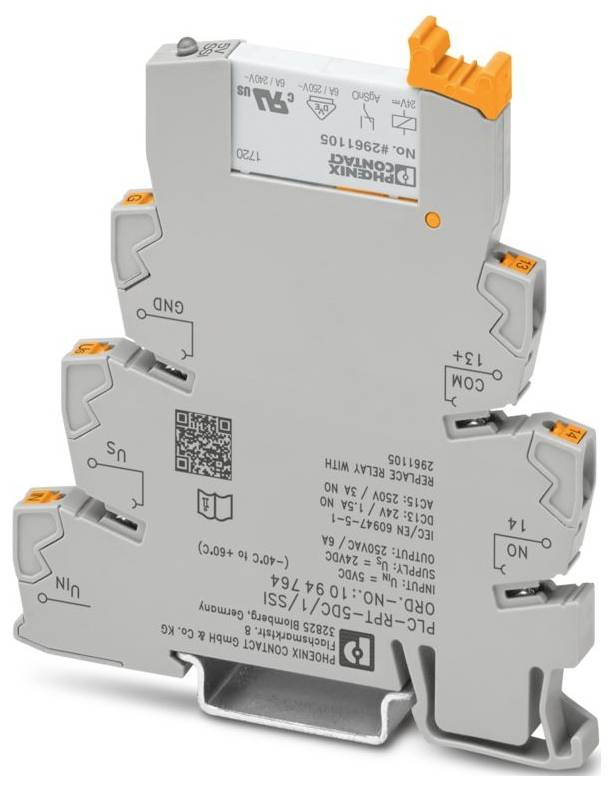

Phoenix Contact PLC-RPT- 5DC/1/SSI relejni modul 24 V/DC 1 zatvarač 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 zatvarač
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT- 5DC/1/SSI
Tehnički list (PDF)
Ukupno (389,00 € / komad)
389,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Razina onečišćenja: 3
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,22 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 4,5 V DC ... Napajanje 6 V / DC.
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni sklop: Zaštita od prenapona
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC
- Primjena: izvori slabog signala
- Opskrba: Opskrba
- Struja kratkog spoja: 200 A (uvjetna struja kratkog spoja)
- Ulazna struja: 9 mA
- Maksimalna udarna struja: 10 A (4 s)
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 12.09.2025.
- Nazivni ulazni napon UN: 5 V DC
- Tipična ulazna struja na UN: 1 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 normalno otvoreni kontakt
- Maksimalna kontinuirana struja: 6 A
- Vrsta kontakta: Kontakt za performanse
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni izolacijski napon: 250 V
- Raspon napona u odnosu na SAD: 0,8 ... 1,2
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 2 x 10⁷ ciklusa preklapanja
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 5 ms
- Tipično vrijeme relapsa: 7 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Kontaktni materijal: AgSnO
- Minimalni napon preklapanja: 12 V AC/DC
- Minimalna struja preklapanja: 10 mA
- Maksimalna sklopna snaga (omsko opterećenje): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Minimalna sklopna snaga: 120 mW
- Izolacijska svojstva: Zavojnica/Kontakt: Izolacijska svojstva: Zavojnica/Kontakt
- Nazivni impulsni napon: 6 kV
- Nazivni napon (priključeni elektromehanički relej): 24 V DC
- Izlazni osigurač: 4 A gL/gG NEOZED
- Nazivni napon napajanja: 24 V DC (Us)
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 5DC/1/SSI
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
4.5 V/DC
- Radni napon (maks.)
6 V/DC
- Vrijeme odziva
5 ms
- Vrijeme opadanja
7 ms
- Vrsta kontakta
1 zatvarač
- Kontaktni materijal
AgSnO
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
utični
IP20
- Maks. temperatura
60 °C
- Min. temperatura
-25 °C
- Dubina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(Š x V x D) 6.2 x 80 x 94 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI relejni modul 24 V/DC 1 zatvarač 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563703 Phoenix Contact PLC-RPT- 5DC/1/SSI relejni modul 24 V/DC 1 zatvarač 10 St.
Opis
PLC sučelje, koje se sastoji od osnovnog terminalnog bloka s push-in priključkom i utičnog minijaturnog releja s unutarnjim pojačalom i odgovarajućim pomoćnim napajanjem za slabe izvore signala, 1 normalno otvoreni kontakt, nazivni ulazni napon 5 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
