Name: Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 6 A 1 prebaciva
Brand: Phoenix Contact
SKU: 2225769
Availability: InStock

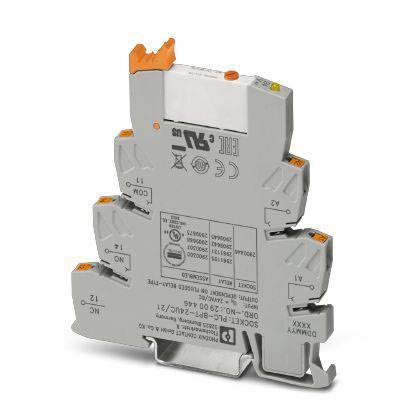

Elektronički komponenta sa sivim kućištem, narančastim kopčama i nekoliko priključaka. Vjerojatno električni zaštitni prekidač.

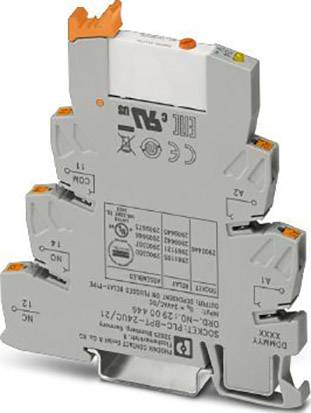

Električki redni stezaljka uređaj sa sivim kućištem, narančastim polugama i više priključaka za industrijske primjene.

Električna shema releja s priključcima A1, A2, 11, 12, 14. Prikazuje unutarnju vezu s diodom i sklopkom.

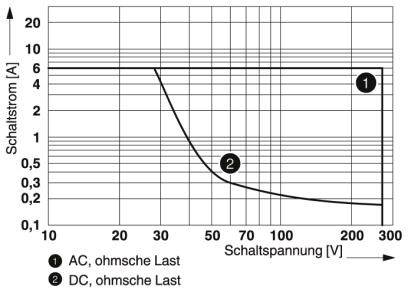

Dijagram prikazuje sklopnu napetost u odnosu na sklopnu struju. Dvije krivulje: ① AC, omski teret; ② DC, omski teret. Napon [V], struja [A].

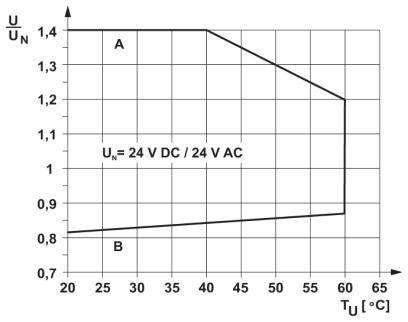

Dijagram prikazuje odnos U/UN preko temperature TU između 20°C i 65°C. Pri 20°C je U/UN 1,4 (gore kod A) i 0,8 (dolje kod B).

1/5

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

1 prebacivanje

Nazivni napon

24 V DC/AC

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

2 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (30,99 € / komad)

30,99 €

uklj. PDV

Dostupno još samo 2 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,26 W
Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
Minimalni prekidački napon: 5 V (pri 100 mA)
Minimalna prekidačka struja: 10 mA (pri 12 V)
Maksimalna struja pritiska: 10 A (4 s)
Maksimalni kapacitet loma (ohmičko opterećenje):
140 W (pri 24 V DC)
20 W (pri 48 V DC)
18 W (pri 60 V DC)
23 W (pri 110 V DC)
40 W (pri 220 V DC)
1500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,1 A (pri 220 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
3 A (pri 230 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
Presjek provodnika AWG: 26 ... 14
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: PLC-RPT- 24UC/21/MS

Priključak: Push-In stezaljka

Vrijeme odziva: 6 ms

Vrijeme opadanja: 15 ms

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgSnO

Nazivni napon: 24 V DC/AC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 6 A

Maks. rasklopna snaga: 1500 VA

Mehanički vijek trajanja: 1x 10⁷operacije

Snažna svitka: 0.26 W

Određene značajke: s led

: vrsta relejske zaštite RT II

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dužina: 94 mm

Širina: 6.2 mm

Visina: 80 mm

dim.: (D x Š x V) 94 x 6.2 x 80 mm

Sadržaj: 1 St.
