Slika slična

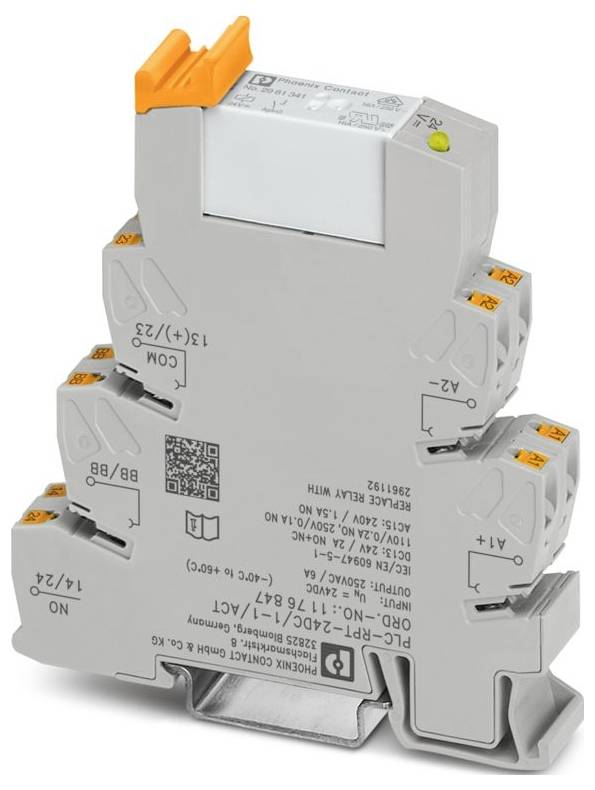

Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT relejni modul 2 zatvarač 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
2 zatvarač
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT- 24DC/ 1- 1/ACT
Priključak
Push-in priključak s oprugom
Tehnički list (PDF)
Ukupno (17,99 € / komad)
17,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²; 2 x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,43 W
- Način rada: 100% ED
- Raspon ulaznog napona: 20,2 V DC ... 33,6 V istosmjerne struje (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Dioda sa slobodnim hodom | Dioda sa slobodnim hodom
- Maksimalni napon preklapanja: 250 V AC/DC (Za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se tada postiže s FBST 8-PLC...ili...FBST 500...)
- Primjena: Izlazna funkcija
- Maksimalna udarna struja: 25 A (20 ms)
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 12.09.2025.
- Nazivni ulazni napon UN: 24 V DC
- Tipična ulazna struja na UN: 18 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakata: 2 normalno zatvorena kontakta
- Maksimalna kontinuirana struja: 6 A
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Standardi / Propisi: Standardi / Propisi
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 4 kV (sigurna izolacija, pojačana izolacija i 6 kV između ulaznog kruga i izlaznih kontaktnih strujnih putova)
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Stupanj zaštite (podnožje releja): IP20
- Klasa zaštite (relej): RT III
- Stupanj zaštite (mjesto ugradnje): ≤ IP54
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 3 x 10⁷ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min.)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 8 ms
- Tipično vrijeme relapsa: 10 ms
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 5 V (10 mA)
- Minimalna struja preklapanja: 10 mA (5 V)
- Maksimalna prekidna snaga (omsko opterećenje): 144 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 60 W (220 V DC); 1500 VA (250 V AC)
- Minimalna sklopna snaga: 50 mW
- Preklopni kapacitet: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (250 V (AC15))
- Ispitni napon (otvoreni kontakt): 1 kVrms (50 Hz, 1 min.)
- Nazivni napon (priključeni elektromehanički relej): 24 V DC
- Gubitak ulazne snage pri UN: 0,43 W
- Ispitni napon (normalno otvoren/normalno otvoren): 2,5 kVrms (50 Hz, 1 min.)
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 24DC/ 1- 1/ACT
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
20.2 V/DC
- Radni napon (maks.)
33.6 V/DC
- Vrijeme odziva
8 ms
- Vrijeme opadanja
10 ms
- Vrsta kontakta
2 zatvarač
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
1500 VA
- Određene značajke
s polaritetnom diodom za zaokretanje
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-40 °C
- Dubina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(Š x V x D) 14 x 80 x 94 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT relejni modul 2 zatvarač 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT relejni modul 2 zatvarač 1 St.
Opis
PLC sučelje za izlazne funkcije, sastoji se od osnovnog terminala PLC-BPT.../ACT s push-in priključkom i utičnog minijaturnog releja s energetskim kontaktom, za montažu na DIN šinu NS 35/7,5, 2 normalno otvorena kontakta (1-1), ulazni napon 24 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
