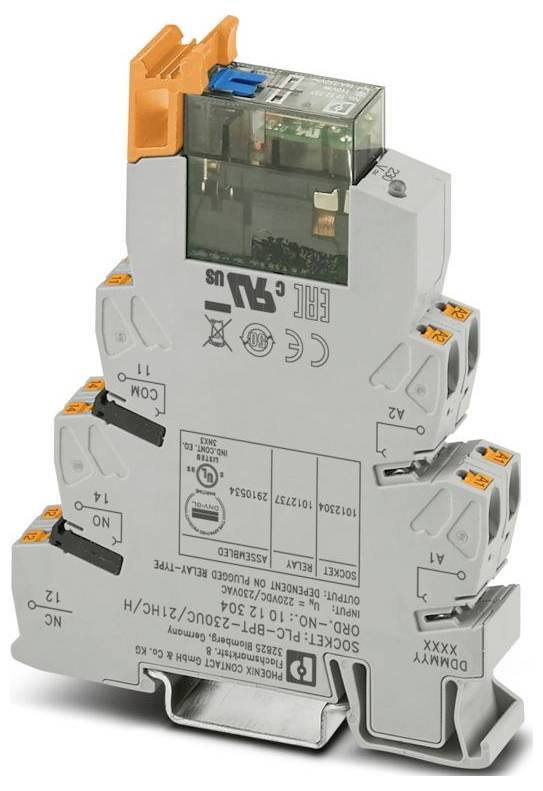

Slika slična
Phoenix Contact PLC-RPT-230UC/21HC/MS relejni modul 1 prebacivanje Piece 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tip
PLC-RPT-230UC/21HC/MS
Tehnički list (PDF)
Ukupno (249,99 € / komad)
249,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 104 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -40 °C ... 50 °C
- Temperatura okoline (skladištenje/transport): -20 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,22 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 207 V AC ... 264,5 V AC (20 °C); 209 V DC... 264 V istosmjerne struje (20 °C)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni krug: Ispravljački most | Ispravljački most
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Maksimalni napon preklapanja: 250 V AC/DC (Za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se tada postiže s FBST 8-PLC...ili...FBST 500...)
- Primjena: Ručni prekidač; visoke kontinuirane struje
- Maksimalna udarna struja: 24 A (20 ms)
- Izolacija: Sigurno odvajanje, ojačana izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 11. prosinca 2025.
- Nazivni ulazni napon UN: 230 V AC; 220 V DC
- Tipična ulazna struja na UN: 5 mA
- Indikator radnog napona: žuta LED
- Konfiguracija kontakta: 1 preklopni kontakt
- Maksimalna kontinuirana struja: 10 A
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- UL, SAD: UL, SAD
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
- Klasa zaštite (relej): RT II (relej)
- Stupanj zaštite (mjesto ugradnje): ≥ IP54 (mjesto ugradnje)
- Prebacivanje: Prebacivanje
- Mehanički vijek trajanja: 5 x 10⁶ ciklusa preklapanja
- Ispitni napon (namot/kontakt): 4 kVrms (50 Hz, 1 min., namot/kontakt)
- Strana patogena: Strana patogena
- Preklopno ponašanje pogona: monostabilno
- Pogon (polaritet): polarizirani
- Tipično vrijeme odziva: 6 ms (220 V DC); 3 ms ... 15 ms (230 V AC)
- Tipično vrijeme prekida: 8 ms (220 V DC)
- Vrsta preklopnog kontakta: Jednostruki kontakt
- Materijal kontakta: AgNi
- Minimalni napon preklapanja: 12 V (10 mA)
- Minimalna struja preklapanja: 10 mA (12 V)
- Maksimalna prekidna snaga (omsko opterećenje): 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC); 66 W (220 V DC); 2750 VA (250 V AC)
- Preklopni kapacitet: 2 A (24 V (DC13)); 3 A (230 V, AC15)
- Tipični raspon vremena relapsa: 3 ms ... 15 ms (230 V AC)
- Nazivni napon (priključeni elektromehanički relej): 110 V DC
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT-230UC/21HC/MS
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
207 V/AC
- Radni napon (maks.)
264.5 V/AC
- Vrijeme odziva
6 ms
- Vrijeme opadanja
8 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
250 V DC/AC
- Maks. rasklopna snaga
2750 VA
- Određene značajke
s led
IP20
- Maks. temperatura
50 °C
- Min. temperatura
-40 °C
- Dubina
104 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(Š x V x D) 14 x 80 x 104 mm
- Sadržaj
10 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS relejni modul 1 prebacivanje Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS relejni modul 1 prebacivanje Piece 10 St.
Opis
PLC sučelje, sastoji se od relejne utičnice i utičnog releja s ručnim upravljanjem, integrirana LED statusa, push-in priključak, 1 preklopni kontakt, ispravljački most, ulazni napon: 230 V AC / 220 V DC
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
