Name: Phoenix Contact PLC-RPT-230UC/21HC/EX relejni modul 1 prebacivanje Piece 10 St.
Brand: Phoenix Contact
SKU: 3580095
Availability: SoldOut

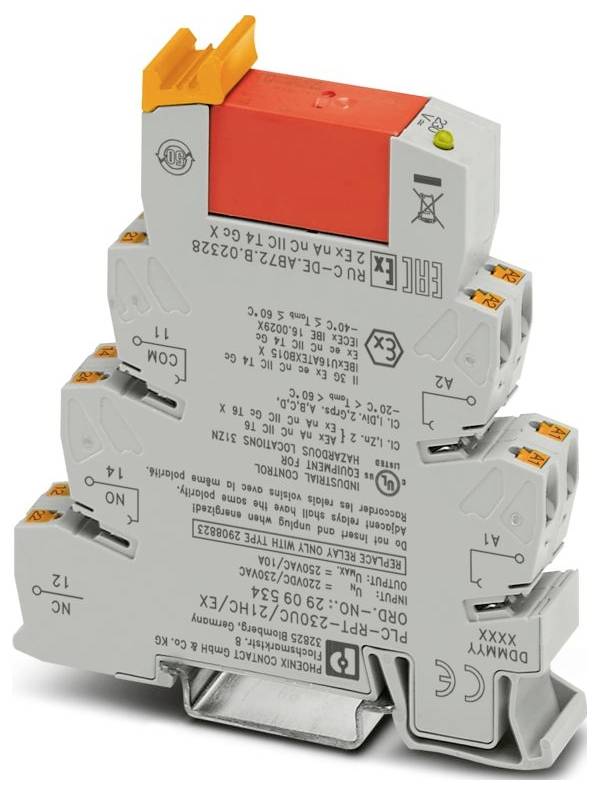

'Phoenix Contact relejna modulna s narančastom polugom' - kompaktna relejna modulna za industrijsku automatizaciju s više priključnih portova.

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

1 prebacivanje

Preklopni napon (maks.)

250 V DC/AC

Tip

PLC-RPT-230UC/21HC/EX

Tehnički list (PDF)

Nije dostupno

Ukupno (269,00 € / komad)

269,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: PLC-INTERFACE
Vrsta priključka: Push-in priključak
Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
Presjek vodiča AWG: 26 ... 14
Širina: 14 mm
Visina: 80 mm
Dubina: 94 mm
Boja: siva (RAL 7042)
Uvjeti okoline: Uvjeti okoline
Temperatura okoline (radna): -40 °C ... 55 °C; -40 °C ... 60 °C (UL)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 2000 m
Standardi/Propisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Vrsta montaže: montaža na DIN šinu
Kategorija prenapona: III
Razina onečišćenja: 3
Duljina skidanja izolacije: 10 mm
Položaj ugradnje: bilo koji
ATEX: ATEX
IECEx: IECEx
Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
UL, SAD / Kanada: UL, SAD / Kanada
Maksimalni gubitak snage pri nominalnim uvjetima: 1,04 W
Način rada: 100% ED
CE: CE
Certifikat: TAE0000196
Raspon ulaznog napona: 179,4 V AC ... 264,5 V AC (20 °C); 171,6 V DC... 264 V istosmjerne struje (20 °C)
Upute za sastavljanje: mogu se spojiti bez razmaka
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
Zaštitni krug: Ispravljački most | Ispravljački most
Odobrenje za brodogradnju: Odobrenje za brodogradnju
Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
Maksimalni napon preklapanja: 250 V AC/DC (Za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, mora se ugraditi PLC-ATP razdjelna ploča. Premošćivanje potencijala se tada postiže s FBST 8-PLC...ili...FBST 500...)
Primjena: visoke kontinuirane struje; područja sklona eksploziji
Ograničenje upotrebe: Ograničenje upotrebe
EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
Maksimalna udarna struja: 30 A (300 ms)
Izolacijska svojstva: Norme / Propisi: Izolacijska svojstva: Norme / Propisi
Izolacija: Sigurno odvajanje, ojačana izolacija
Status održavanja podataka: Status održavanja podataka
Datum zadnjeg ažuriranja podataka: 11.12.2025.
Nazivni ulazni napon UN: 230 V AC; 220 V DC
Tipična ulazna struja na UN: 4,5 mA
Indikator radnog napona: žuta LED
Konfiguracija kontakta: 1 preklopni kontakt
Maksimalna kontinuirana struja: 10 A (smanjenje nazivne snage); 6 A (vrijednost se odnosi na terminale 12). Ako su terminali 12 premošteni, primjenjuje se normalna vrijednost.)
Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
Standardi / Propisi: Standardi / Propisi
Podaci o brodogradnji: Podaci o brodogradnji
Temperatura: D
Vlažnost: A
Vibracije: B/C
EMC: B
Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
Nazivni napon izolacije: 250 V AC
Nazivni impulsni napon: 6 kV
Stupanj zaštite (utičnica releja): IP20 (utičnica releja)
Klasa zaštite (relej): RT III (relej)
Prebacivanje: Prebacivanje
Mehanički vijek trajanja: 3 x 10⁷ ciklusa preklapanja
Ispitni napon (namot/kontakt): 4 kV AC (50 Hz, 1 min., namot/kontakt)
Strana patogena: Strana patogena
Preklopno ponašanje pogona: monostabilno
Pogon (polaritet): polarizirani
Tipično vrijeme odziva: 7 ms
Tipično vrijeme relapsa: 10 ms
Vrsta preklopnog kontakta: Jednostruki kontakt
Materijal kontakta: AgNi
Minimalni napon preklapanja: 12 V AC/DC (10 mA)
Minimalna struja preklapanja: 10 mA (12 V)
Maksimalna prekidna snaga (omsko opterećenje): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
Preklopni kapacitet: 2 A (24 V (DC13)); 0,2 A (110 V (DC13)); 0,2 A (250 V (DC13)); 6 A (24 V (AC15)); 6 A (120 V (AC15)); 6 A (250 V (AC15))
Nazivni napon (priključeni elektromehanički relej): 110 V DC
Maksimalno premošteno isključivanje snage (omsko opterećenje): 144 W (pri 24 V DC; ova vrijednost vrijedi za terminale 12). Ako su terminali 12 premošteni, primjenjuje se normalna vrijednost. 1500 VA (pri 250 V AC; ova vrijednost vrijedi za terminale 12). Ako su terminali 12 premošteni, primjenjuje se normalna vrijednost.)
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / Kina Ex: CCC / Kina Ex
Standard GB: Standard GB

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: PLC-RPT-230UC/21HC/EX

Priključak: Push-in priključak s oprugom

Odzivni napon (min.): 179.4 V/AC

Radni napon (maks.): 264.5 V/AC

Vrijeme odziva: 7 ms

Vrijeme opadanja: 10 ms

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgNi

Preklopni napon (maks.): 250 V DC/AC

Maks. rasklopna snaga: 2500 VA

Određene značajke: utični

: IP20

Maks. temperatura: 60 °C

Min. temperatura: -40 °C

Dubina: 94 mm

Širina: 14 mm

Visina: 80 mm

dim.: (Š x V x D) 14 x 80 x 94 mm

Sadržaj: 10 St.

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Preklopni napon (maks.)

Vrsta ambalaže

Vrsta kontakta

Phoenix Contact PLC-RPT- 12DC/21/MS relejni modul 1 prebacivanje Piece 1 St.

Kataloški br.:3580332

Dostava pon,02.11.

9 kom. - zaliha NjemačkaConrad Electronic

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

21,99 €^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS relejni modul 2 prebacivanje Piece 10 St.

Kataloški br.:3580284

Dostava pon,02.11.

29 Set(ovi) - zaliha NjemačkaConrad Electronic

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS relejni modul 1 prebacivanje 10 St.

Kataloški br.:3580297

Dostava pon,02.11.

25 Set(ovi) - zaliha NjemačkaConrad Electronic

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS relejni modul 2 prebacivanje 10 St.

Kataloški br.:3580263

Dostava pon,02.11.

8 Set(ovi) - zaliha NjemačkaConrad Electronic

250 V DC/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

224,99 €^*

Phoenix Contact PLC-RPT- 48DC/21HC relejni modul 1 prebacivanje 10 St.

Kataloški br.:3579632

Dostava pon,02.11.

58 Set(ovi) - zaliha NjemačkaConrad Electronic

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

184,99 €^*

Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 prebacivanje Piece 10 St.

Kataloški br.:3564485

Dostava pon,02.11.

122 Set(ovi) - zaliha NjemačkaConrad Electronic

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

164,99 €^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU relejni modul 2 prebacivanje Piece 1 St.

Kataloški br.:3580328

Nije dostupno

Conrad Electronic

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

83,99 €^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P relejni modul 1 prebacivanje Piece 10 St.

Kataloški br.:3580337

Nije dostupno

Conrad Electronic

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

685,00 €^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 relejni modul 2 prebacivanje Piece 1 St.

Kataloški br.:3580351

Nije dostupno

Conrad Electronic

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

124,99 €^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS relejni modul 1 prebacivanje 1 St.

Kataloški br.:3580121

Nije dostupno

Conrad Electronic

250 V DC/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

22,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX relejni modul 1 prebacivanje Piece 10 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX relejni modul 1 prebacivanje Piece 10 St.

Opis

PLC sučelje, sastoji se od terminalnog bloka za montažu na DIN šinu od 14 mm s push-in priključkom i utičnim relejem s 10A kontaktom za napajanje, 1 preklopnim kontaktom, ulazni napon 230 V AC/220 V DC. Odobreno prema ATEX/IECEx (Zona 2) i Ex-Zona Klasa I, Div. 2.
