Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (575,00 € / komad)
575,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Phoenix Contact PACT RCP-4000A-1A-D190-10M modul strujnog transformatora Primarna struja 4000 A Sekundarna struja 1 A Ø provoda vodiča:190 mm 1 St.
- Izlazna struja 1 A
- Ø provoda vodiča 190 mm
Tehnički podaci
- Vrsta priključka: vijak
- Temperatura okoline (rad): -30 ° C - +80 ° C (mjerni svitak), -20 ° C - +70 ° C (odašiljač)
- Mjerna zavojnica klase zaštite: IP67
- Odašiljač klase zaštite: IP20
- Materijal kućišta: PC
- Materijal zavojnice: Elastollan
- Presjek provodnika: 0,2 mm² - 2,5 mm²
- Presjek provodnika AWG: 24 - 14
- Duljina trake: 7 mm
- Navojni navoj: M3
- Nazivni napon izolacije: 1000 V / AC (rms CAT III), 600 V AC (rms CAT IV)
- Nazivni napon napajanja: 24 V / DC
- Maksimalna potrošnja struje: 190 mA
- Primljena snaga: 4 W
- Raspon mjerenja frekvencije: 40 Hz - 20000 Hz
- Ulazni signal: 100 mV
- Ulazna impedancija: 27 kΩ (najmanji mjerni raspon)
- Izlazni signal: 100 mV
- Struja izlaznog signala: 0 A AC - 1 A
- Opterećenje: 0 Ω - 1,5 Ω
- Duljina mjerne zavojnice: 600 mm
- Promjer mjerne zavojnice: 8,3 mm
- Duljina signalne linije: 10000 mm
- Naziv veze: strana odašiljača
- Moment zatezanja: 0,5 Nm - 0,6 Nm
- Vrsta proizvoda
modul strujnog transformatora
- Primarna struja
4000 A
- Sekundarna struja
1 A
1.5 VA
- Ø provoda vodiča
190 mm
- Tip
PACT RCP-4000A-1A-D190-10M
- dim.
(D x Š x V) 70.4 x 22.5 x 85 mm
- Izlazna struja
1 A
- Kategorija mjerenja
CAT III 1000 V
- Širina
22.5 mm
- Visina
85 mm
- Dužina
70.4 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj
Podatkovna tablica 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj
Upute za rad i sigurnost
Upute za rad i sigurnost 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj
Opis

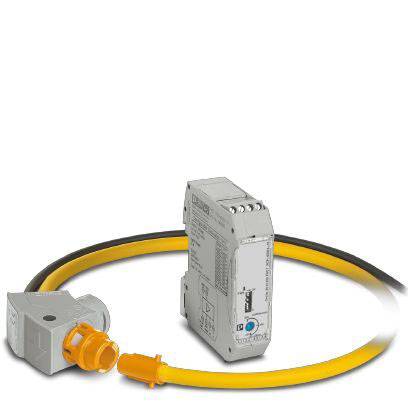

Set koji se sastoji od predajnika 1 A i svitka Rogowski sa signalnom linijom. Dužina svitka Rogowski: 600 mm, promjer: 190 mm. Duljina signalne linije: 10 m. Zavojnica Rogowski mjeri izmjeničnu struju od sabirnica i dalekovoda.
