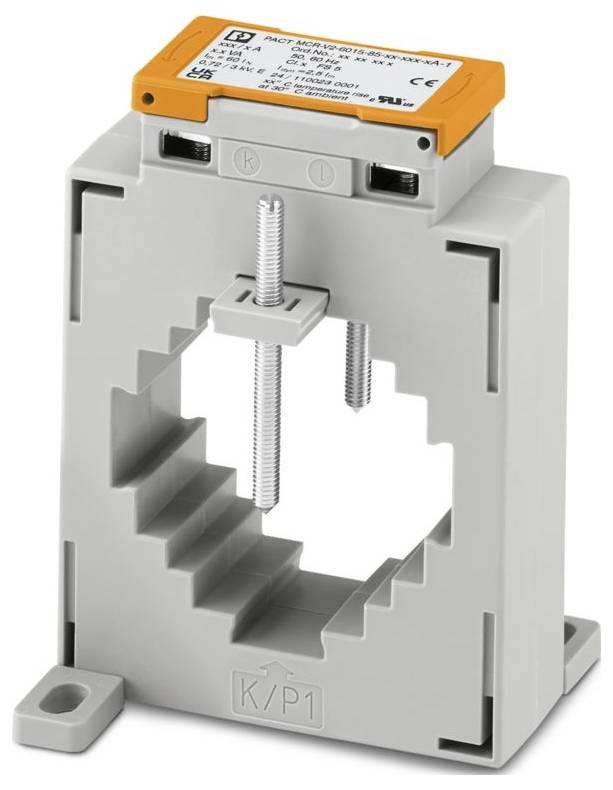

Phoenix Contact PACT MCR-V2-6015- 85- 200-5A-1 2277873 pretvarač struje Primarna struja 200 A Sekundarna struja 5 A Ø pr
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
43 kom. - zaliha Njemačka
Broj
Ukupno (85,99 € / komad)
85,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Phoenix Contact PACT MCR-V2-6015- 85- 200-5A-1 pretvarač struje Primarna struja 200 A Sekundarna struja 5 A Ø provoda vodiča:52 mm montaža na profilnu šinu 1 St.
- Ulazna struja 200 A
- Izlazna struja 5 A
- Ø provoda vodiča 52 mm
Tehnički podaci
- Obitelj proizvoda: Strujni transformatori s pričvršćivanjem
- Vrsta priključka: Vijčani priključak
- Moment zatezanja: 2 Nm
- Presjek fleksibilnog vodiča: 2x 10 mm² (sekundarni priključci)
- Širina: 40 mm
- Visina: 40 mm
- Dubina: 31 mm
- Boja: siva (RAL 7042)
- Klasa zapaljivosti prema UL 94: V0 (kućište)
- Materijal kućišta: PA 6.6
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -25 °C ... 40 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 40 °C
- Nadmorska visina: ≤ 1000 m
- Standardi/Propisi: EN 61869
- Vrsta montaže: montaža na šinu; montaža na zid
- Dopuštena vlažnost (rad): Samo za unutarnju upotrebu, bez kondenzacije
- Općenito: Općenito
- Identifikacija: XODW8.E323953
- UL, SAD / Kanada: UL, SAD / Kanada
- Promjer 52 mm
- CE: CE
- Certifikat: u skladu s UKCA
- Signal: Signal
- Dimenzije artikla: Dimenzije artikla
- Dimenzije artikla za alternativnu montažu: Dimenzije artikla za alternativnu montažu
- Oznaka: Izlazna struja
- UKCA: UKCA
- Nazivni napon izolacije: 1 kV (faza/nula)
- Klasa točnosti: 1
- Vrsta pretvarača: Strujni transformator s priključcima
- Strujni transformator: Strujni transformator
- Okrugle ljestve: Okrugle ljestve
- Kalibrira se: ne
- Nazivna snaga: 2,5 VA
- Termički proračunski kratkotrajni protok: Ith = 60 * In
- Nazivna termička trajna struja: Id = 1,2 * In
- Nazivna impulsna struja: Idyn = 2,5 * Ith
- Nazivna frekvencija fn: 50 Hz; 60 Hz
- Primarna nazivna struja Ipn: 0 A AC ... 200 A izmjenične struje
- Nazivna sekundarna struja Isn: 5 A AC
- Faktor ograničenja nadstruje: FS 5
- Bakrena šina: Bakrena šina
- Bakrena šina 2: Bakrena šina 2
- Klasa izolacije: H
- Bakrena šina 3: Bakrena šina 3
- Vrsta proizvoda
pretvarač struje
- Način pričvršćenja
montaža na profilnu šinu
- Primarna struja
200 A
- Sekundarna struja
5 A
2.5 VA
- Ø provoda vodiča
52 mm
- Razina točnosti
1
- Tip
PACT MCR-V2-6015- 85- 200-5A-1
- dim.
(D x Š x V) 85 x 31 x 110 mm
- Izlazna struja
5 A
- Ulazna struja
200 A
- Širina
31 mm
- Visina
110 mm
- Dužina
85 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3578812 Phoenix Contact PACT MCR-V2-6015- 85- 200-5A-1 2277873 pretvarač struje Primarna struja 200 A Sekundarna struja 5 A Ø pr
Upute za rad i sigurnost
Upute za rad i sigurnost 3578812 Phoenix Contact PACT MCR-V2-6015- 85- 200-5A-1 2277873 pretvarač struje Primarna struja 200 A Sekundarna struja 5 A Ø pr
Opis
Strujni transformator s kopčama, primarna struja 200 A AC; sekundarna struja 5 A AC; klasa točnosti 1; nazivna snaga 2,5 VA
