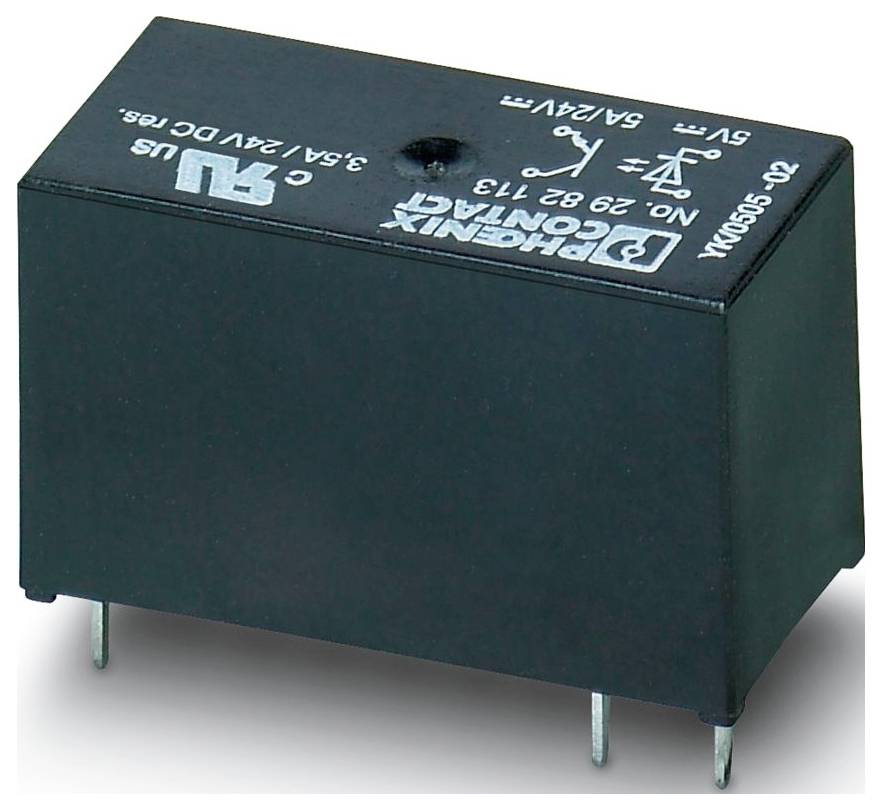

Phoenix Contact OPT- 5DC/ 24DC/ 5 poluvodički relej 1 zatvarač 10 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
poluvodički relej
Vrsta kontakta
1 zatvarač
Preklopni napon (maks.)
33 V/DC
Tip
OPT- 5DC/ 24DC/ 5
Odzivni napon (min.)
4 V/DC
Tehnički list (PDF)
5 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (335,00 € / komad)
335,00 €
uklj. PDV
Dostupno još samo 5 Set(ovi) - zaliha Njemačka
Tehnički podaci
- Širina: 12,7 mm
- Visina: 29 mm
- Dubina: 15,7 mm
- Boja: crna (RAL 9005)
- Uvjeti okoline: Uvjeti okoline
- Klasa zaštite: RT III
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 70 °C
- Standardi/propisi: IEC 60664; EN 50178
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,05 W
- Način rada: 100% ED
- Raspon ulaznog napona: 4 V DC ... Napajanje 6 V / DC.
- Tipično vrijeme uključivanja: 10 µs
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Zaštitni sklop: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od prenapona
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Raspon izlaznog napona: 3 V DC ... 33 V DC
- Maksimalna udarna struja: 15 A (10 ms)
- Izolacijska svojstva: Norme / Propisi: Izolacijska svojstva: Norme / Propisi
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 05.09.2025.
- Ispitni napon (ulaz/izlaz): 2,5 kV (50 Hz, 1 min., ulaz/izlaz)
- Nazivni ulazni napon UN: 5 V DC
- Raspon ulaznog napona u odnosu na UN: 0,8 ... 1,2
- Prag preklapanja signala "0" u odnosu na UN: 0,15
- Prag preklapanja signala "1" u odnosu na UN: 0,5
- Tipična ulazna struja na UN: 9 mA
- Tipično vrijeme isključivanja: 400 µs
- Frekvencija prijenosa: 300 Hz
- Konfiguracija kontakta: 1 normalno otvoreni kontakt
- Vrsta digitalnog izlaza: elektronički
- Maksimalna kontinuirana struja: 5 A (vidi krivulju smanjenja snage)
- Pad napona pri maksimalnoj kontinuiranoj struji: ≤ 200 mV
- Izlazni krug: 2-žilni, bez uzemljenja
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Standardi / Propisi: Standardi / Propisi
- Nazivni napon izolacije: 100 V DC
- Nazivni izlazni napon: 24 V DC
- Zaštita od prenapona:> 33 V istosmjerne struje
- Vrsta proizvoda
poluvodički relej
- Tip
OPT- 5DC/ 24DC/ 5
- Odzivni napon (min.)
4 V/DC
- Radni napon (maks.)
6 V/DC
- Vrijeme odziva
10 µs
- Vrijeme opadanja
400 µs
- Vrsta kontakta
1 zatvarač
- Preklopni napon (maks.)
33 V/DC
- Određene značajke
s polaritetnom diodom za zaokretanje
RT III
- Maks. temperatura
60 °C
- Min. temperatura
-25 °C
- Dubina
15.7 mm
- Dužina
15.7 mm
- Širina
12.7 mm
- Visina
29 mm
- dim.
(D x Š x V) 15.7 x 12.7 x 29 mm
- Sadržaj
10 St.
- Ulazni napon
4-6 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 poluvodički relej 1 zatvarač 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 poluvodički relej 1 zatvarač 10 St.
Opis
Utični minijaturni poluprovodnički relej, energetski poluprovodnički relej, 1 normalno otvoreni kontakt, ulaz: 5 V DC, izlaz: 3-33 V DC/5 A
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
