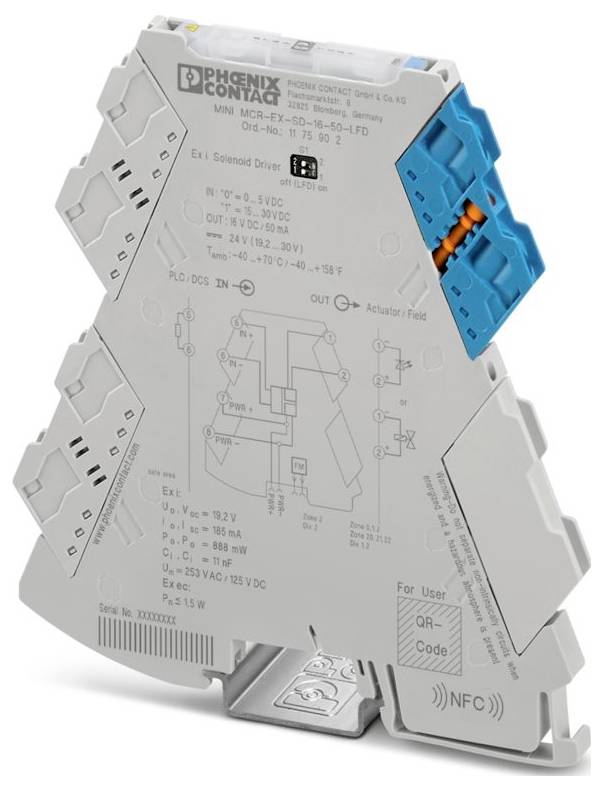

Slika slična
Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 upravljački modul ventila 1 St.
Vrsta proizvoda
upravljački modul ventila
Ulazni signal maks. (struja)
50 mA
Ulazni signal maks. (napon)
30 V
Tip
MINI MCR-EX-SD-16-50-LP-PT
dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (285,00 € / komad)
285,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: MINI Analog Pro
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm² (s ferulom); 0,14 mm² ... 2,5 mm² (bez ferule)
- Presjek vodiča AWG: 24 ... 12 (fleksibilno)
- Širina: 6,2 mm
- Visina: 109,81 mm
- Dubina: 119,2 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 49 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/Propisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
- Kategorija prenapona: II (≤ 5000 m)
- Razina onečišćenja: 2 (≤ 5000 m)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 10 mm
- Maksimalna unutarnja induktivnost Li: zanemariva
- ATEX: ATEX
- IECEx: IECEx
- Označavanje: [Ex ia Ma] I; [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex ec [ia Ga] IIC T4 Gc
- UL, SAD / Kanada: UL, SAD / Kanada
- Izlazni napon: ≥ 10,7 V DC (50 mA)
- Raspon napona napajanja: napajanje iz petlje, nije potrebno vanjsko napajanje
- CE: CE
- Certifikat: DNV 23.0189 X
- Otpornost na kratki spoj: da
- Elektromagnetska kompatibilnost: Ispitano prema sljedećim standardima i propisima: EN 61326-1 Industrijska uporaba, NAMUR NE 21
- Interferentno zračenje: Interferentno zračenje
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- INMETRO: INMETRO
- Imunost: IEC/EN 61326-3-2
- Galvanska izolacija između ulaza i izlaza: da
- Opskrba: Opskrba
- Izolacija: dvostruka/ojačana izolacija
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: B
- Vlažnost: B
- Vibracija: A
- EMC: A
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 162 Vrms (ulaz / izlaz)
- Ispitni napon: 2,5 kV AC (50 Hz, 60 s)
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Maksimalni izlazni napon Uo: 19,2 V
- Maks. izlazna struja Io: 185 mA
- Maksimalna izlazna snaga Po: 888 mW
- Maksimalni sigurnosni napon: 253 V AC (≤ 2000 m); 125 V DC (≤ 2000 m); 121 V AC ( 2000 m ... 3000 m); 110 V istosmjerne struje ( 2000 m ... 3000 m); 33 V AC/DC ( 3000 m ... 4000 m); 33 V AC/DC ( 4000 m ... 5000 m)
- CCC / Kina Ex: CCC / Kina Ex
- Standard GB: Standard GB
- Broj izlaza: 1
- Galvanska izolacija: Galvanska izolacija
- Potrošnja energije: 1,4 W
- Signal: Napon: Signal: Napon
- Broj ulaza: 1
- Ulazni napon signala: 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25%)
- Ex instalacija (EPL): Gc; Div. 2
- Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
- Ex i strujni krugovi (EPL): Ga; Da; Ma; Div. 1
- Maks. unutarnji kapacitet Ci: 11 nF
- Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
- IIA (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 7 mH / 6,1 µF
- IIB/IIIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 4 mH / 1,53 µF
- IIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 0,8 mH / 240 nF
- I (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 10 mH / 8,7 µF
- Raspon nadmorske visine: 4000 m ... 5000 m
- Ograničavanje struje: 50 mA
- Vrijeme odgovora: 50 ms
- Napon otvorenog kruga: 16 V istosmjerne struje
- Galvanska izolacija ulaza/izlaza IEC/EN 60079-7: Galvanska izolacija ulaza/izlaza IEC/EN 60079-7
- Izlazni otpor: ≥ 103 Ω (unutarnji otpor Ri)
- Radni raspon nadmorske visine (IEC/EN 61010-1): Radni raspon nadmorske visine (IEC/EN 61010-1)
- Radni raspon nadmorske visine (IEC/EN 60079-11): Radni raspon nadmorske visine (IEC/EN 60079-11)
- Radni raspon nadmorske visine (IEC/EN 60079-7): Radni raspon nadmorske visine (IEC/EN 60079-7)
- Galvanska izolacija ulaza/izlaza IEC/EN 61010-1: Galvanska izolacija ulaza/izlaza IEC/EN 61010-1
- Tip
MINI MCR-EX-SD-16-50-LP-PT
- Vrsta proizvoda
upravljački modul ventila
- Ulazni signal maks. (struja)
50 mA
- Ulazni signal maks. (napon)
30 V
- dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključak
Push-in priključak s oprugom
- Izlazni signal (Napon)
≥ 10.7 V DC (50 mA)
- Izlazni signal (struja)
185 mA
- Ulazni signal (napon)
19.2 V DC ... 30 V DC
- Ulazni signal (struja)
50 mA
- Sadržaj
1 St.
- Širina
6.2 mm
- Visina
109.81 mm
- Dužina
119.2 mm
- Maks. temperatura okoline
49 °C
- Min. temperatura okoline
-40 °C
- Opskrbni napon U(B)
schleifengespeist. keine externe Versorgung notwendig
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.14 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- Dubina
119.2 mm
IP20
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 upravljački modul ventila 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 upravljački modul ventila 1 St.
Opis
Ex i upravljački modul ventila za upravljanje Ex i solenoidnim ventilima u opasnim područjima. Napon otvorenog kruga: 16 V DC, Ograničenje struje: 50 mA, Standardna konfiguracija, Napajanje iz petlje, Razina sigurnosnog integriteta (SIL, IEC 61508): 3, Utični konektor
