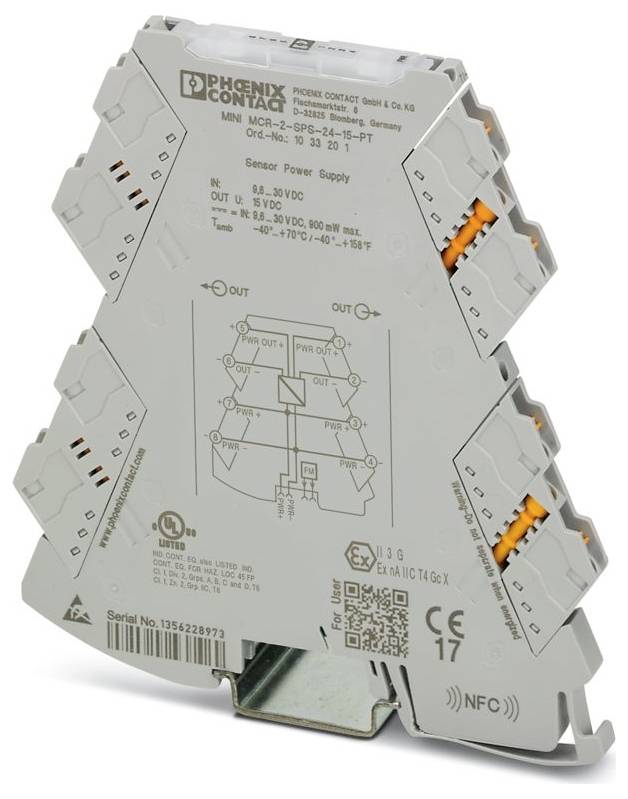

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 izvor konstantnog napona 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
izvor konstantnog napona
Tip
MINI MCR-2-SPS-24-15-PT
dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Priključak
Push-in priključak s oprugom
Izlazni signal (Napon)
15 V
Tehnički list (PDF)
18 kom. - zaliha Njemačka
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: MINI Analog Pro
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm² (s ferulom); 0,14 mm² ... 2,5 mm² (bez ferule)
- Presjek vodiča AWG: 24 ... 12 (fleksibilno)
- Širina: 6,2 mm
- Visina: 109,81 mm
- Dubina: 119,2 mm
- Boja: siva (RAL 7042)
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP20 (nije ocijenjeno od strane UL-a)
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Standardi/Propisi: GB/T 3836.1; GB/T 3836.3
- Napomena: Tijekom procesa interferencije mogu se pojaviti mala odstupanja.
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: UL 508 certifikat; Klasa I, Div. 2, Grupe A, B, C, D T6; Klasa I, Zona 2, Grupa IIC T6
- UL, SAD / Kanada: UL, SAD / Kanada
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R22: HL 1 - HL 2
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R23: HL 1 - HL 2
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R24: HL 1 - HL 2
- Raspon napona napajanja: 9,6 V DC ... 30 V DC (Za premošćivanje napona napajanja može se koristiti DIN-priključak sabirnice (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, broj artikla 2869728); pričvršćuje se na DIN-šinu od 35 mm prema EN 60715)
- CE: CE
- Certifikat: DNV GL TAA000021E Rev. 1
- Napomena za instalaciju: DIN-šinjski konektor sabirnice može se koristiti za premošćivanje napona napajanja; pričvršćuje se na DIN-šin od 35 mm prema EN 60715.
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Interferentno zračenje: Interferentno zračenje
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Otpornost na smetnje EN 61000˗6˗2
- Indikator statusa: Zelena LED (napon napajanja)
- Galvanska izolacija između ulaza i izlaza: da
- Opskrba: Opskrba
- Tipična potrošnja energije:< 38,2 mA (24 V);< 79,8 mA (12 V)
- Struja kratkog spoja:> 35 mA
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Izlazna struja: ≤ 30 mA
- Izolacija: ojačana izolacija
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: B
- Vlažnost: B
- Vibracija: A
- EMC: A
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 300 Vrms
- Ispitni napon: 3 kV AC (50 Hz, 60 s)
- CCC / Kina Ex: CCC / Kina Ex
- Standard GB: Standard GB
- Galvanska izolacija: Galvanska izolacija
- Maksimalni temperaturni koeficijent:< 0,01%/K
- Maksimalna pogreška prijenosa: ≤ 0,4% (od konačne vrijednosti)
- Potrošnja energije:< 900 mW (9,6 V istosmjerne struje)
- Napon napajanja odašiljača: 15 V
- Signal: Napon: Signal: Napon
- Ulazni napon signala: 9,6 V DC ... Napajanje 30 V / DC.
- Ex instalacija (EPL): Gc; Div. 2
- Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1: Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1
- Maksimalni izlazni napon signala: 15 V DC
- Izlazni napon u slučaju prekida žice: 15 V
- Mreškanje:< 20 mVSS (600 Ω)
- Tip
MINI MCR-2-SPS-24-15-PT
- Vrsta proizvoda
izvor konstantnog napona
- dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključak
Push-in priključak s oprugom
- Izlazni signal (Napon)
15 V
- Izlazni signal (struja)
≤ 30 mA
- Ulazni signal (napon)
9.6 V DC ... 30 V DC
- Sadržaj
1 St.
- Širina
6.2 mm
- Visina
109.81 mm
- Dužina
119.2 mm
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Opskrbni napon (num.)
30 V/DC
- Opskrbni napon U(B)
9.6 V DC ... 30 V DC
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.14 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 izvor konstantnog napona 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 izvor konstantnog napona 1 St.
Opis
Izvor konstantnog napona s tehnologijom utičnog spajanja za generiranje visokopreciznog konstantnog napona od 15 V i za napajanje senzora bez vlastitog napajanja. Tehnologija push-in spajanja.
