Name: Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 5 Raster: 3.5 mm 1830443 1 St.
Brand: Phoenix Contact
SKU: 2209458
Availability: InStock

Crni, pravokutni blok konektora s više priključaka. Služi za električno spajanje više vodova.

Tehnički nacrt dijela s dimenzijama u milimetrima. Glavne mjere su 2,15, 3,5, 1,85, 2,54, 3,46 i 1,2, te duljina 'a'.

Tehnički nacrt konektora s dimenzijama: 14,45 mm, 10,06 mm, 6,3 mm i promjenjivom širinom 'a' plus 4,3 mm.

Dijagram prikazuje struju u amperima u odnosu na okolnu temperaturu u stupnjevima Celzijusa. Tri krivulje za različite pozicije: 2, 5, 12.

Dijagram prikazuje struju (A) u odnosu na okolišnu temperaturu (°C) za 2-, 6- i 12-pozicijske položaje. Struja opada porastom temperature.

1/5

Slika slična

Vrsta proizvoda

kućište utičnice za tiskanu pločicu

Konstrukcija

ženski konektor

Broj redova

3.5 mm

Ukupan broj polova

Tehnički list (PDF)

Dostava čet,15.10.

47 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (4,29 € / komad)

4,29 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 5 Raster: 3.5 mm 1830443 1 St.

Content: 1 St.
Broj redova: 1
Ukupan broj polova: 5

Tehnički podaci

Broj priključaka: 5
Nazivni presjek: 1,5 mm²
Dimenzije igle: 1,12 mm
Skupina izolacijskog materijala: IIIa
Nazivni impulsni napon (III / 3): 2,5 kV
Priključni sustav: MINI COMBICON
Zaključavanje: bez
Broj potencijala: 5
Ukupna visina (visina bez zatika): 6,3 mm
Dužina igle: 2 mm
Udaljenost zatika 2,54 mm
Temperatura okoline (montaža): -5 ° C ... 100 °C
Snaga parenja po polu oko: 3 N
Snaga izvlačenja po polu oko: 3 N
Cikli parenja: 25
Frekvencija: 10 - 150 - 10 Hz

Vrsta proizvoda: kućište utičnice za tiskanu pločicu

Konstrukcija: ženski konektor

Broj redova: 1

RM: 3.5 mm

Ukupan broj polova: 5

Širina: 18.3 mm

Nazivna struja: 8 A

Nazivna struja - zaokružena: 8 A

Sadržaj: 1 St.

dim.: (D x Š x V) 14.5 x 18.3 x 8.3 mm

Priključak: otisak

Proizvođač-br. dijela: 1830443

Boja: crna

Izolacijski materijal: LCP

Kontaktni materijal: Cu-legura, pocinčana

Kontaktna površina, strana za tiskanu pločicu: kositar

Kontaktna površina, utična strana: kositar

Nazivni napon: 160 V

Visina: 8.3 mm

Dužina: 14.5 mm

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Tip: IMC 1,5/ 5-G-3,5 P20 THR

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Širina

Ukupan broj polova

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 5 Raster: 3.5 mm 1830443 1 St.

Kataloški br.:2209458

Dostava čet,15.10.

47 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

8 A

18.3 mm

3.5 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

4,29 €^*

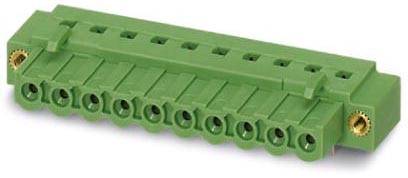

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 10 Raster: 5.08 mm 1943506 50 St.

Kataloški br.:2209543

Dostava pon,26.10.

33 Set(ovi) - zaliha NjemačkaConrad Electronic

16 A

60.92 mm

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

405,00 €^*

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 12 Raster: 5.08 mm 1943412 50 St.

Kataloški br.:2209542

Dostava uto,10.11.

Conrad Electronic

16 A

62.96 mm

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

399,00 €^*

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 12 Raster: 5.08 mm 1943632 50 St.

Kataloški br.:2209544

Dostava uto,10.11.

Conrad Electronic

16 A

62.96 mm

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

399,00 €^*

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 3 Raster: 5.08 mm 1769294 250 St.

Kataloški br.:2209338

Dostava uto,10.11.

Conrad Electronic

12 A

17.24 mm

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

359,00 €^*

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 3 Raster: 7.62 mm 1708941 1 St.

Kataloški br.:2209291

Dostava pon,26.10.

4 kom. - zaliha NjemačkaConrad Electronic

41 A

38.08 mm

7.62 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

6,49 €^*

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 4 Raster: 3.5 mm 1830883 50 St.

Kataloški br.:2209461

Dostava uto,10.11.

Conrad Electronic

8 A

14.8 mm

3.5 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 8 Raster: 5.08 mm 1943373 50 St.

Kataloški br.:2209541

Dostava uto,10.11.

Conrad Electronic

16 A

42.64 mm

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

269,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209458 Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 5 Raster: 3.5 mm 1830443 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2209458 Phoenix Contact kućište utičnice za tiskanu pločicu Ukupan broj polova 5 Raster: 3.5 mm 1830443 1 St.

Opis

Dizajniran za integraciju u SMT proces lemljenja. Obrnuto osnovno kućište s kontaktnim utičnicama za izlaze sigurnih prstiju ili priključke ploče na ploču.

Ovaj tekst je strojno preveden.

Opis

Dizajniran za integraciju u SMT proces lemljenja. Obrnuto osnovno kućište s kontaktnim utičnicama za izlaze sigurnih prstiju ili priključke ploče na ploču.

Ovaj tekst je strojno preveden.
