Name: Phoenix Contact IL EC BK-PAC 2702507 spojnica sabirnice 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

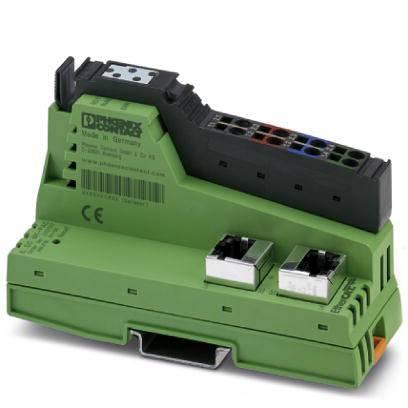

Zelena elektronička naprava s priključcima i crnim gornjim dijelom, pogodna za upotrebu u elektroormarski instalacijama.

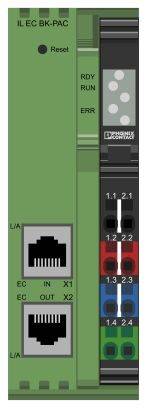

Zeleni elektronički modul s dva Ethernet priključka na dnu. Gore se nalaze LED indikatori statusa za 'RDY', 'RUN' i 'ERR'.

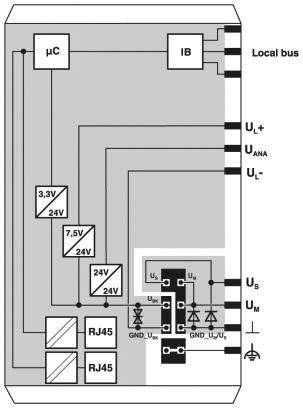

Električna shema elektroničkog modula s mikrokontrolerom, nekoliko RJ45 priključaka i napajanjem od 24V, prikazuje međusobne povezanosti i sabirničku liniju.

Tehnički nacrt uređaja s dimenzijama: visina 119,4, širina 40 i dubina 71,5. Prednji i bočni pogled uređaja.

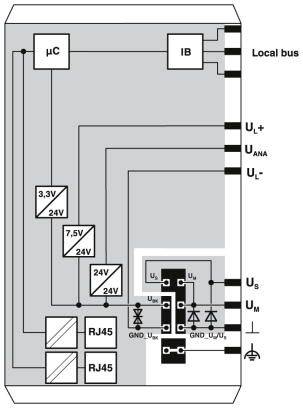

Električka shema elektroničkog modula s različitim priključcima, uključujući RJ45 utičnice, mikrokontrolor ('µC') i sabirnicu za povezivanje.

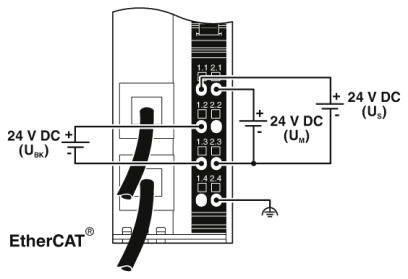

Shema prikazuje električne priključke za 24 V DC na uređaju s EtherCAT sučeljem. Povezivanja su jasno označena kao U_BK, U_M i U_S.

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (299,00 € / komad)

299,00 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Boja: zelena
Neto težina: 169 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Brzina prijenosa: 100 Mbit / s (puni dupleks)
Potrošnja energije: obično 1,7 W (ukupno uređaja)

Vrsta proizvoda: spojnica sabirnice

Tip: IL EC BK-PAC

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Radni napon: 24 V/DC

Visina: 119.4 mm

Dužina: 71.5 mm

Širina: 40 mm

: IP20

dim.: (D x Š x V) 71.5 x 40 x 119.4 mm

Priključak: RJ45, autonegotiation

Maks. potrošnja struje: 70.6 mA

Proizvođač-br. dijela: 2702507

Montaža: Montažna šina

Maks. temperatura okoline: +55 °C

Min. temperatura okoline: -25 °C

Logički napon U(L): 24 V/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Proizvođač-br. dijela

Radni napon

Vrsta proizvoda

Phoenix Contact AXC F IL ADAPT 1020304 PLC modul za proširenje 24 V/DC

Kataloški br.:2208975

Dostava uto,17.11.

Conrad Electronic

1020304

24 V/DC

PLC modul za proširenje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC modul za proširenje 24 V/DC

Kataloški br.:2209737

Dostava uto,17.11.

Conrad Electronic

2403115

24 V/DC

PLC modul za proširenje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

335,00 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 decentralizirani I/O uređaj

Kataloški br.:2209865

Dostava sri,27.01.2027.

Conrad Electronic

2702660

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 decentralizirani I/O uređaj

Kataloški br.:2209863

Dostava sri,10.03.2027.

Conrad Electronic

2702658

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 decentralizirani I/O uređaj 24 V/DC

Kataloški br.:2209864

Dostava sri,10.03.2027.

Conrad Electronic

2702659

24 V/DC

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC

Kataloški br.:2209838

Dostava uto,17.11.

Conrad Electronic

2702463

24 V/DC

spojnica sabirnice

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

505,00 €^*

Phoenix Contact AXL F BK PN TPS 2403869 spojnica sabirnice 24 V/DC

Kataloški br.:2209746

Dostava uto,17.11.

Conrad Electronic

2403869

24 V/DC

spojnica sabirnice

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Kataloški br.:2209792

Dostava čet,08.04.2027.

Conrad Electronic

2701226

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

339,00 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Kataloški br.:2208989

Dostava uto,17.11.

Conrad Electronic

1027904

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Kataloški br.:2208901

Dostava uto,17.11.

Conrad Electronic

1004925

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

299,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209851 Phoenix Contact IL EC BK-PAC 2702507 spojnica sabirnice 24 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2209851 Phoenix Contact IL EC BK-PAC 2702507 spojnica sabirnice 24 V/DC

Opis

2 RJ45 veze. Automatsko adresiranje. Mapiranje stanice kao modularnog EtherCAT® uređaja pomoću profila modularnog uređaja (MDP). Aciklička komunikacija podataka (protokoli poštanskih sandučića). Podrška SafetyBridge V3. Moguće je ažuriranje upravljačkog softvera.

Ovaj tekst je strojno preveden.
